Kabelklemme DeLOCK 66442

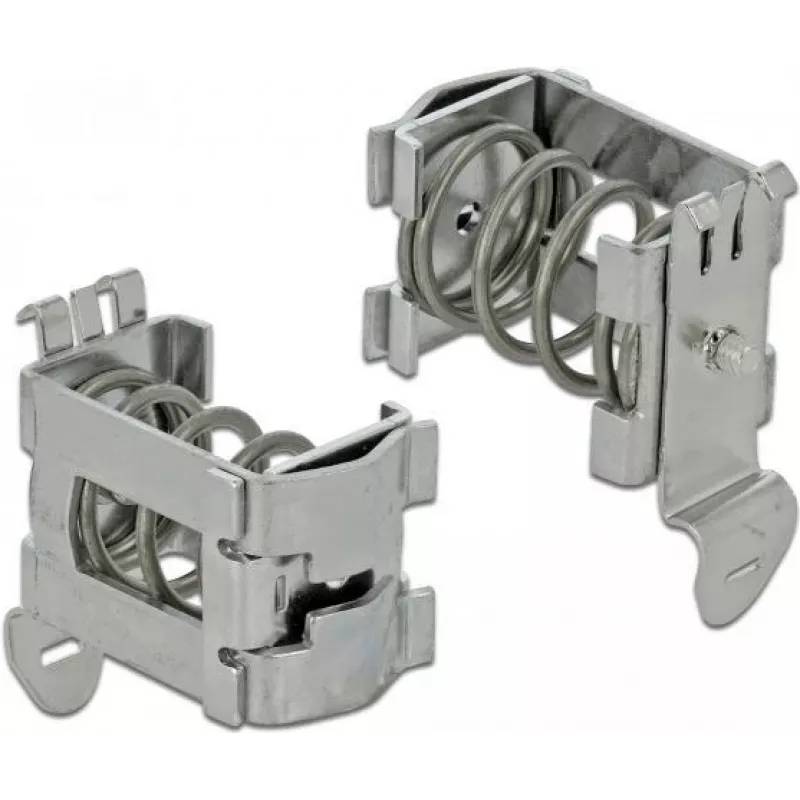

Die DeLOCK 66442 Kabelklemme ist eine Metallschirmklemme, die zur Befestigung von Kabeln mit Durchmessern von 10–20 mm an einer 35-mm-DIN-Schiene dient. Sie fungiert auch als EMV-Schirm und ermöglicht die Ableitung unerwünschter elektrischer oder elektromagnetischer Störungen auf die DIN-Schiene. Die Klemme misst etwa 26 mm in der Breite, 40 mm in der Tiefe und 24 mm in der Höhe und besteht aus langlebigem Metall für eine lange Nutzungsdauer.

Vorteile

Die Metallkonstruktion bietet mechanische Festigkeit und zuverlässige Fixierung von Kabeln. Das Design der Klemme ermöglicht sowohl die mechanische Befestigung als auch die elektromagnetische Abschirmung bei Anschluss an die DIN-Schiene. Kompakte Abmessungen machen sie geeignet für platzsparende Verteilerschränke oder Schaltschränke.

Geeignet für

• Befestigung von runden Kabeln mit einem Durchmesser von 10–20 mm
• Montage von Kabelführungen auf einer 35-mm-DIN-Schiene
• Bereitstellung einer EMV-Abschirmung für Kabel in Schalt- und Steuerschränken

Technische Daten

• Marke: DELOCK
• Modell/MPN: 66442
• EAN: 4043619664429
• Material: Metall
• Kabeldurchmesserbereich: 10–20 mm
• DIN-Schienen-Kompatibilität: 35 mm
• Abmessungen (B×T×H): ca. 26 × 40 × 24 mm

Verwendung

Um ein Kabel zu befestigen, drücken Sie die Feder der Klemme mit einem geeigneten Werkzeug wie einem Schraubendreher nach unten, führen Sie das Kabel in die Klemme ein und lassen Sie die Feder los, damit sie das Kabel sicher hält. Um das Kabel zu lösen, drücken Sie die Feder nach unten und ziehen Sie das Kabel heraus. Die Klemme kann auch durch Verschrauben an der DIN-Schiene befestigt werden; hierfür wird ein Inbusschlüssel der Größe HX3 benötigt.

Empfehlungen

Stellen Sie sicher, dass die Klemme festen Kontakt mit der DIN-Schiene hat, um eine effektive EMV-Abschirmung zu gewährleisten. Überprüfen Sie vor der Installation, ob der Kabeldurchmesser im Bereich von 10–20 mm liegt, und vermeiden Sie übermäßiges Anziehen bei der Schraubbefestigung, um eine Verformung der Klemme zu verhindern.
