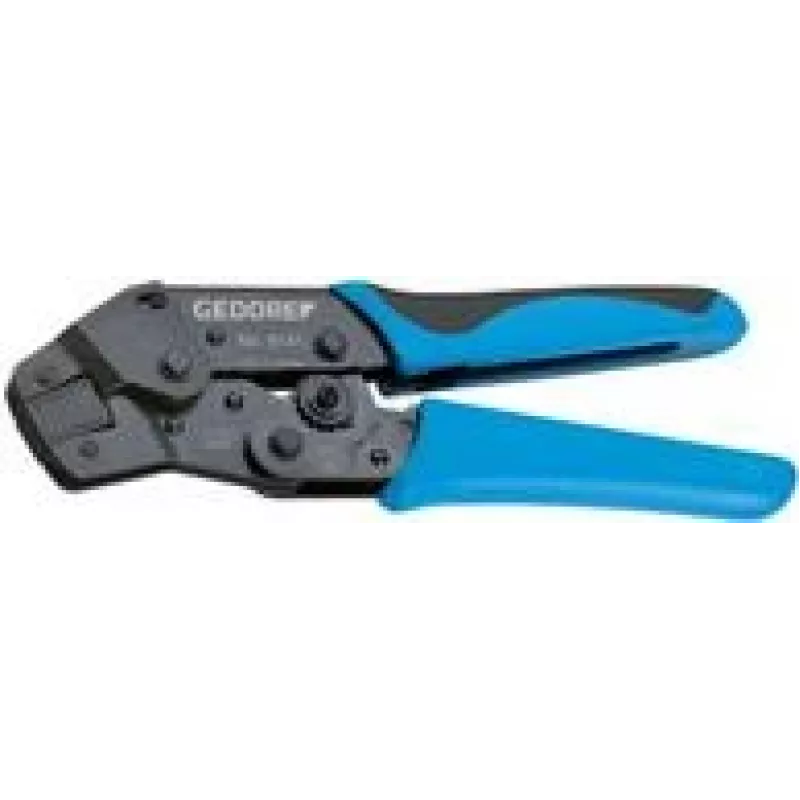

Kabelcrimpzange Gedore 1830759 Tiefe 105 mm Höhe 30 mm Gewicht 423 g

Die Gedore 1830759 Kabelcrimpzange ist ein flexibles, leichtes Werkzeug, das für das präzise Crimpen von Kabelverbindern entwickelt wurde. Mit einer Tiefe von 105 mm, einer Höhe von 30 mm und einem Gewicht von 423 g unterstützt sie sowohl Rechts- als auch Linkshänder und eignet sich für die Verarbeitung von isolierten und nicht isolierten Anschlüssen innerhalb ihres selbstjustierenden Bereichs.

Vorteile

Die Zwangssperre sorgt dafür, dass der Crimpvorgang zuverlässig abgeschlossen wird, während der Entriegelungsmechanismus das Entfernen falsch gecrimpter Verbinder und das Beheben von Blockaden ermöglicht. Eine präzise Exzentereinstellung gewährleistet eine gleichbleibende Crimpqualität und ermöglicht eine Kalibrierung. Das Werkzeug ist über einen weiten Leiterquerschnittsbereich von 0,5 bis 6 mm² (AWG 22–AWG 10) selbstjustierend und vereint einfache Handhabung mit gleichbleibenden Ergebnissen.

Geeignet für

Wichtige Spezifikationen

Anwendung

Führen Sie den abisolierten Leiter in den passenden Verbinder ein, positionieren Sie den Verbinder im Crimpbacken und drücken Sie die Griffe zusammen, bis die Zwangssperre den Crimpvorgang abschließt. Falls ein Verbinder falsch gecrimpt wurde oder das Werkzeug blockiert ist, verwenden Sie den Entriegelungsmechanismus, um die Backen zu öffnen und den Verbinder zu entfernen. Nutzen Sie die präzise Exzentereinstellung, um die Crimphöhe fein einzustellen und gleichbleibende Ergebnisse zu erzielen; beachten Sie die Empfehlungen des Anschlussherstellers für die Crimpmaße.

Empfehlungen

Verwenden Sie die Gedore 1830759 mit Kabeln innerhalb des angegebenen Bereichs (0,5–6 mm²). Überprüfen Sie Anschlüsse und Leiter vor dem Crimpen und verifizieren Sie die Crimpverbindungen durch einen Auszugstest oder gemäß den geltenden Normen. Überprüfen Sie regelmäßig die Exzentereinstellung und kalibrieren Sie sie bei Bedarf neu, um eine dauerhafte Crimpqualität sicherzustellen.
