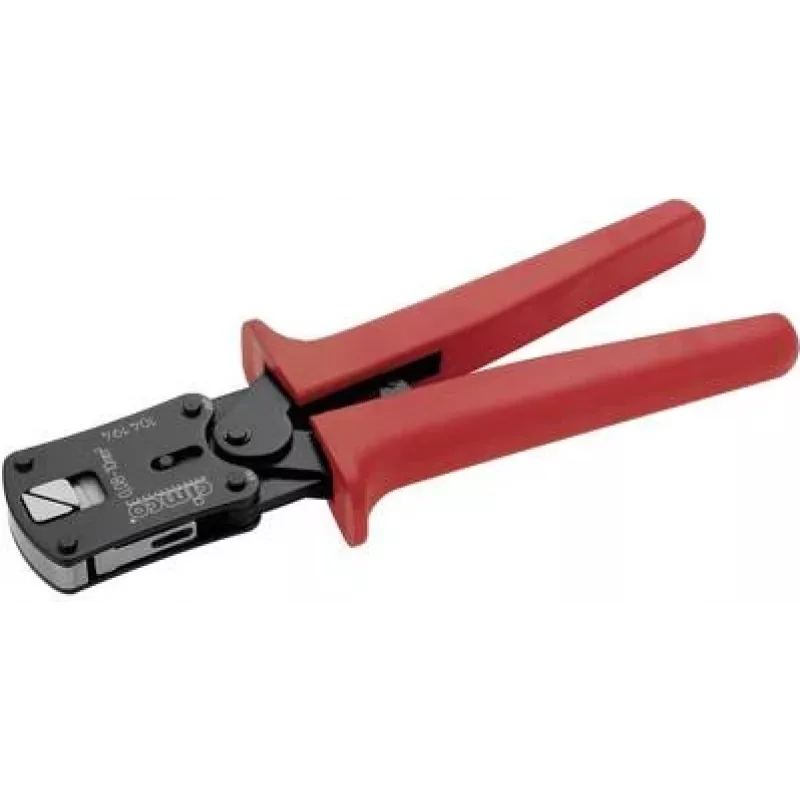

Kabelcrimpzange Cimco 104194 Schwarz Rot

Die Cimco 104194 Kabelcrimpzange ist ein Handwerkzeug, das für präzises Crimpen von Kabelschuhen, isolierten und nicht isolierten Anschlüssen und ähnlichen elektrischen Verbindern entwickelt wurde. Mit einem ergonomischen Griffprofil und einem robusten Scharniermechanismus liefert sie kontrollierte Kompression für gleichbleibende Crimpqualität. Die schwarze und rote Oberfläche des Werkzeugs bietet klaren visuellen Kontrast für die Griffausrichtung und ein professionelles Erscheinungsbild, das für Werkstatt- und Außeneinsatz geeignet ist.

Vorteile

Die ergonomischen Griffe reduzieren die Ermüdung der Hände bei wiederholten Arbeitsgängen und helfen, die richtige Handposition für zuverlässige Crimps beizubehalten. Gehärtete Backen und ein stabiles Gelenk sorgen für Langlebigkeit und stabile Crimpkraft im Laufe der Zeit. Die kompakte Länge des Werkzeugs ermöglicht den Zugang in beengten Räumen und bietet dennoch ausreichend Hebelwirkung für sichere Verbindungen. Das einfache mechanische Design benötigt keine Stromquelle und erfordert nur minimale Wartung.

Geeignet für

• Crimpen isolierter und nicht isolierter Anschlüsse an mehradrigen und einadrigen Kabeln
• Montage und Reparatur von elektrischen Verkabelungen in Geräten, Fahrzeugen und Maschinen
• DIY-Elektroprojekte und professionelle Elektroinstallationen
• Niederspannungs-Schalttafeln und Signalverkabelung

Wichtige Spezifikationen

• Werkzeugtyp: manuelle Kabelcrimpzange für Anschlüsse und Kabelschuhe
• Griffdesign: ergonomisch, isolierter Griff in Schwarz und Rot für verbesserte Handhabung
• Backenmaterial: gehärteter Stahl für Verschleißfestigkeit und gleichmäßige Kompression
• Betrieb: Ratschen- oder mechanische Feststellmechanik für wiederholbare Crimpkraft
• Anwendungsbereich: geeignet für eine Reihe von Leiterquerschnitten und Anschlussgrößen, die in der Elektroverkabelung verwendet werden
• Konstruktion: robustes Scharnier und Rahmen für lange Lebensdauer

Anwendung

Wählen Sie den passenden Anschluss für die Leitergröße, isolieren Sie das Kabel auf die erforderliche Länge ab und führen Sie den Leiter vollständig in die Anschlusshülse ein. Positionieren Sie den Anschluss gemäß den Herstellerangaben in den Crimpbacken, sodass die Hülse gleichmäßig zwischen den Crimpeinsätzen sitzt. Drücken Sie die Griffe gleichmäßig zusammen, bis der Crimpvorgang abgeschlossen ist und das Werkzeug (bei Ratschenfunktion) auslöst. Überprüfen Sie die Crimpung visuell und führen Sie bei Bedarf eine leichte Zugprobe durch, um eine sichere mechanische und elektrische Verbindung zu bestätigen.

Empfehlungen

Verwenden Sie für zuverlässige Ergebnisse Anschlüsse, die dem Leiterquerschnitt entsprechen, und vermeiden Sie übermäßiges Abisolieren. Halten Sie die Crimpbacken sauber und frei von Schmutz; gelegentliches leichtes Schmieren des Gelenks erhält den reibungslosen Lauf. Bewahren Sie das Werkzeug an einem trockenen Ort auf, um Korrosion zu vermeiden, und überprüfen Sie die Backen regelmäßig auf Verschleiß. Ersetzen Sie das Werkzeug, wenn die Backen verformt sind oder keine gleichmäßigen Crimps mehr bilden.
