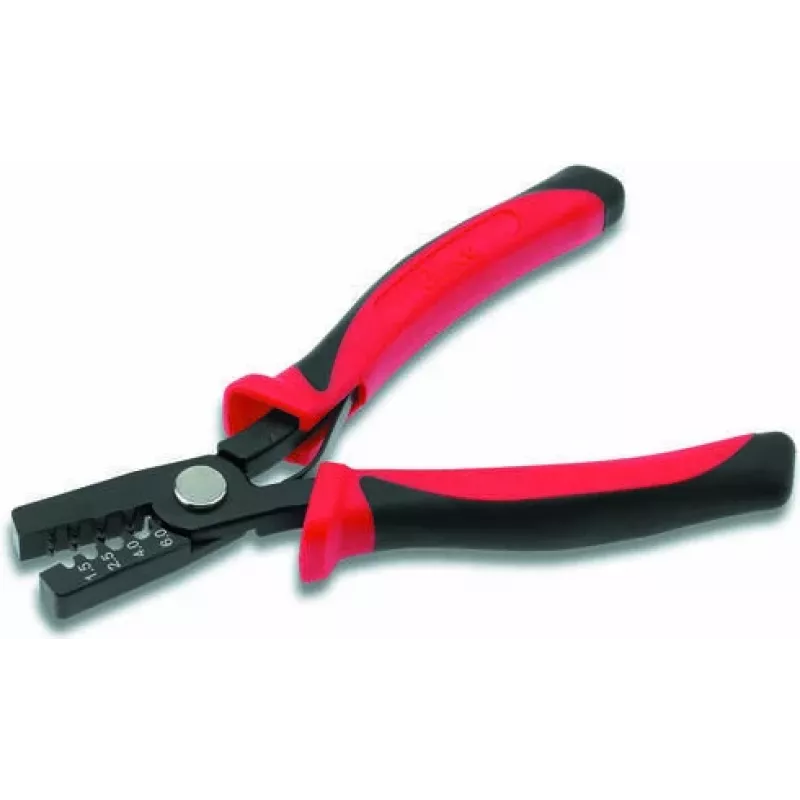

Kabel-Crimpzange Cimco 10 1907 Schwarz Rot

Die Cimco 10 1907 Hand-Crimpzange ist zum Crimpen von isolierten, unisolierten und Zwillings-Aderendhülsen mit einer Kerbcrimpung ausgelegt. Das Werkzeug verfügt über austauschbare Crimpprofileinsätze, die durch einen Rasthalter im Werkzeugkörper fixiert werden und einen Profilwechsel in Sekunden ohne zusätzliches Werkzeug ermöglichen. Zwei Ersatzprofile werden in integrierten Magazinfächern aufbewahrt. Der Korpus besteht aus speziell vergütetem, gehärtetem Stahlblech mit einem Hebelübersetzungsmechanismus zur Reduzierung der Handkraft. Ein einstellbarer Ratschenmechanismus mit automatischer Auslösung sorgt für konstanten, normgerechten Crimpdruck. Die Zange ist mit ergonomischen Zweikomponenten-Griffhülsen ausgestattet und wird komplett mit gehärteten Präzisions-Crimpprofileinsätzen geliefert. Das Gesamtgewicht mit drei Einsätzen beträgt ca. 690 g und die Gesamtlänge 150 mm.

Vorteile

Austauschbare Crimpprofile für schnellen Wechsel ohne Werkzeug, unverlierbare Ersatzprofile im Werkzeug aufbewahrt, robuster gehärteter Stahlkorpus für Langlebigkeit, Hebelübersetzung zur Verringerung der erforderlichen Handkraft, eine einstellbare Ratsche mit automatischer Auslösung für wiederholbare Crimpqualität und ergonomische Zweikomponenten-Griffe für verbesserten Halt.

Geeignet für

• Crimpen von isolierten Aderendhülsen
• Crimpen von unisolierten Aderendhülsen
• Crimpen von Zwillings-Aderendhülsen (Doppelhülsen)
• Schaltschrankmontage und Anschlussklemmen

Technische Daten

• Crimpart: Kerbcrimpung
• Austauschbare gehärtete Präzisions-Crimpprofileinsätze (drei enthalten)
• Material: speziell vergüteter, gehärteter Stahlblechkorpus
• Länge: 150 mm
• Gewicht (mit drei Einsätzen): ca. 690 g
• Griff: ergonomische Zweikomponenten-Hülsen
• Einstellbarer Ratschenmechanismus mit automatischer Auslösung für kontrollierten Crimpdruck

Anwendung

Wählen Sie den passenden Crimpprofileinsatz für die Hülsengröße und sichern Sie ihn im Rasthalter. Führen Sie den abisolierten Leiter in die entsprechende Hülse ein, positionieren Sie die Hülse im Crimpprofil und drücken Sie die Griffe zusammen, bis die Ratsche vollendet und auslöst. Für eine andere Hülsengröße wechseln Sie den Profileinsatz, indem Sie den Riegel lösen und den Einsatz austauschen; Ersatzeinsätze können aus den integrierten Magazinfächern entnommen werden.

Empfehlungen

Verwenden Sie das Werkzeug nur mit kompatiblen isolierten, unisolierten oder Zwillingshülsen der richtigen Größe. Passen Sie bei Bedarf die Ratscheneinstellung an Leiter- und Hülsenspezifikationen an. Lagern Sie die Zange trocken und sauber und überprüfen Sie die Einsätze regelmäßig auf Verschleiß, um eine zuverlässige Crimpqualität zu erhalten.
