Kabeladapter DELOCK 67191 — USB-Header 19-polig auf 20-polige Klemmleiste, schwarz/grün

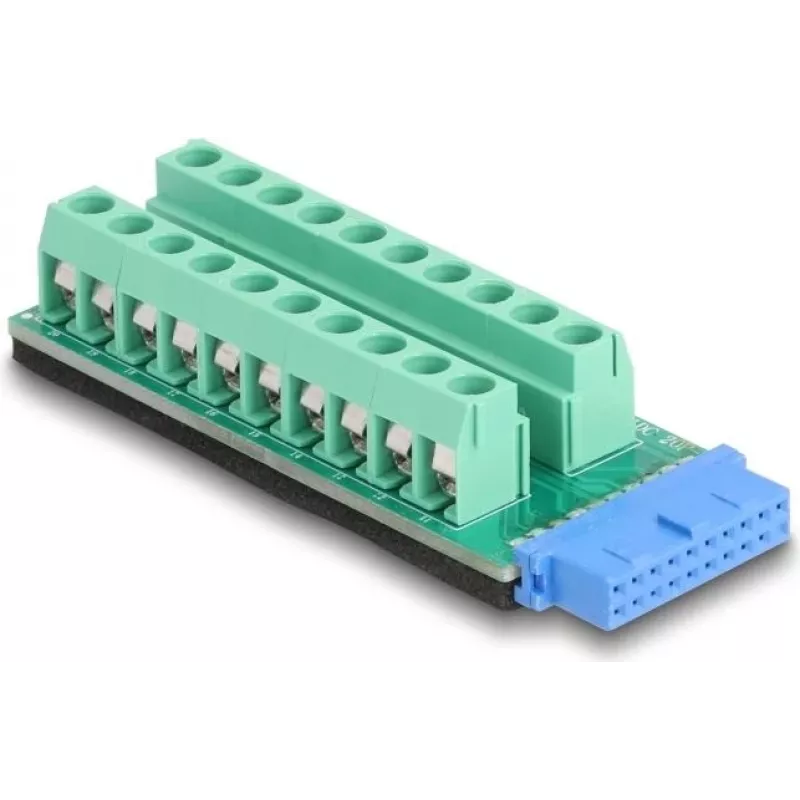

DELOCK 67191 ist ein kompakter Kabeladapter, der einen 19-poligen USB-Header in eine 20-polige Schraubklemmleiste umwandelt. Dieser für Desktop- und Embedded-Systeme entwickelte Adapter ermöglicht den Anschluss von Einzellitzen oder temporären Testleitungen an einen Motherboard- oder Controller-USB-Header. Das Gerät wird in einem schwarzen Gehäuse mit grüner Klemmleiste geliefert und ist für Anwendungen vorgesehen, bei denen eine Umwandlung zwischen Header-Formaten oder eine einfache, lösbare Drahtverbindung erforderlich ist.

Vorteile

Der Adapter ermöglicht eine einfache mechanische Umwandlung von einem 19-poligen USB-Header auf eine 20-polige klemmleistenartige Schnittstelle, ohne das Signalrouting zu verändern. Die Schraubklemmkonstruktion erlaubt eine sichere Klemmung einzelner Drähte für Test- oder Industrieanwendungen. Das kompakte Format minimiert den Platzbedarf innerhalb von Gehäusen oder Testaufbauten, und der stabile Steckverbinder gewährleistet einen sicheren elektrischen Kontakt bei temporären Installationen.

Geeignet für

• Anschließen von Einzellitzen an einen 19-poligen USB-Header für Tests und Diagnose
• Temporäre Verbindungen in Entwicklungs- und Prototyping-Umgebungen
• Embedded-Systeme, bei denen eine Klemmleisten-Schnittstelle erforderlich ist
• Industrielle Schalttafeln und Geräte, die lösbare Drahtanschlüsse benötigen

Technische Daten

• Eingangsschnittstelle: 19-poliger USB-Header (Buchse)
• Ausgangsschnittstelle: 20-polige gerade Schraubklemmleiste
• Montageart: Inline-Kabel-/Adapterverbindung für Header
• Drahtanschluss: Schraubklemmen für blanke Leiter
• Farbe: Schwarzes Gehäuse mit grüner Klemmleiste
• Stückzahl: Einzeladapter

Verwendung

Richten Sie den 19-poligen Buchsenstecker des Adapters auf den entsprechenden 19-poligen USB-Header auf dem Motherboard oder Controller aus und drücken Sie ihn vorsichtig bis zum Einrasten. Entfernen Sie eine angemessene Länge der Isolierung von jedem Draht und führen Sie den blanken Leiter in die passende Klemmöffnung der 20-poligen Leiste ein. Ziehen Sie die Schraubklemmen fest, um die Drähte zu sichern; achten Sie auf festen, aber nicht übermäßigen Anzug, um eine Beschädigung der Leiter zu vermeiden. Überprüfen Sie die Pinbelegung und Signalzuweisungen, bevor Sie das System mit Strom versorgen, um Fehlanschlüsse zu verhindern.

Empfehlungen

Verwenden Sie den Adapter für kurzfristige Testverbindungen und Prototyping; für dauerhafte Installationen sollten entsprechend ausgelegte Klemmleisten oder geschirmte Verkabelung gemäß den Systemanforderungen verwendet werden. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit Motherboard-Headern und vermeiden Sie es, stromführende Leiter über Klemmen zu führen, die nicht für den erwarteten Strom ausgelegt sind.
