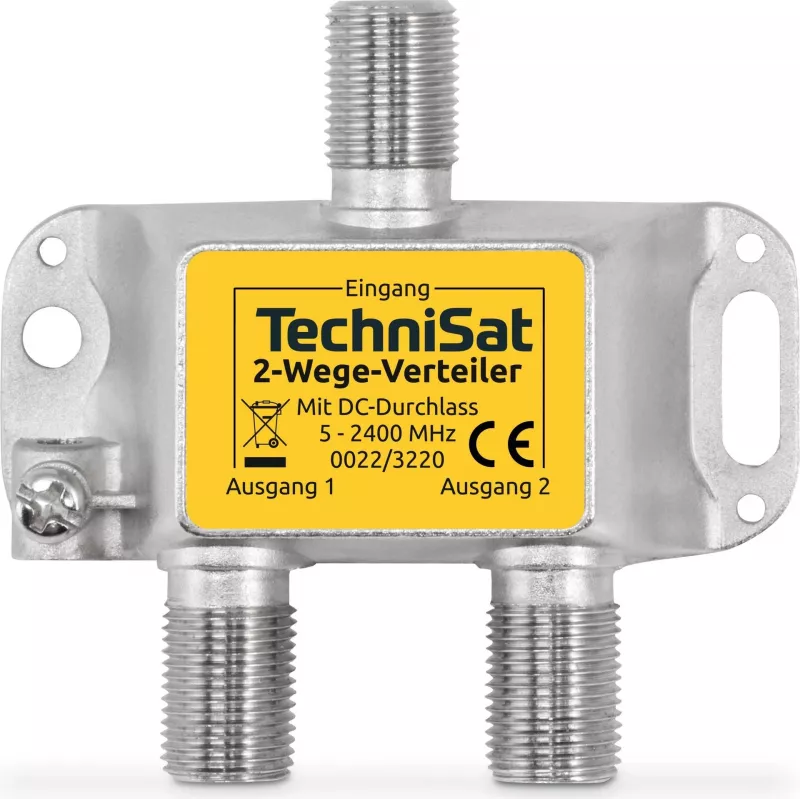

Kabel-Splitter TechniSat 0022/3220

Der TechniSat 0022/3220 Kabel-Splitter/Kombinierer ist ein kompaktes Gerät zur Verteilung von Kabel-TV- und HF-Signalen mit minimaler Beeinträchtigung. Er unterstützt einen breiten Frequenzbereich von 5 bis 2400 MHz und entspricht der standardmäßigen Impedanz von 75 Ω, die in den meisten häuslichen und professionellen Koaxialinstallationen verwendet wird. Das kleine silberne Gehäuse und das leichte Design machen ihn geeignet für beengte Platzverhältnisse und eine einfache Integration in bestehende Antennen- oder Kabelnetzwerke.

Vorteile

Das Gerät bietet eine stabile Signalverarbeitung über ein breites Frequenzband und ermöglicht die Durchleitung von TV- und satellitenkompatiblen Signalen ohne nennenswerte Dämpfung. Die Kompatibilität mit 75 Ω Impedanz reduziert Anpassungsverluste in Standard-Koaxsystemen. Die kompakten Abmessungen (55 mm x 54 mm x 17 mm) und das geringe Gewicht erleichtern die diskrete Montage und verringern die Belastung von Verkabelung und Steckverbindern. Das Metallgehäuse bietet mechanischen Schutz und trägt zur grundlegenden Abschirmung gegen externe Störungen bei.

Geeignet für

• Aufteilung einer einzelnen Koax-Zuleitung auf zwei Geräte wie Fernseher, Set-Top-Boxen oder Modems
• Zusammenführung von zwei HF-Signalquellen, wenn ein passiver Kombinierer benötigt wird
• Einsatz in Heimkinoanlagen, kleinen gewerblichen Installationen und Antennenverteilpunkten
• Situationen, die einen kompakten Splitter für begrenzten Platz hinter Schränken oder in Geräte-Racks erfordern

Technische Daten

• Impedanz: 75 Ω
• Frequenzbereich: 5–2400 MHz
• Abmessungen: 55 mm × 54 mm × 17 mm
• Gewicht: 0,041 kg
• Farbe: Silber
• Passives Splitter-/Kombinierer-Design

Anwendung

Schließen Sie das ankommende Koaxialkabel an den Eingangsport an und befestigen Sie die abgehenden Kabel an den Ausgangsports. Stellen Sie sicher, dass alle Steckverbinder fest angezogen sind, um Signalverluste zu vermeiden. Das Gerät ist passiv und benötigt keine Stromversorgung. Zum Kombinieren von Signalen verbinden Sie jede Quelle mit den entsprechenden Ports und überwachen die Signalqualität, um akzeptable Pegel zu bestätigen. Platzieren Sie den Splitter an einem trockenen, belüfteten Ort und vermeiden Sie scharfes Biegen von Koaxialkabeln am Steckverbinder, um die Signalintegrität zu erhalten.

Empfehlungen

Für beste Ergebnisse verwenden Sie hochwertige Koaxialkabel und Steckverbinder mit passender 75-Ω-Impedanz. Wenn die Aufteilung der Signale auf mehrere Endpunkte den Signalpegel erheblich verringert, sollten Sie einen Inline-Verstärker oder einen aktiven Verteilverstärker hinzufügen. Vermeiden Sie die Nutzung im Freien, es sei denn, der Splitter ist in einem wetterfesten Gehäuse untergebracht.
