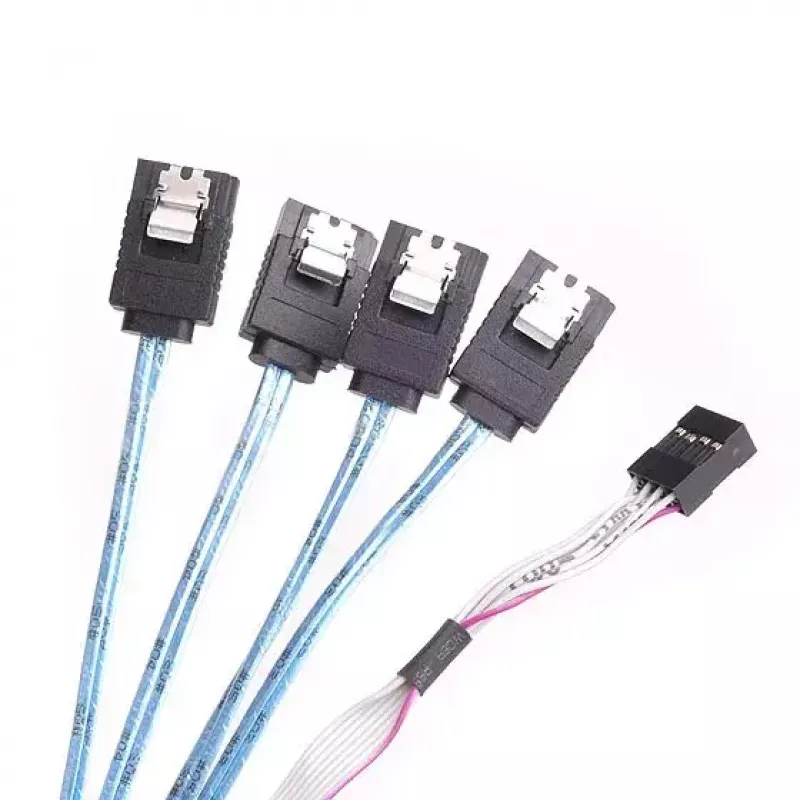

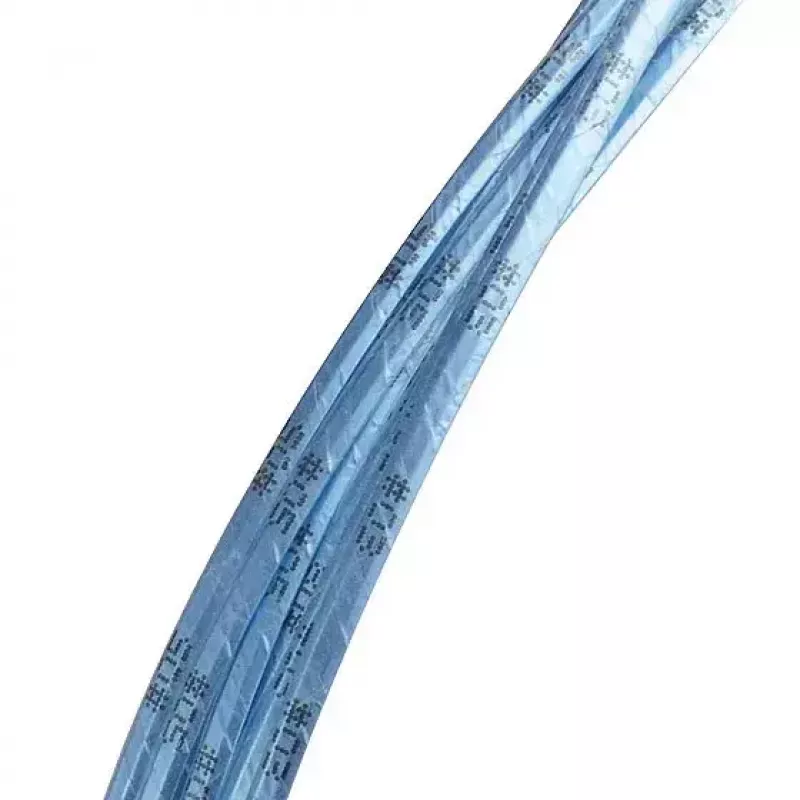

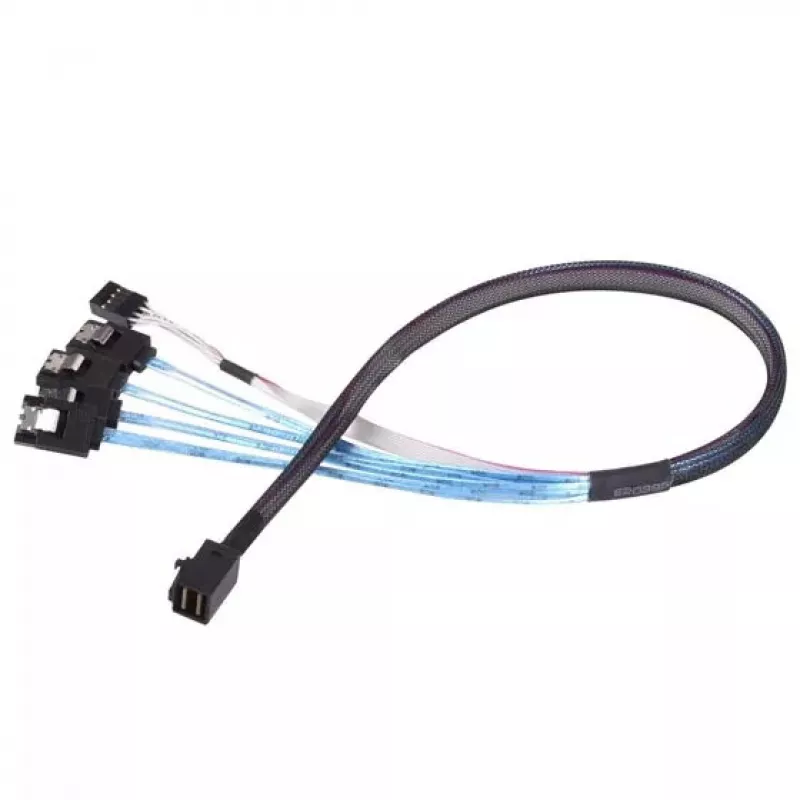

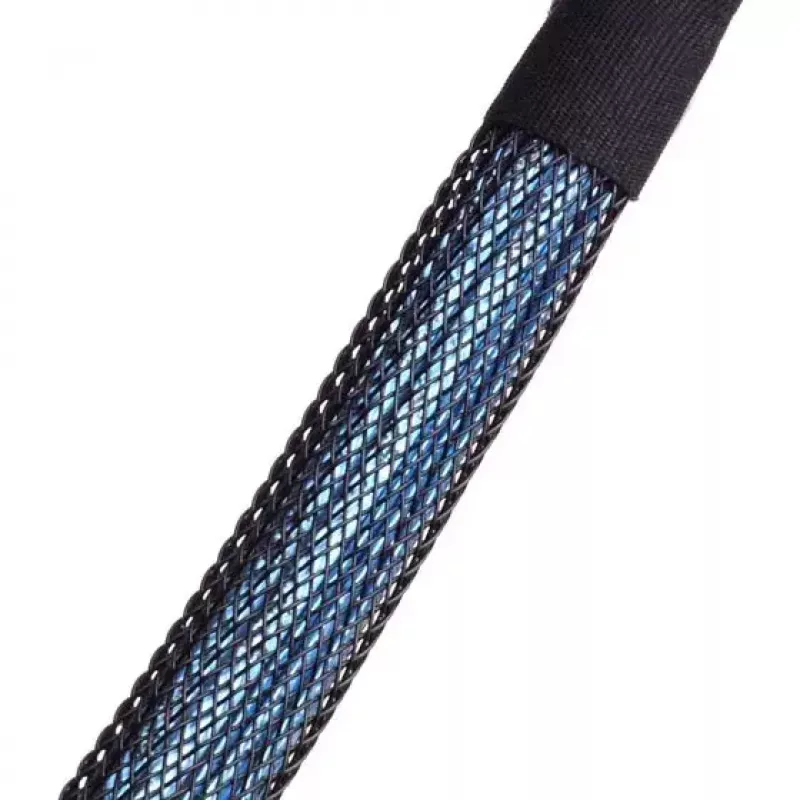

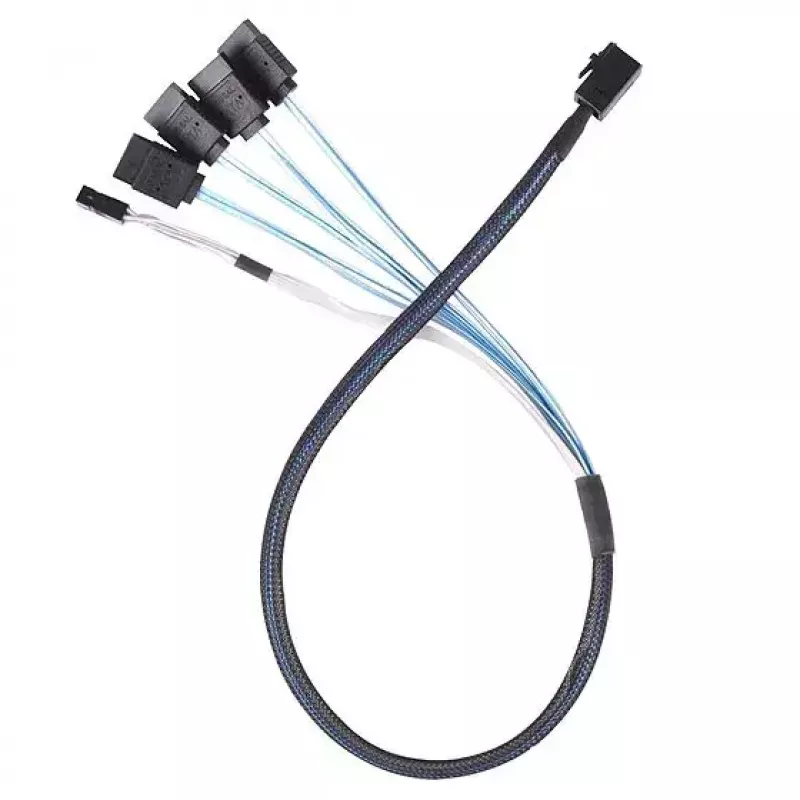

Kabel Silverstone CPS05 0,5 m Mini-SAS SFF-8643 auf SATA 7-Pin

Das Silverstone CPS05 0,5 m Mini-SAS SFF-8643 auf SATA 7-Pin Kabel bietet eine kompakte interne Verbindungslösung, um einen Mini-SAS-Host oder -Controller mit bis zu vier SATA-Laufwerken zu verbinden. Mit einem 36-poligen SFF-8643-Stecker an einem Ende und vier SATA-7-Pin-Steckern am anderen Ende unterstützt dieses 0,5 Meter lange Kabel direkte Datenpfade zwischen SAS/SATA-Controllern und Standard-SATA-Speichergeräten in beengten PC-Gehäusen.

Vorteile

Dieses Kabel kombiniert eine kurze, platzsparende Länge mit einem Vier-Port-SATA-Breakout und reduziert so den Kabelsalat in Small-Form-Factor-Builds und Rackmount-Servern. Das SFF-8643-auf-SATA-7-Pin-Design liefert zuverlässige Signalintegrität für Speichertransfers und vereinfacht die interne Verkabelung, wenn mehrere SATA-Laufwerke an einen einzelnen Mini-SAS-Port angeschlossen werden. Erhältlich in den Farben Schwarz, Blau und Weiß, passt es sich verschiedenen Gehäuseinnenräumen an.

Geeignet für

• Anschluss eines Mini-SAS-Controllers an mehrere interne SATA-Laufwerke
• Small-Form-Factor-Desktop-PCs und kompakte Servergehäuse
• RAID-Controller- oder HBA-Breakout zu SATA-Laufwerksschächten
• Aufrüstung oder Neuorganisation interner Laufwerksverbindungen bei begrenztem Platz

Wichtige Spezifikationen

• Kabellänge: 0,5 m

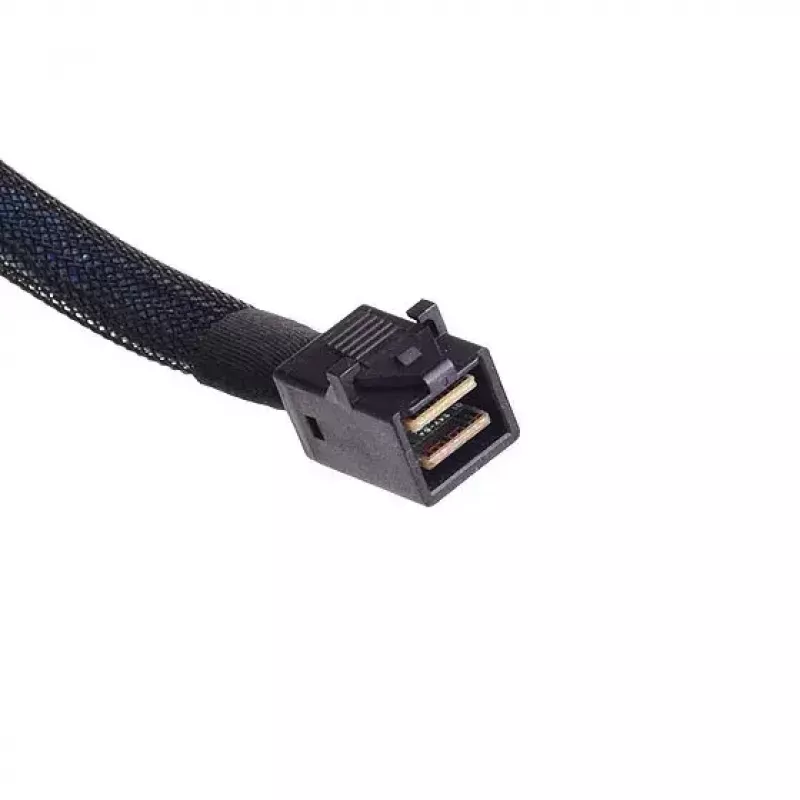

• Anschluss 1: Mini-SAS SFF-8643, 36-polig

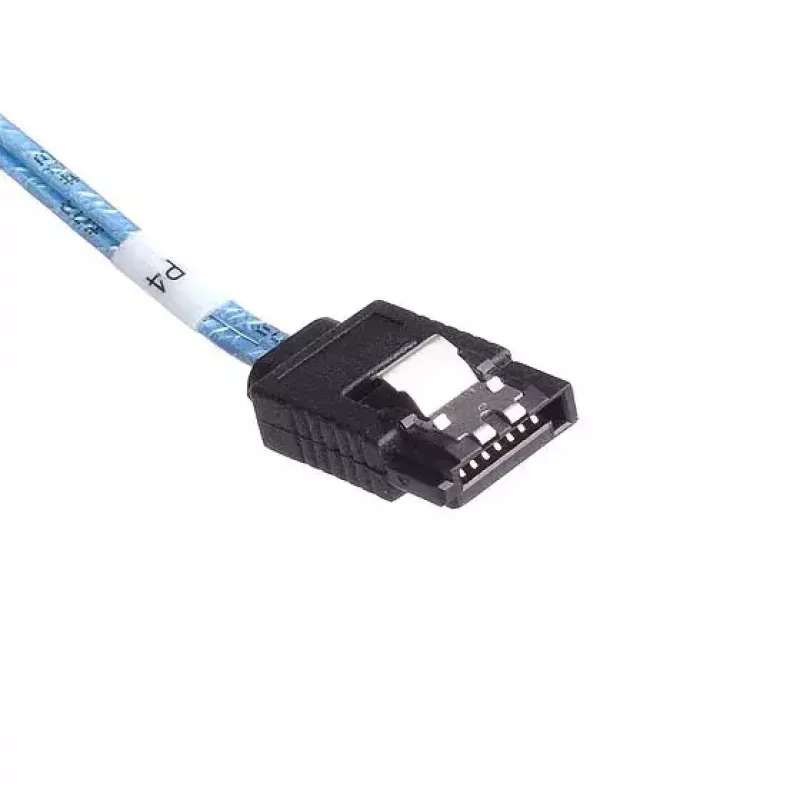

• Anschluss 2: SATA 7-Pin × 4 (Breakout)
• Farben: Schwarz, Blau, Weiß

Verwendung

Schalten Sie das System aus und trennen Sie es vom Stromnetz, bevor Sie das Kabel installieren. Stecken Sie den SFF-8643-Stecker in den Mini-SAS-Port des Controllers oder HBAs und achten Sie auf die richtige Ausrichtung und einen festen Sitz. Verlegen Sie das Kabel vorsichtig, um scharfe Biegungen zu vermeiden, und verbinden Sie dann jeden SATA-7-Pin-Stecker mit dem entsprechenden SATA-Laufwerksanschluss. Überprüfen Sie die Verbindungen erneut, stellen Sie die Stromversorgung wieder her und vergewissern Sie sich, dass die Laufwerke vom BIOS oder Betriebssystem erkannt werden.

Empfehlungen

Verwenden Sie die 0,5-m-Länge in engen Gehäusen oder bei nah montierten Laufwerkskäfigen, um die Signalqualität zu erhalten; vermeiden Sie übermäßiges Verdrehen oder Biegen in der Nähe der Stecker. Stellen Sie bei Systemen mit aktiver Laufwerkskühlung sicher, dass die Kabelführung den Luftstrom nicht behindert. Überprüfen Sie vor der Installation die Kompatibilität des Controllers mit SFF-8643-auf-SATA-Breakout-Kabeln.
