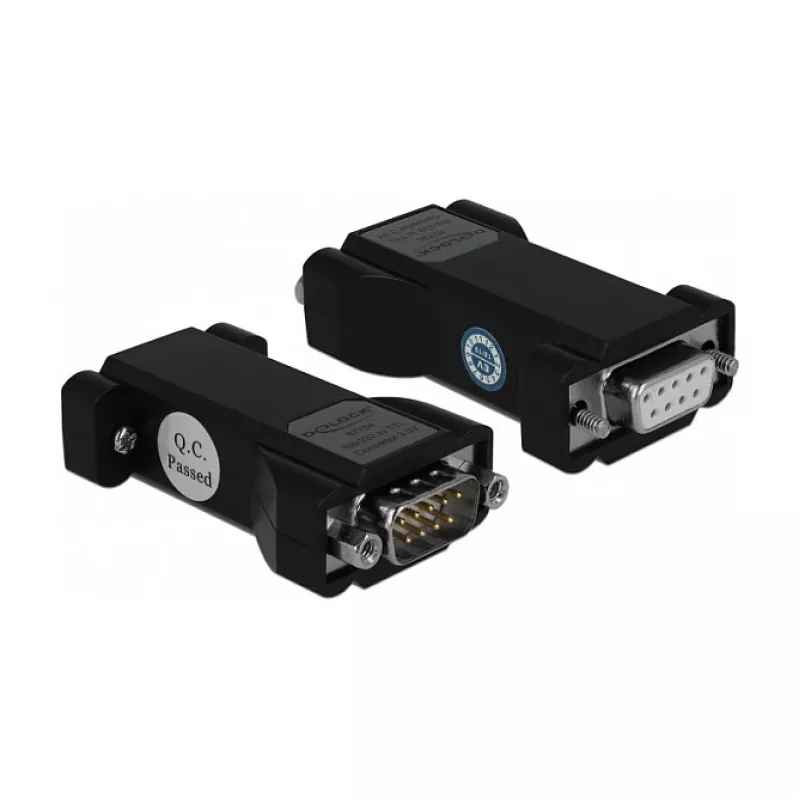

Kabel-Gender-Changer DeLOCK 87734

Der Kabel-Gender-Changer DeLOCK 87734 ist ein kompakter Signalpegelwandler, der Geräte mit RS-232- und LVTTL/LVCMOS-3,3-V-Schnittstellen verbindet. Er bietet eine unkomplizierte mechanische und elektrische Verbindung zwischen zwei DB9-Seriellanschlüssen und ermöglicht die direkte Umwandlung von RS-232-Spannungspegeln in LVTTL/LVCMOS-Logikpegel ohne externe Stromversorgung. Das Gerät ist in Schwarz ausgeführt und verfügt über vergoldete Kontakte für zuverlässige Leitfähigkeit und minimale Kontaktwiderstände.

Vorteile

Dieser Gender-Changer führt eine bidirektionale Pegelwandlung zwischen RS-232- und LVTTL/LVCMOS-3,3-V-Logikpegeln durch und passt direkt zwischen zwei DB9-Anschlüsse, sodass keine Kabel oder zusätzlichen Adapter erforderlich sind. Vergoldete Kontakte verbessern die Signalintegrität und Korrosionsbeständigkeit, und das kompakte Format erleichtert die Installation auf engem Raum. Das Design benötigt keine zusätzliche Stromversorgung, was die Verkabelung vereinfacht und es für Feld- und Laboreinsätze praktisch macht.

Geeignet für

• Verbindung von Industriesteuerungen und SPS mit Mikrocontrollern oder Entwicklungsboards, die LVTTL/LVCMOS-3,3-V-Logik verwenden
• Schnittstellen von RS-232-Seriellgeräten mit pegelverschobenen Peripheriegeräten und Sensoren
• Vorübergehende oder dauerhafte Anpassungen zwischen zwei Geräten mit DB9-Anschlüssen ohne Neuverkabelung
• Prototyping, Tests und Laborarbeiten, bei denen eine einfache serielle Pegelwandlung benötigt wird

Wichtige Spezifikationen

• Signalwandlung: RS-232 auf LVTTL / LVCMOS-kompatible 3,3-V-Pegel
• Anschlusstyp: DB9-Buchse-auf-Buchse-Formfaktor für direkte Verbindung zwischen zwei DB9-Anschlüssen
• Kontaktbeschichtung: vergoldete Kontakte für verbesserte Leitfähigkeit und Haltbarkeit
• Stromversorgung: Betrieb ohne externe Stromversorgung
• Farbe: schwarzes Gehäuse

Anwendung

Richten Sie den Gender-Changer zwischen den beiden DB9-Anschlüssen aus, die Sie verbinden möchten, und schrauben Sie ihn fest, um eine sichere mechanische und elektrische Verbindung zu gewährleisten. Nach dem Anbringen wandelt das Gerät die RS-232-Signalpegel in LVTTL/LVCMOS-3,3-V-Logikpegel um, die mit dem angeschlossenen Gerät kompatibel sind. Es ist keine zusätzliche Konfiguration oder externe Stromversorgung erforderlich; die Standard-RS-232-Signalisierung und die angeschlossenen Geräte liefern die notwendigen Spannungen für den Betrieb.

Empfehlungen

Verwenden Sie den Adapter in trockener, gut belüfteter Umgebung und stellen Sie sicher, dass die Anschlüsse vor dem Zusammenstecken frei von Verunreinigungen sind. Überprüfen Sie die Signalrichtung und Spannungskompatibilität der angeschlossenen Geräte; dieser Wandler ist für Geräte vorgesehen, die LVTTL/LVCMOS-3,3-V-Logikpegel an ihren seriellen Eingängen akzeptieren. Für Anwendungen, die Isolierung, Überspannungsschutz oder längere Kabelstrecken erfordern, sollten zusätzliche Schutzkomponenten oder spezielle Wandler in Betracht gezogen werden.
