Kabel-Einziehgerät Extralink EX.13834 Blau Gelb Glasfaser 6mm

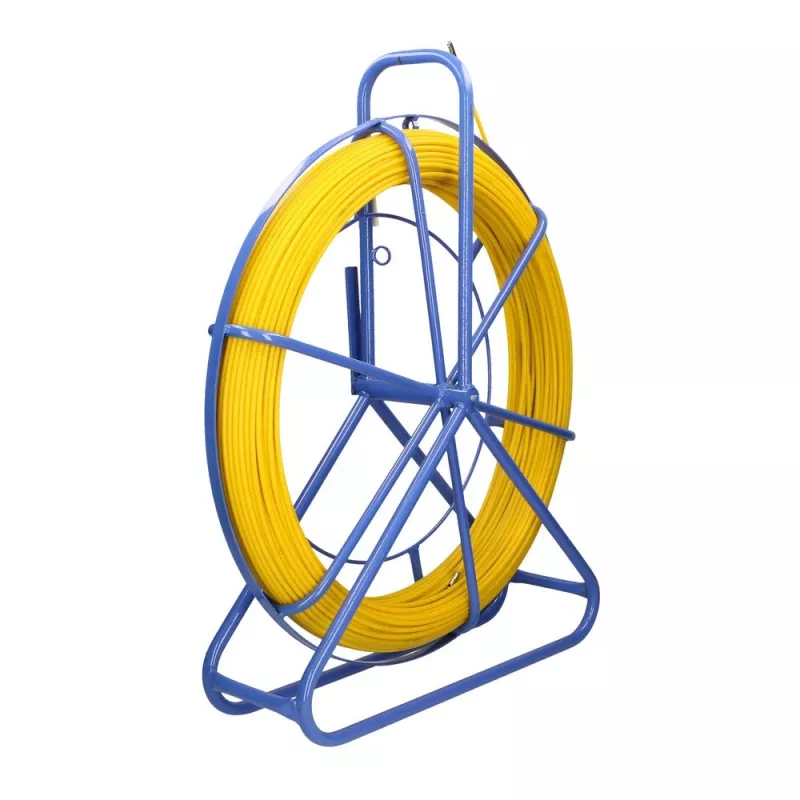

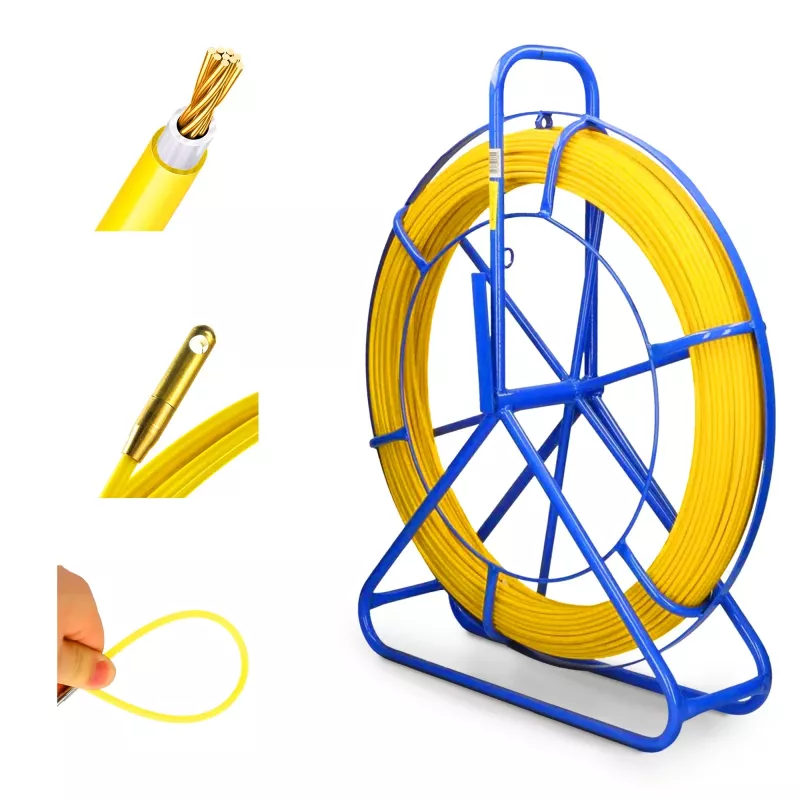

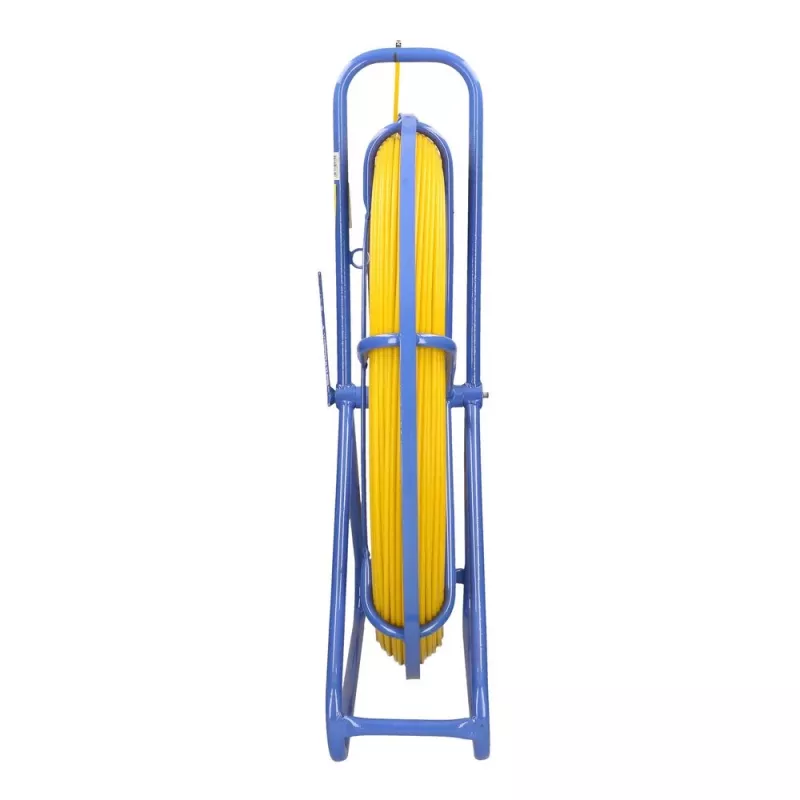

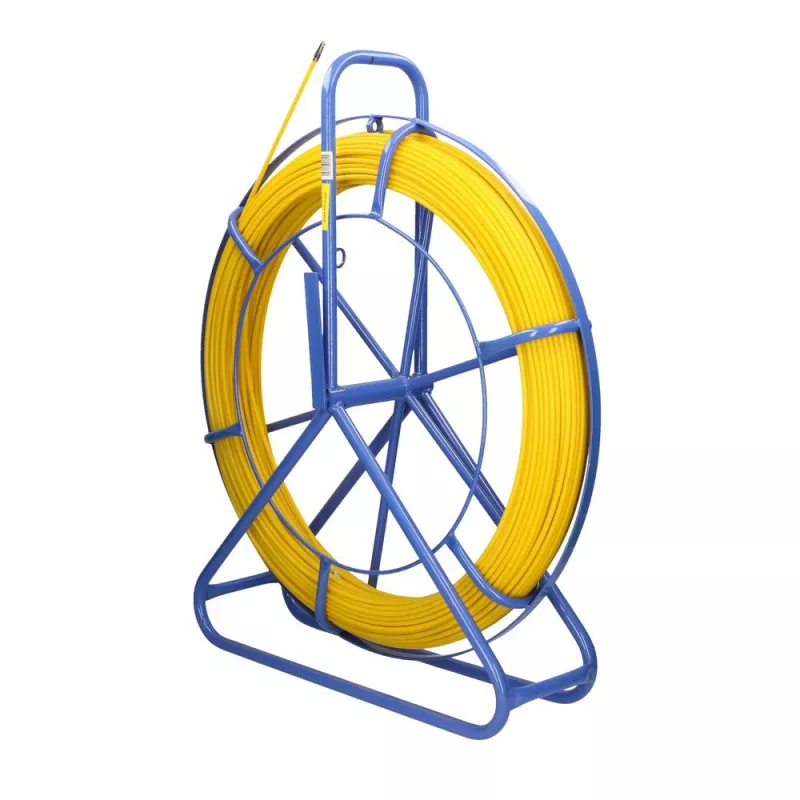

Das Extralink EX.13834 Blau Gelb Glasfaser 6mm Kabel-Einziehgerät ist ein zweckgebundenes Werkzeug zur effizienten Kabelinstallation in der Telekommunikation und Vernetzung. Es besteht aus einem FRP-Stab (Glasfaser) mit 6 mm Durchmesser und 100 m Länge, montiert auf einem pulverbeschichteten blauen Ständer zum kontrollierten Abwickeln. Der Glasfaserstab ist mit gelbem PE-Kunststoff ummantelt, der den Kern schützt, das Gleiten durch Rohre und Kanäle verbessert und die Sichtbarkeit auf der Baustelle erhöht. Der Ständer verfügt über eine manuelle Bremse zur Arretierung der Trommel und eine integrierte Öse, die die Faser beim Einziehen führt; das Glasfaserende ist mit einem Führungskopf für einfaches Anbringen an Kabeln oder Zugspiralen ausgestattet.

Vorteile

Die Glasfaserkonstruktion kombiniert hohe Elastizität mit Biege- und Reißfestigkeit, sodass der Stab Kurven und enge Räume durchfahren kann, ohne seine Form zu verlieren. Die gelbe PE-Ummantelung reduziert Reibung und schützt den Stab vor Abrieb, während das blaue pulverbeschichtete Gestell einen haltbaren Rahmen für Transport und Lagerung bietet. Die manuelle Bremse ermöglicht eine präzise Steuerung der Abwickelgeschwindigkeit, und der Führungskopf und die Öse vereinfachen die Verbindung und Richtungslenkung während der Installation.

Geeignet für

Wichtige Spezifikationen

Anwendung

Stellen Sie den Kabel-Einziehgleiter auf eine ebene Fläche und lösen Sie die manuelle Bremse, damit sich der Stab gleichmäßig vom Ständer abwickeln lässt. Führen Sie den Führungskopf durch das Rohr oder den Kanal, indem Sie den Glasfaserstab schieben, mit kontrolliertem Druck, um Kurven zu bewältigen und plötzliche Kraft zu vermeiden. Befestigen Sie das Kabel sicher am Führungskopf mit geeigneten Verbindern oder Klebeband, und ziehen Sie dann das Kabel zurück durch den Kanal, während Sie gleichzeitig den Stab zurückziehen. Nutzen Sie die manuelle Bremse, um das Abwickeln zu kontrollieren und Überläufe beim Vorschub und Rückholen zu verhindern.

Empfehlungen

Überprüfen Sie den Stab und die PE-Ummantelung vor jedem Gebrauch auf sichtbare Schäden. Vermeiden Sie scharfe Knicke und übermäßige seitliche Kräfte, die den Glasfaserkern beschädigen könnten. Bei langen Strecken oder komplexen Routen führen Sie den Stab stufenweise zu und nutzen Sie die Bremse, um die Spannung aufrechtzuerhalten; verwenden Sie bei Bedarf ein geeignetes Schmiermittel, um die Reibung weiter zu reduzieren. Lagern Sie die Einheit auf ihrem Gestell an einem trockenen Ort, um die PE-Ummantelung und die pulverbeschichtete Oberfläche zu schützen.
