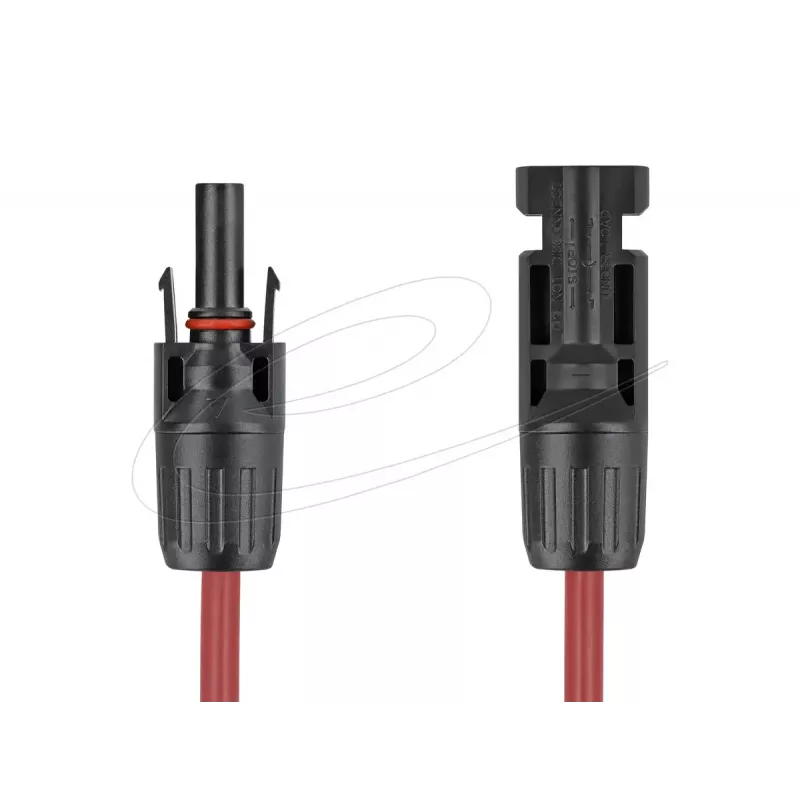

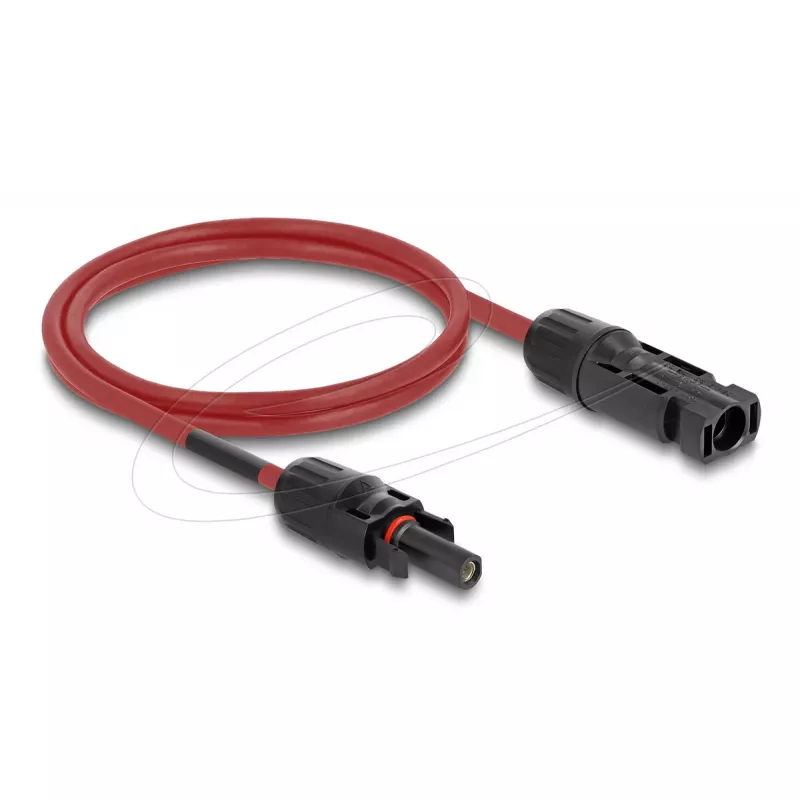

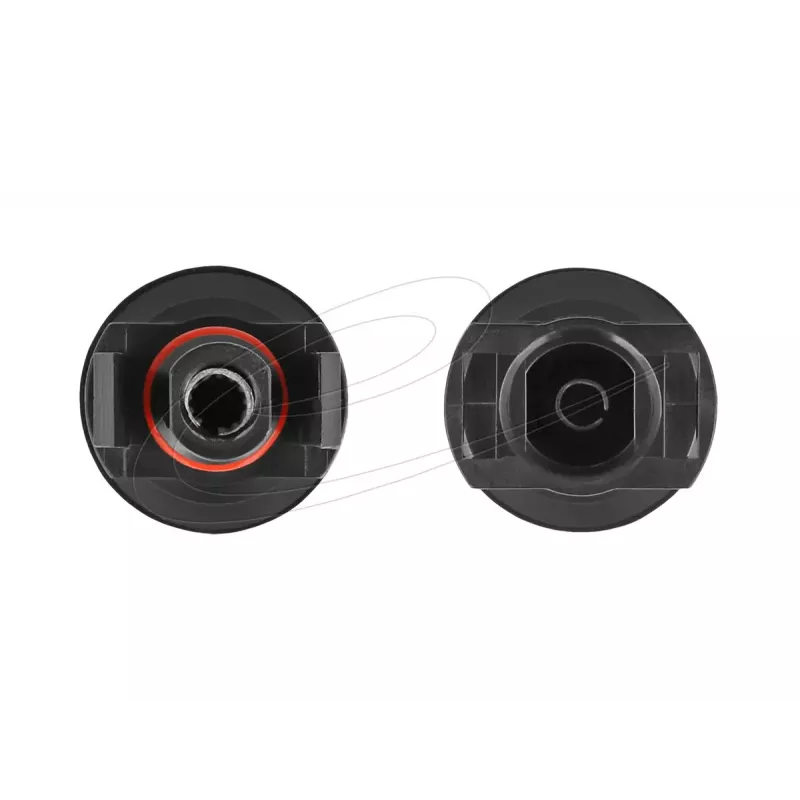

Kabel DELOCK 90973 DL4 Solarkabel 6 mm² 1 m rot/schwarz Stecker auf Buchse 1000 V DC

DELOCK 90973 ist ein DL4-Solarkabel zur Übertragung von Gleichstrom in Photovoltaikanlagen. Das Kabel hat eine Länge von 1 m mit roten und schwarzen Polaritätsleitern, einen Querschnitt von 6 mm² und ein DL4-Stecker-Buchsen-Paar, das eine kompakte, verpolungssichere Verbindung für Solarmodule, Wechselrichter oder Verlängerungsstrecken bietet. Die Baugruppe ist für bis zu 1000 V DC ausgelegt und wird als Einzelstück geliefert.

Vorteile

Die DL4-Steckverbinder verfügen über einen Einrastmechanismus, der ein unbeabsichtigtes Trennen verhindert und mit dem entsprechenden Werkzeug gelöst werden kann. Der Kabelaufbau ist staub- und wassergeschützt nach IP67, und der angegebene Betriebstemperaturbereich unterstützt anspruchsvolle Außenbedingungen.

Geeignet für

Wenn es möglicherweise nicht geeignet ist

Dieses Kabel ist für DC-Photovoltaikanwendungen und kompakte verpolungssichere Verbindungen vorgesehen; es ist nicht für AC-Netzverkabelung oder nicht-photovoltaische Stromverteilung bestimmt. Es kann ungeeignet sein, wenn größere Leiterquerschnitte oder längere Strecken mit geringerem Spannungsabfall erforderlich sind.

Wichtige Spezifikationen

Verwendung

Stecken Sie den männlichen DL4-Stecker in die weibliche DL4-Buchse, bis die Einrastverriegelung einrastet, um eine sichere Verbindung zu gewährleisten. Zum Trennen verwenden Sie das entsprechende DL4-Lösewerkzeug, um den Einrastmechanismus zu entriegeln. Verlegen Sie das Kabel so, dass scharfe Kanten und übermäßiges Biegen vermieden werden, und stellen Sie sicher, dass die Verbindungen gemäß der Systempolarität und den Sicherheitsvorkehrungen für Photovoltaikanlagen hergestellt werden.

Was vor dem Kauf zu beachten ist

Empfehlungen

Verwenden Sie das Kabel nur in Übereinstimmung mit den örtlichen elektrischen Vorschriften und Installationsnormen für Photovoltaik; überprüfen Sie die Kompatibilität der Steckverbinder und die Polarität, bevor Sie den Stromkreis einschalten. Verwenden Sie zum Trennen immer das entsprechende Lösewerkzeug, um eine Beschädigung der Steckverbinder zu vermeiden.
