Kabel DeLOCK 0,16m DisplayPort HDMI DVI Mini DisplayPort

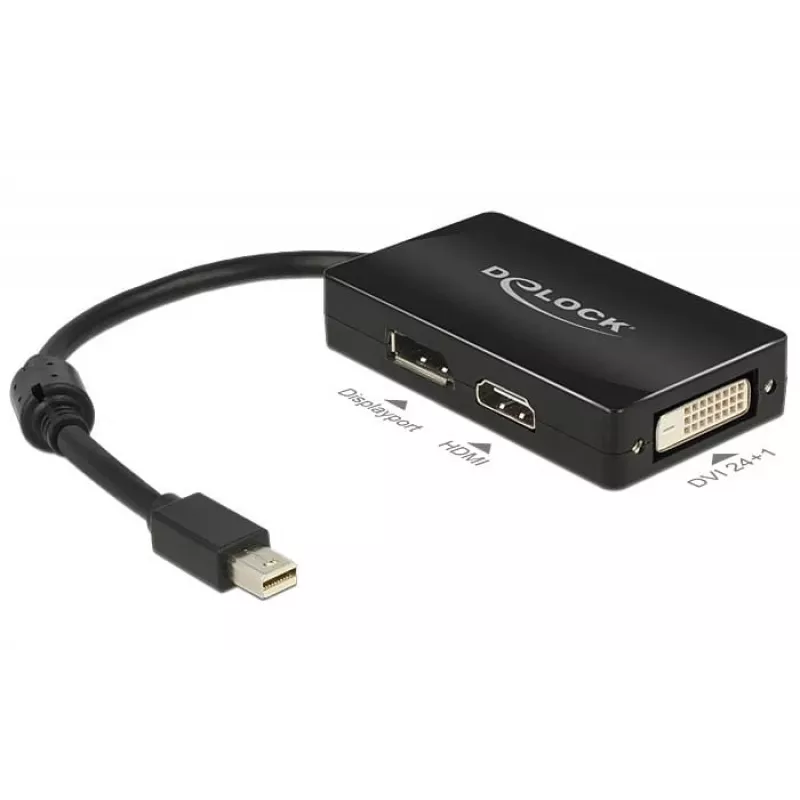

Dieser Delock Mini DisplayPort Adapter wandelt eine einzelne Mini DisplayPort Quelle in einen von drei Videoausgängen um: DisplayPort, HDMI oder DVI-D (Single Link). Das kompakte 0,16 m Kabel integriert einen Mini DisplayPort 20‑pin Stecker und drei Buchsenausgänge (DisplayPort 20‑pin, HDMI‑A 19‑pin und DVI‑D 24+1) und ist zum Anschluss von Geräten wie Fernsehern, Projektoren oder PC-Monitoren konzipiert. Es kann immer nur ein Ausgang genutzt werden und es sind keine zusätzlichen Treiber erforderlich.

Vorteile

Der Adapter ist passiv (Level-Shifter) und verwendet den PS8312-Chipsatz, um Kompatibilität mit DP++ (Dual‑Mode DisplayPort) Grafikausgängen zu gewährleisten, und unterstützt Mini DisplayPort 1.1a und Hochgeschwindigkeits-HDMI-Signalisierung. Er unterstützt Videoauflösungen bis zu 1920 x 1200 oder 1080p bei 60 Hz, abhängig vom Quellgerät, hat einen Stromverbrauch von ca. 100 mW und ist mit einem Ferritkern zur Reduzierung von Störungen ausgestattet. Die kurze Kabellänge von 16 cm macht ihn für enge Setups geeignet und der DVI-Anschluss verfügt über Schraubmuttern für eine sichere Befestigung.

Geeignet für

• Anschluss eines Laptops oder PCs mit Mini DisplayPort/DP++ Ausgang an einen DisplayPort-Monitor
• Anschluss einer Mini DisplayPort/DP++ Quelle an einen HDMI-Fernseher oder -Projektor
• Anschluss einer Mini DisplayPort/DP++ Quelle an ein DVI‑D Display (Single Link)

Wichtige Spezifikationen

• Anschlüsse: 1× Mini DisplayPort 20‑pin Stecker → 1× DisplayPort 20‑pin Buchse, 1× HDMI‑A 19‑pin Buchse, 1× DVI‑D (Single Link) 24+1 Buchse
• Chipsatz: PS8312
• Standards: Mini DisplayPort 1.1a, Hochgeschwindigkeits-HDMI
• Auflösungsunterstützung: bis zu 1920×1200 / 1080p @ 60 Hz (systemabhängig)
• Passiver Wandler — erfordert DP++ (Dual‑Mode) Ausgang der Grafikkarte
• Kabellänge: ca. 16 cm (ohne Anschlüsse)
• Stromverbrauch: ca. 100 mW
• Farbe: Schwarz

Verwendung

Verbinden Sie den Mini DisplayPort Stecker mit dem Mini DisplayPort oder Thunderbolt/DP++ Ausgang Ihres Computers. Wählen Sie den benötigten Anzeigeanschluss (DisplayPort, HDMI oder DVI‑D) und stecken Sie ihn in das Zielanzeigegerät. Stellen Sie sicher, dass die Grafikkarte DP++ unterstützt, wenn Sie auf HDMI oder DVI umwandeln. Es kann immer nur ein Ausgang aktiv sein; schalten Sie am Monitor oder Fernseher den Eingang auf den angeschlossenen Port um. Es ist keine Treiberinstallation erforderlich.

Empfehlungen

Verwenden Sie eine kurze Kabelführung und vermeiden Sie enge Biegungen, um die Signalintegrität zu erhalten. Stellen Sie für die Umwandlung auf HDMI oder DVI sicher, dass die Quelle DP++ unterstützt. Wenn Sie höhere Auflösungen als 1080p oder Multi‑Monitor-Konfigurationen benötigen, ziehen Sie einen aktiven Adapter oder einen direkten digitalen Ausgang in Betracht, der eine höhere Bandbreite unterstützt.
