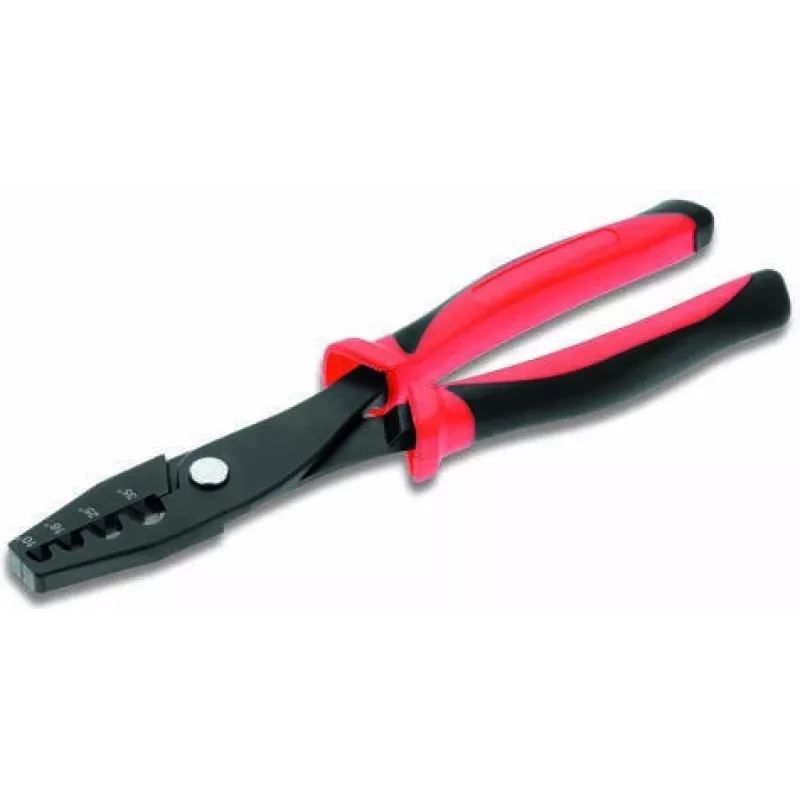

Kabel Crimper Cimco 10 1904 230 mm Schwarz Rot

Die Cimco 10 1904 Kabelcrimpzange (230 mm) ist eine Handcrimpzange für isolierte und unisolierte Aderendhülsen, einschließlich Zwillingsaderendhülsen. Sie verwendet ein Kerbcrimpverfahren und ist mit austauschbaren, gehärteten Präzisionscrimpeinsätzen ausgestattet, die durch eine Rasthalterung im Werkzeugkörper gehalten werden. Zwei weitere Profileinsätze sind in integrierten Magazinen in den Zangenschenkeln untergebracht. Der Werkzeugkörper besteht aus speziell vergütetem, gehärtetem Stahlblech und verfügt über eine Hebelübersetzung zur Reduzierung der Handkraft. Ein einstellbarer Sperrmechanismus mit automatischer Auslösung sorgt für gleichbleibenden, normgerechten Crimpdruck. Die Zange verfügt über ergonomische Zweikomponenten-Griffhülsen und wiegt mit drei eingesetzten Crimpeinsätzen ca. 690 g.

Vorteile

Die austauschbaren Crimpprofileinsätze ermöglichen einen schnellen Wechsel ohne zusätzliches Werkzeug, während die mitgeführte Aufbewahrung Ersatzeinsätze sofort verfügbar hält. Der vergütete, gehärtete Stahlkörper und die Präzisionseinsätze sorgen für langlebige, wiederholbare Crimpungen. Die Hebelübersetzung reduziert die erforderliche Handkraft, und der einstellbare Sperrmechanismus mit automatischer Auslösung gewährleistet zuverlässigen, normgerechten Crimpdruck. Ergonomische Zweikomponenten-Griffe verbessern die Griffigkeit und den Bedienkomfort bei wiederholtem Einsatz.

Geeignet für

• Crimpen von isolierten Aderendhülsen
• Crimpen von unisolierten Aderendhülsen
• Crimpen von Zwillingsaderendhülsen
• Elektroinstallation und Verdrahtung von Schaltschränken
• Wartungs- und Reparaturarbeiten an elektrischen Geräten

Technische Hauptspezifikationen

• Marke: cimco
• Modell / MPN: 10 1904 / 101904
• EAN: 4021103019047
• Länge: 230 mm
• Gewicht (mit 3 Einsätzen): ca. 690 g
• Crimpart: Kerbcrimp
• Material: speziell vergütetes, gehärtetes Stahlblech
• Merkmale: austauschbare gehärtete Crimpprofileinsätze, integrierte Magazinhaltungen, Hebelübersetzung, einstellbarer Sperrmechanismus mit automatischer Auslösung, ergonomische 2-Komponenten-Griffe

Anwendung

Wählen Sie den richtigen Crimpprofileinsatz für den Hülsentyp und stellen Sie sicher, dass er sicher in der Rasthalterung sitzt. Wechseln Sie bei Bedarf die Profile mithilfe der integrierten Magazinhaltungen, um Ersatzeinsätze zu entnehmen. Führen Sie den vorbereiteten Leiter mit der Hülse in die Crimpöffnung ein, positionieren Sie das Werkzeug und drücken Sie die Griffe zusammen, bis der Sperrmechanismus automatisch auslöst und den vorgegebenen Crimpdruck aufbringt. Lassen Sie die Griffe los und entnehmen Sie die gecrimpte Verbindung. Befolgen Sie die üblichen Verfahren zur Leiter- und Hülsenvorbereitung, um zuverlässige elektrische Verbindungen zu erreichen.

Empfehlungen

Verwenden Sie das Werkzeug ausschließlich für den vorgesehenen Anwendungsbereich von Aderendhülsen; wählen Sie den passenden Profileinsatz für isolierte, unisolierte oder Zwillingshülsen. Überprüfen Sie regelmäßig die Crimpprofile und halten Sie diese sauber und unbeschädigt, und ersetzen Sie verschlissene Einsätze. Versuchen Sie nicht, Leiter oder Anschlüsse außerhalb des für das eingesetzte Profil angegebenen Bereichs zu crimpen.
