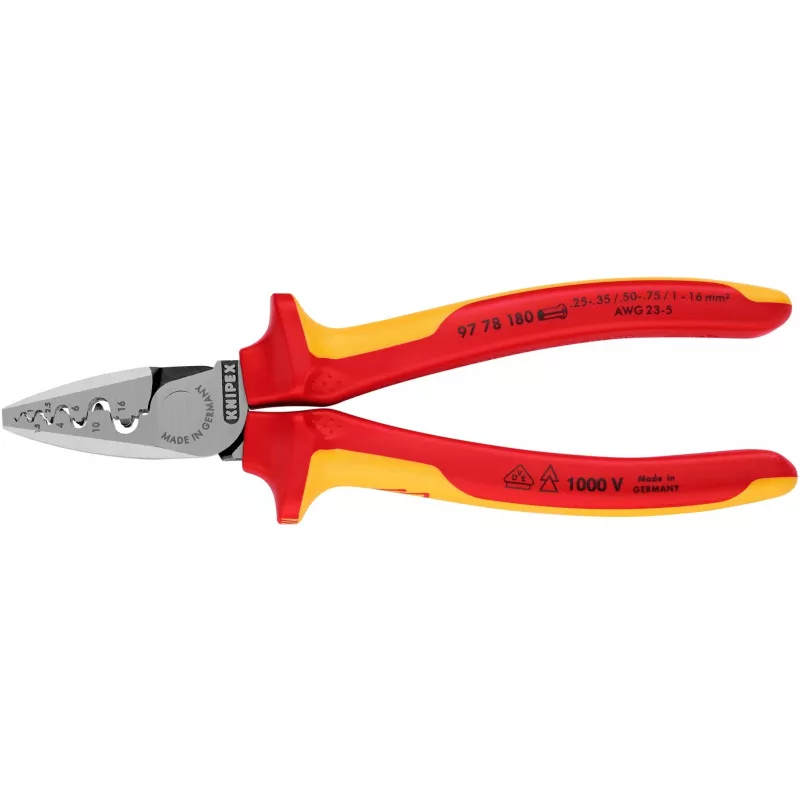

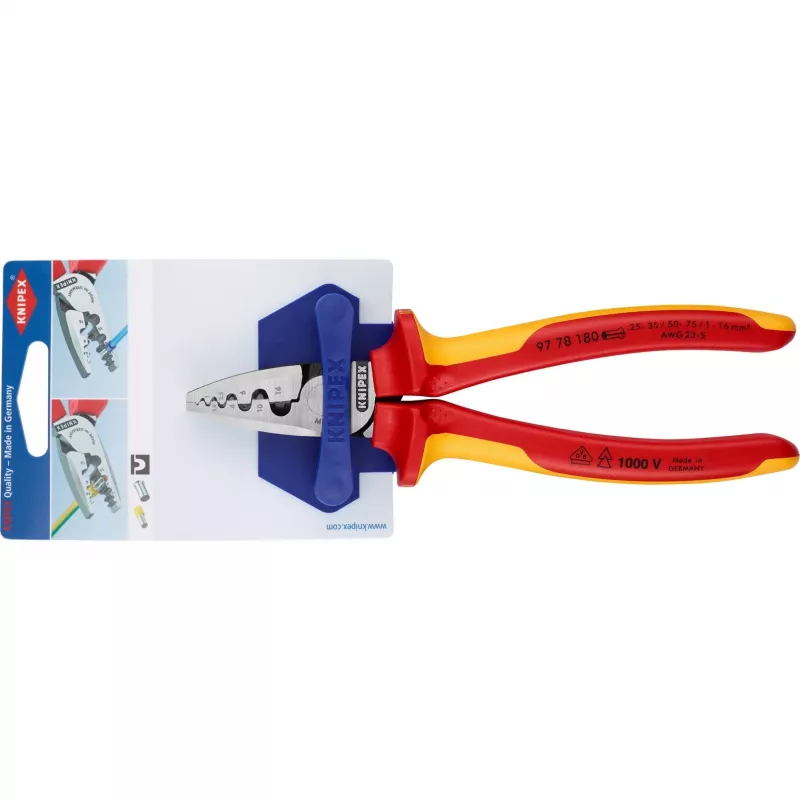

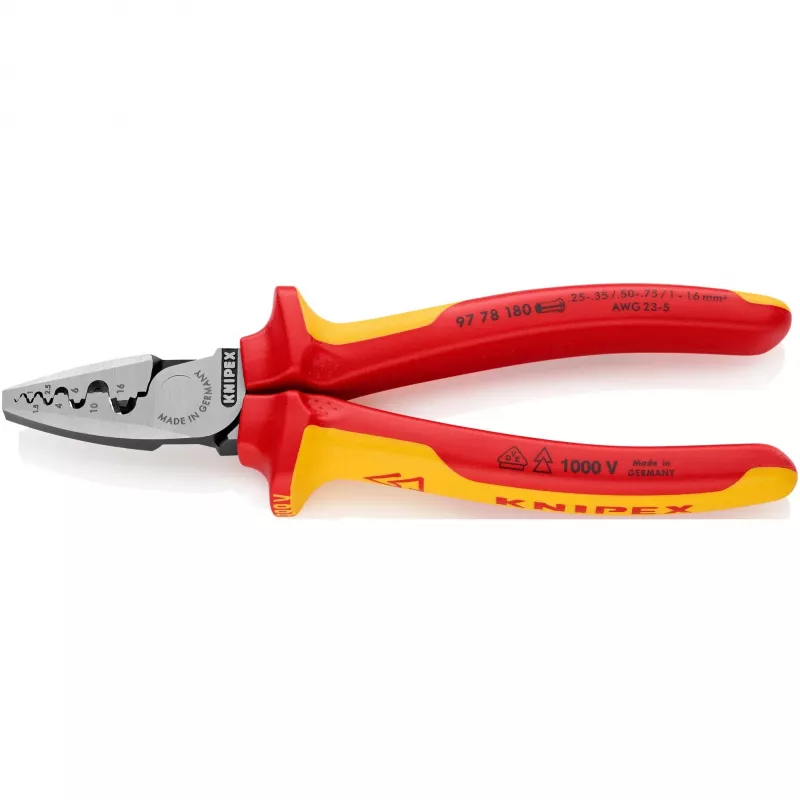

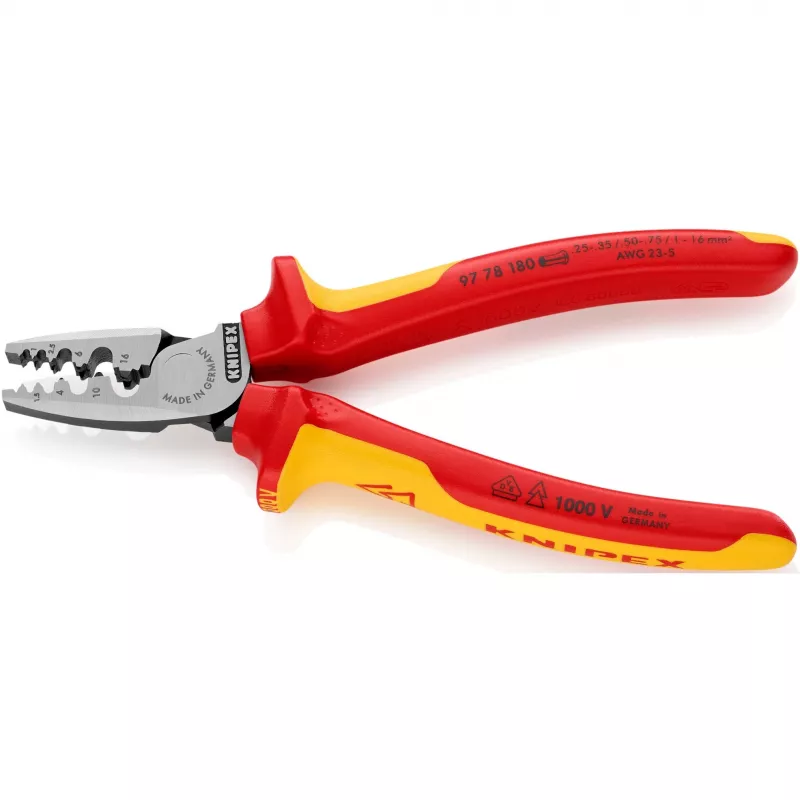

Kabel-Crimp-Kombizange Knipex 97 78 180

Crimpzange für Aderendhülsen nach DIN 46228 Teile 1 und 4, geeignet für Leiterquerschnitte von 0,25 bis 16 mm². Das Werkzeug verfügt über eine verbesserte Hebelübersetzung und eine leichte, schlanke Bauweise, die die Handhabung erleichtert. Das Crimpen erfolgt in gekennzeichneten Halbrund-Gesenken, um zuverlässige Verbindungen zwischen Hülse und Leiter zu gewährleisten. Die Zange umfasst neun besonders tiefe Gesenke mit konischen Seitenflächen und ist aus geschmiedetem, ölgehärtetem Spezial-Werkzeugstahl gefertigt.

Vorteile

Die verbesserte Hebelübersetzung reduziert den benötigten manuellen Kraftaufwand beim Crimpen, während die leichte und schlanke Konstruktion die Zugänglichkeit in beengten Räumen verbessert. Gekennzeichnete Halbrund-Gesenke sorgen für gleichmäßige, zuverlässige Crimpungen, und die neun tiefen, konischen Gesenke decken eine große Bandbreite an Aderendhülsengrößen ab. Geschmiedeter, ölgehärteter Werkzeugstahl gewährleistet eine lange Lebensdauer und Verschleißfestigkeit.

Geeignet für

• Crimpen von isolierten und unisolierten Aderendhülsen nach DIN 46228 Teile 1 + 4

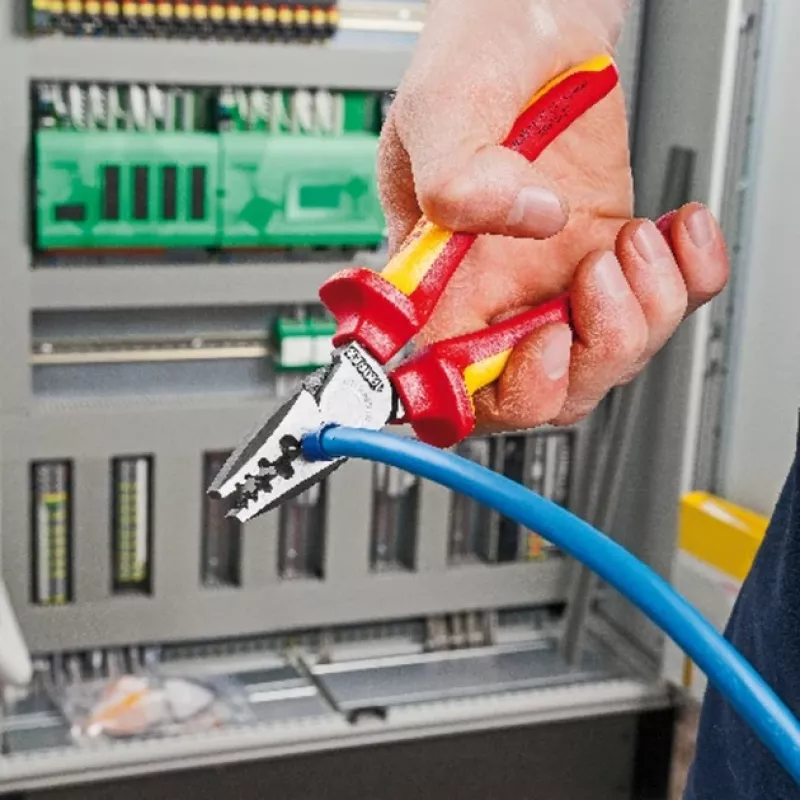

• Elektroinstallationen in Schalttafeln, Schaltanlagen und Steuerschränken
• Wartung und Reparatur von elektrischen Verbindungen in industriellen und häuslichen Anwendungen
• Elektrowerkstätten und Außendienst, wo kompakte Werkzeuge erforderlich sind

Technische Daten

• Aderendhülsenbereich: 0,25–16 mm²
• Gesenke: 9 tiefe Halbrund-Gesenke mit konischen Seitenflächen
• Normen: DIN 46228 Teile 1 und 4
• Material: geschmiedeter, ölgehärteter Spezial-Werkzeugstahl
• Bauweise: verbesserte Hebelübersetzung; leichte und schlanke Konstruktion

Anwendung

Isolieren Sie den Leiter auf die passende Länge ab, setzen Sie die Aderendhülse auf den Leiter auf und positionieren Sie die Hülse zwischen den markierten Halbrund-Gesenken, die der Hülsengröße entsprechen. Drücken Sie die Griffe gleichmäßig zusammen, bis der Crimpvorgang abgeschlossen ist und die Hülse fest mit dem Leiter verbunden ist. Überprüfen Sie die mechanische und elektrische Integrität der Crimpverbindung vor der Verwendung.

Empfehlungen

Verwenden Sie die Zange nur mit Aderendhülsen gemäß DIN 46228 Teile 1 und 4 und innerhalb des angegebenen Querschnittsbereichs (0,25–16 mm²). Überprüfen Sie regelmäßig die Gesenke auf Verschleiß und halten Sie die Gelenkpunkte leicht gefettet, um die Leistung und Lebensdauer zu erhalten.
