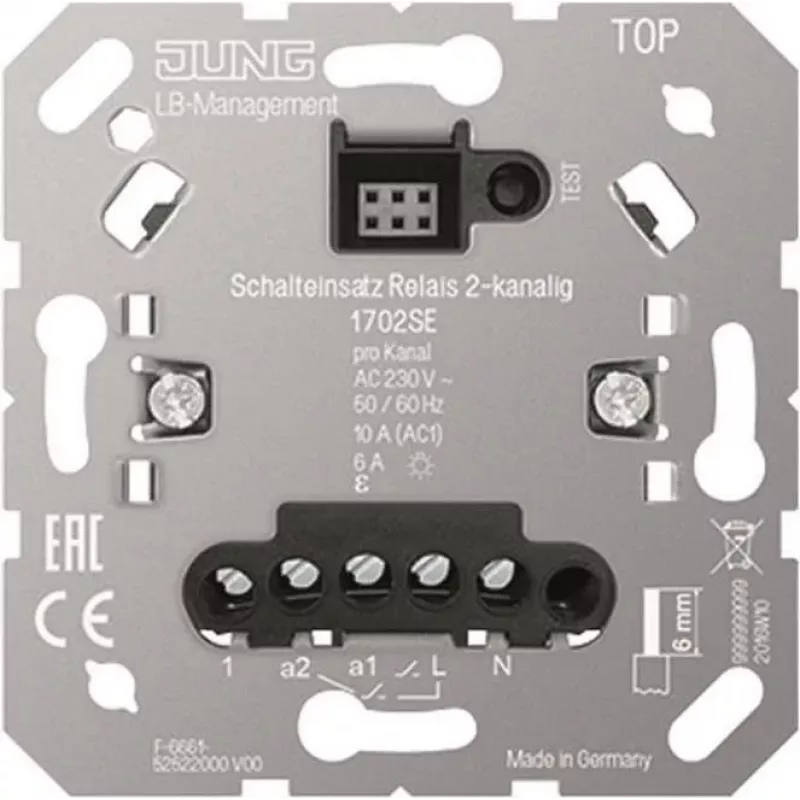

JUNG Relais-Schalt-Einsatz, 2-Kanal, 230 V AC, potentialfreie NO-Kontakte, 10 A 1702SE

In einem Wohn- oder Geschäftsgebäude installieren Elektriker den JUNG 1702SE Relais-Schalt-Einsatz in Unterputzdosen, um zwei unabhängige Beleuchtungs- oder Lastkreise über Taster zu steuern. Er schaltet 230 V AC Lasten mit potentialfreien Schließerkontakten und eignet sich somit für eine Vielzahl von Lampentypen, einschließlich Glühlampen, Halogen, LED und Leuchtstofflampen.

Wichtige Spezifikationen

• Produkttyp: Relais-Schalt-Einsatz
• Anzahl der Kanäle: 2
• Kontakttyp: Potentialfreier NO (Schließer)
• Betriebsspannung: AC 230 V ~, 50/60 Hz
• Max. Schaltstrom: 10 A (ohmsche Last)
• Max. Schaltspannung: AC 250 V
• Glühlampenlast: 2300 W
• HV-Halogenlampenlast: 2300 W
• Elektronischer Trafo Last: 1500 W
• Induktiver Trafo Last: 1000 W
• Leuchtstofflampenlast (uncompensated): 1200 VA
• LED-Lampenlast (> 2 W): 400 W
• Standby-Leistungsaufnahme: max. 1 W
• Anschluss: Schraubklemmen, bis 2,5 mm²
• Montage: Unterputz in Gerätedose
• Umgebungstemperatur: -5 bis +45 °C
• Schutzart: IP20 (bei Installation)
• Steuereingang: 230 V AC für Tastersteuerung

Warum dieses Produkt wählen

Das Zweikanal-Design ermöglicht das unabhängige Schalten von zwei Stromkreisen von einem einzigen Einsatz, was den Installationsaufwand und den Platzbedarf reduziert. Potentialfreie Kontakte bieten Flexibilität für verschiedene Lasttypen, und die breite Lastkompatibilität gewährleistet einen zuverlässigen Betrieb mit modernen LED-Lampen sowie traditionellen Lichtquellen.

Ideale Anwendungsfälle

• Steuerung von zwei separaten Lichtgruppen von einem Ort aus
• Schalten von Lasten mit Tastern in Wohn- oder Geschäftsininstallationen
• Nachrüstung bestehender Unterputzdosen ohne Änderung der Verkabelung

Gut zu wissen

Der Einsatz ist für die Verwendung mit JUNG Schalterprogrammen konzipiert und passt in Standard-Gerätedosen. Er arbeitet mit 230 V AC Steuersignalen von Tastern, wodurch keine zusätzliche Kleinspannungsverkabelung erforderlich ist. Schraubklemmen akzeptieren Leiter bis 2,5 mm² und gewährleisten sichere Verbindungen.
