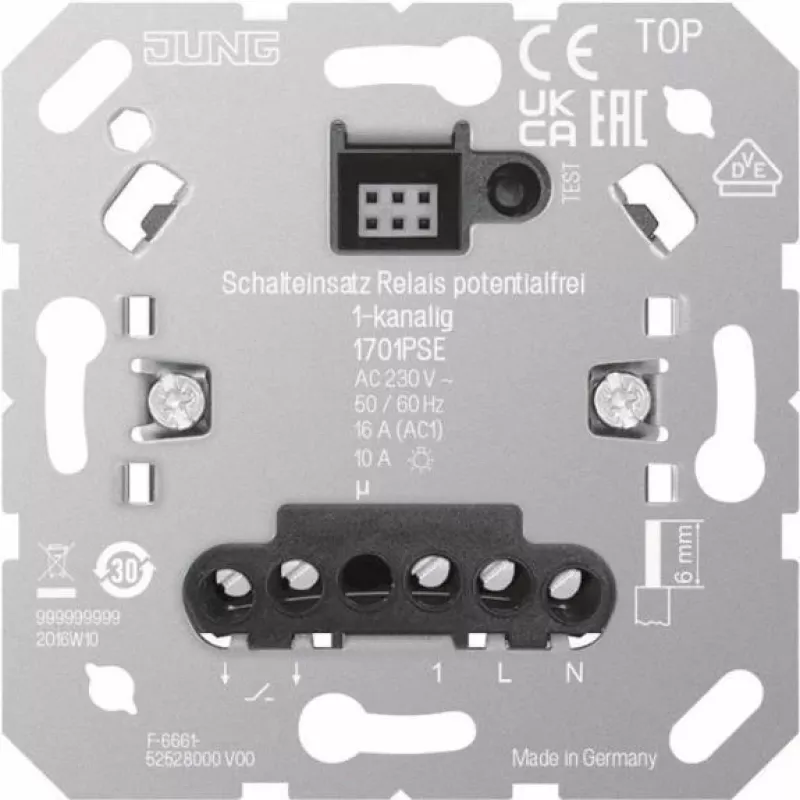

JUNG Relais-Einsatz 1701PSE potentialfrei 1-Kanal 10A

Dieser Relais-Einsatz zeichnet sich durch einen potentialfreien Schaltkontakt aus, wodurch er sich für die Steuerung von Lasten eignet, die eine galvanische Trennung vom Steuerstromkreis erfordern. Im Gegensatz zu Standard-Relais-Einsätzen, die eine gemeinsame Referenz teilen, bietet der 1701PSE einen sauberen NO-Kontakt für vielseitige Anwendungen.

Highlights

• 1-Kanal-Relais-Einsatz mit potentialfreiem Kontakt
• Schaltleistung bis 10 A ohmsche Last
• Kompatibel mit JUNG Schalterprogrammen AS, A, CD, LS
• Unterputzmontage mit Schraubklemmen

Im täglichen Einsatz

Der JUNG Relais-Einsatz 1701PSE ist eine zuverlässige Komponente zum Schalten von Beleuchtung oder anderen Lasten in der Gebäudeautomation. Sein potentialfreier Kontakt ermöglicht die Integration in verschiedene Steuerungsszenarien, auch solche, die eine Trennung erfordern. Der Einsatz passt in Standard-Unterputzdosen und wird über Schraubklemmen angeschlossen, die Leiter bis 2 x 2,5 mm² aufnehmen.

Technische Daten

• Produkttyp: Relais-Einsatz
• Anzahl der Kanäle: 1
• Kontaktart: Potentialfrei (NO-Kontakt)
• Nennspannung: AC 230 V ~
• Nennfrequenz: 50/60 Hz
• Schaltstrom (ohmsche Last): 10 A (cos φ = 1)
• Schaltleistung Glühlampen: 2300 W
• Schaltleistung HV-Halogenlampen: 2300 W
• Schaltleistung NV-Halogen mit elektronischem Transformator: 1500 W
• Schaltleistung NV-Halogen mit induktivem Transformator: 1200 VA
• Schaltleistung Leuchtstofflampen unkompensiert: 1200 VA
• Schaltleistung LED-Lampen < 2 W: 30 W
• Schaltleistung LED-Lampen > 2 W: 300 W
• Anschlussart: Schraubklemmen
• Klemmkapazität: max. 2 x 2,5 mm² (starr/flexibel)
• Montageart: Unterputz
• Betriebstemperatur: -5 °C bis +45 °C
• Leistungsaufnahme im Standby: < 0,5 W
• Schutzart: IP20 (bei Installation)
• Kompatibilität: JUNG Schalterprogramme (AS, A, CD, LS)

Abschließende Anmerkung

Für präzise Steuerung und Trennung in Ihren elektrischen Installationen bietet der 1701PSE zuverlässige Leistung in einem kompakten Unterputz-Design.
