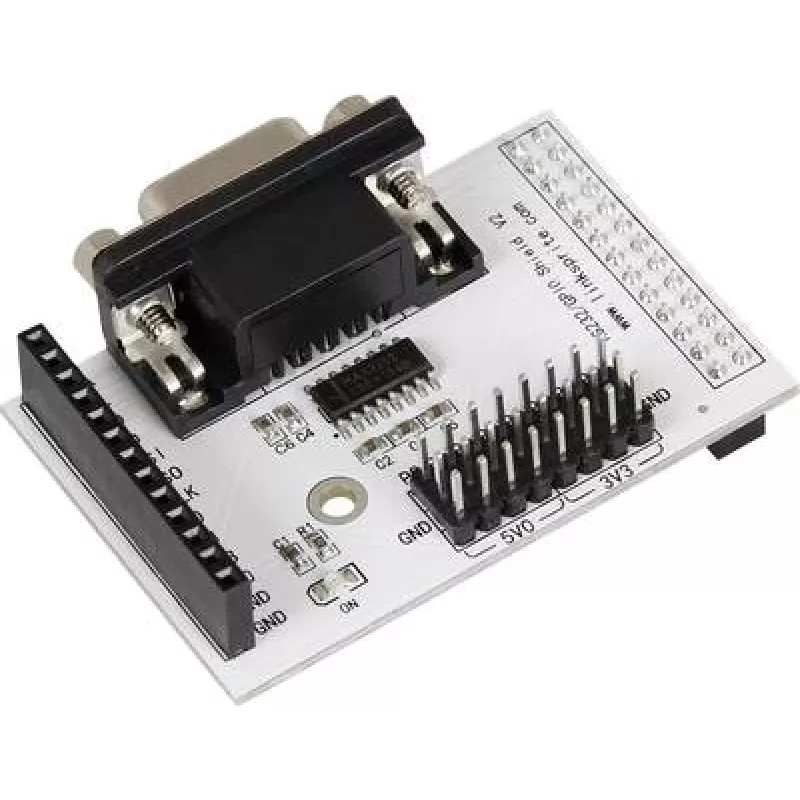

Joy-IT RS232 Breakout Board für Raspberry Pi B+, 2B, 3B, 3B+, 4B

Das Joy-IT RS232 Breakout Board ist eine hochwertige Erweiterungsplatine, die RS232-Serielle Kommunikation zu Ihrem Raspberry Pi hinzufügt. Kompatibel mit Raspberry Pi B+, 2B, 3B, 3B+ und 4B verwendet dieses Board den MAX3232-Transceiver-Chipsatz für zuverlässige 3,3V-Logikpegelumsetzung. Es verfügt über einen DB9-Stecker, integrierte Power- und Daten-LEDs und enthält Montagematerial für eine einfache Installation.

Vorteile

Dieses Breakout Board bietet eine einfache und kostengünstige Lösung zur Integration von RS232-Geräten in moderne Raspberry Pi-Systeme. Die integrierten LEDs zeigen den Echtzeit-Status an, und die mitgelieferten Abstandshalter und Schrauben gewährleisten eine sichere Montage. Mit Unterstützung von Baudraten bis zu 250 kbps eignet es sich für eine Vielzahl von seriellen Kommunikationsanwendungen.

Geeignet für

• Hinzufügen von RS232-Serielle-Ports zu Raspberry Pi-Projekten
• Anschluss von Industrieanlagen, Modems oder GPS-Empfängern
• Eingebettete Systeme, die zuverlässige serielle Kommunikation erfordern
• Bildungs- und Prototyping-Umgebungen

Wichtige Spezifikationen

• Kompatible Raspberry Pi Modelle: B+, 2B, 3B, 3B+, 4B
• Schnittstellenstandard: RS232
• Serieller Anschlusstyp: DB9 Stecker
• Logikpegel-Kompatibilität: 3,3V (Raspberry Pi GPIO)
• Transceiver-Chipsatz: MAX3232
• Maximale Baudrate: 250 kbps
• Versorgungsspannung: 3,3V / 5V (vom Raspberry Pi GPIO)
• GPIO-Pin-Belegung: TXD, RXD, GND, VCC
• Integrierte Anzeigen: Power-LED, Sende-LED (TX), Empfangs-LED (RX)
• Montageart: 4x M2,5 Montagelöcher
• Im Lieferumfang enthalten: RS232 Breakout Board, 4x M2,5 Abstandshalter, 4x M2,5 Schrauben, 4x M2,5 Muttern

Empfehlungen

Für optimale Leistung verwenden Sie abgeschirmte RS232-Kabel und sorgen Sie für eine ordnungsgemäße Erdung. Dieses Board ist ideal für Projekte, die zuverlässige serielle Kommunikation mit älteren Geräten erfordern.
