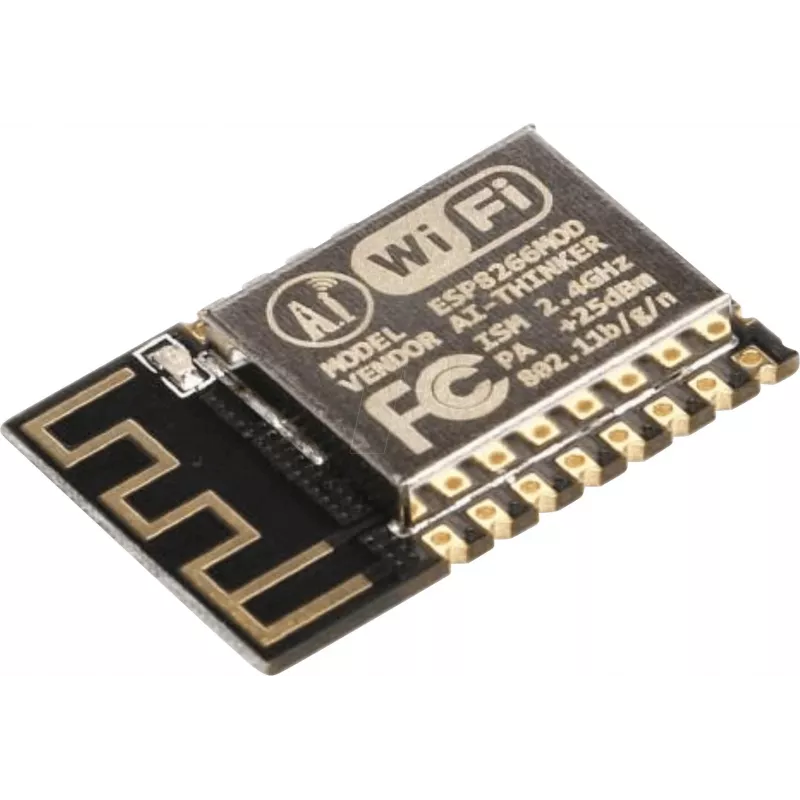

JOY-IT DEBO ESP8266-12F ESP8266 WiFi Lötmodul SBC-ESP8266-12F

Embedded-Entwickler und IoT-Hobbyisten können mit dem JOY-IT DEBO ESP8266-12F Modul zuverlässige 2,4-GHz-Wi-Fi-Konnektivität in ihre eigenen PCB-Projekte integrieren. Dieses kompakte SMD-Modul, das auf dem Espressif ESP8266EX System-on-Chip basiert, bietet eine komplette Netzwerklösung mit einem 32-Bit-Tensilica-L106-Mikrocontroller, 4 MB Flash und einer integrierten PCB-Antenne. Seine castellierten Randverbindungen ermöglichen einfaches direktes Auflöten auf eine Trägerplatine und ermöglichen drahtlose Kommunikation für Sensoren, Aktoren und Steuerungssysteme.

Hauptspezifikationen

• Espressif ESP8266EX SoC mit Tensilica L106 32-Bit-Prozessor (80 MHz, bis zu 160 MHz)
• 4 MB SPI-Flash-Speicher und 64 KB Instruction-RAM / 96 KB Data-RAM
• Wi-Fi 802.11 b/g/n, 2,4 GHz, mit WEP, WPA/WPA2, TKIP, AES-Sicherheit
• 17 GPIO-Pins mit UART, SPI, I2C, I2S, PWM und ADC-Schnittstellen
• Betriebsspannung 3,0–3,6 V (3,3 V empfohlen), Deep-Sleep-Strom unter 20 µA
• Unterstützt Station-, Access-Point- und Station+AP-Modi; kompatibel mit Arduino IDE, MicroPython, ESP-IDF, NodeMCU

Warum dieses Produkt wählen

Das DEBO ESP8266-12F bietet einen kosteneffizienten und gut dokumentierten Weg, um Wi-Fi zu Ihren Designs hinzuzufügen. Seine castellierten Pads gewährleisten sicheres Löten für Produktion oder Prototyping, während die integrierte Antenne die Notwendigkeit externer Komponenten eliminiert. Mit breiter Firmware-Unterstützung und niedrigem Stromverbrauch eignet es sich für batteriebetriebene Geräte und Always-Connected-Anwendungen. Der 4 MB Flash des Moduls ermöglicht Over-the-Air-Updates und komplexe Sketches, was Ihnen Flexibilität ohne zusätzliche Hardware bietet.

Ideale Anwendungsfälle

• IoT-Sensorknoten und Heimautomations-Controller
• Wearables und tragbare Datenlogger
• Drahtlose Programmier- und Debugging-Schnittstellen
• Smart Lighting, Relais und Umweltüberwachung
• Bildungsprojekte und schnelles Prototyping

Gut zu wissen

Das Modul arbeitet mit 3,3-V-Logikpegeln, daher ist Pegelumsetzung erforderlich, wenn es mit 5-V-Systemen verbunden wird. Es wird als nacktes Lötmodul ohne Header oder Trägerplatine geliefert. Für die Entwicklung kombinieren Sie es mit einem USB-zu-Seriell-Adapter und verwenden die Arduino IDE oder MicroPython für schnelles Firmware-Upload. Die PCB-Antenne ist für 2,4 GHz optimiert, und der kompakte Footprint des Moduls (ca. 24 x 16 mm) passt in platzbeschränkte Designs.
