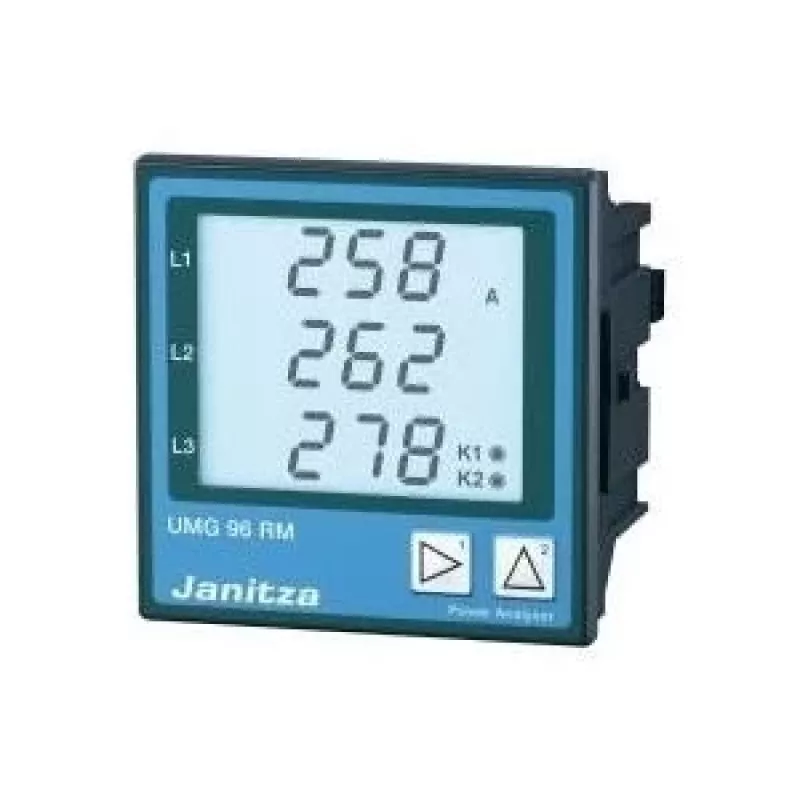

Janitza UMG96RM-E 6-Kanal-Netzanalysator mit Ethernet und Differenzstromüberwachung, 10-300V L-N / 18-520V L-L 5222036

Der Janitza UMG96RM-E zeichnet sich als kompakter und dennoch leistungsstarker 6-Kanal-Netzanalysator aus, der präzise Energiemessung mit integrierter Differenzstromüberwachung (RCM) und dualer Ethernet/RS485-Kommunikation kombiniert. Im Gegensatz zu einfachen Leistungsmessern bietet er Energiegenauigkeit der Klasse 0,5S und vollständige Netzqualitätsanalyse nach IEC 61000-4-30, was ihn ideal für moderne Energiemanagementsysteme macht, bei denen sowohl elektrische Sicherheit als auch Datentransparenz entscheidend sind.

Highlights

• 6 Messkanäle: 3 Spannung (L-N: 10–300 V AC, L-L: 18–520 V AC) und 3 Strom über externe Stromwandler (x/1A oder x/5A)
• Integrierte Differenzstromüberwachung (RCM) zur frühzeitigen Erkennung von Isolationsfehlern
• Ethernet- (RJ45) und RS485-Schnittstellen mit Unterstützung für Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP und SMTP
• Wirkenergiegenauigkeit der Klasse 0,5S (IEC 62053-22) und Netzqualitätsmessung nach IEC 61000-4-30
• Oberschwingungsanalyse bis zur 63. Ordnung
• Klares LCD-Display zur Vor-Ort-Ablesung und Konfiguration
• Schalttafeleinbau-Design (96x96 mm) mit IP54-Frontschutz

Im täglichen Einsatz

Der UMG96RM-E ist für die kontinuierliche Überwachung in industriellen und gewerblichen Installationen konzipiert. Sein breiter Hilfsspannungsbereich (95–240 V AC / 135–340 V DC) gewährleistet eine flexible Integration, während der interne Datenlogger (256 MB) Langzeit-Trends und Ereignisse speichert. Zwei digitale Eingänge und zwei digitale Ausgänge ermöglichen Statusüberwachung und einfache Steuerungsaufgaben. Die RCM-Funktion misst kontinuierlich Differenzströme, um gefährliche Fehlerströme zu verhindern und Ausfallzeiten zu reduzieren. Mit seinen dualen Kommunikationsports kann das Gerät über Modbus TCP/IP oder RTU in bestehende SCADA- oder Gebäudemanagementsysteme integriert werden und unterstützt zudem web-basierten Zugriff via HTTP für die Ferndiagnose.

Vollständige Spezifikationen

• Messkanäle: 6 (3x Spannung, 3x Strom)
• Spannungsbereich (L-N): 10–300 V AC
• Spannungsbereich (L-L): 18–520 V AC
• Stromeingang: über Stromwandler (x/1A oder x/5A)
• Differenzstromüberwachung (RCM): Ja
• Kommunikation: Ethernet (RJ45), RS485
• Protokolle: Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP, SMTP
• Energiegenauigkeit: Klasse 0,5S (IEC 62053-22)
• Netzqualität: IEC 61000-4-30
• Oberschwingungen: bis zur 63.
• Display: LCD
• Datenlogger: 256 MB intern
• Digitale Eingänge: 2
• Digitale Ausgänge: 2
• Montage: Schalttafeleinbau, 96x96 mm
• Frequenzbereich: 45–65 Hz
• Hilfsspannung: 95–240 V AC (45–65 Hz) / 135–340 V DC
• Schutzart Front: IP54
• Schutzart Rückseite: IP20

Abschließende Anmerkung

Der Janitza UMG96RM-E ist eine zukunftssichere Wahl für Energiemonitoring und Netzqualitätsanalyse und bietet RCM-Sicherheit, vielseitige Kommunikation und hohe Genauigkeit im Standard-96x96-mm-Schalttafelformat.
