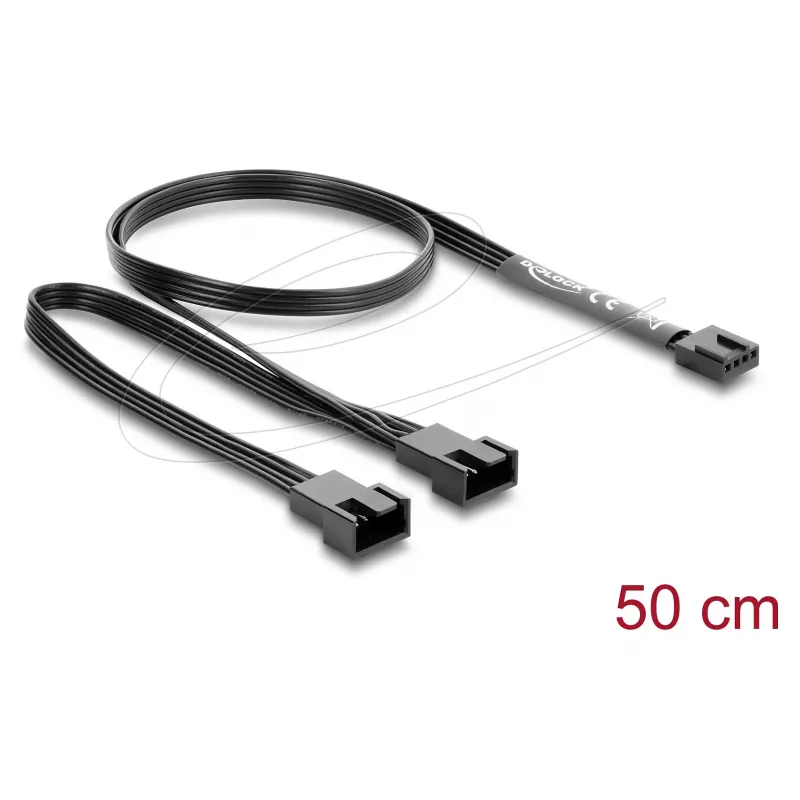

Internes Stromkabel DELOCK 84543 — 4-Pin-PWM auf dual 4-Pin-PWM, 0,5 m

Das interne Stromkabel DELOCK 84543 ist ein 0,5 m langes Splitterkabel, das einen 4-Pin-PWM-Anschluss in zwei 4-Pin-PWM-Anschlüsse umwandelt. Es ist für den internen Einsatz im PC-Gehäuse vorgesehen und ermöglicht, dass zwei PWM-Lüfter oder -Geräte einen einzigen PWM-Header nutzen, um eine synchronisierte Drehzahlregelung und Stromverteilung zu erreichen. Das Kabel wird als Einzelstück geliefert und ist so konzipiert, dass es das PWM-Steuersignal beibehält und gleichzeitig beide angeschlossenen Geräte mit Strom versorgt.

Vorteile

Das Kabel ermöglicht eine zentrale Lüftersteuerung, indem das PWM-Signal und die Stromleitung auf zwei Ausgänge dupliziert werden, ohne dass zusätzliche Mainboard-Header erforderlich sind. Seine 22-AWG-Leiter und der PVC-Mantel bieten ein ausgewogenes Verhältnis von Flexibilität und Haltbarkeit für typische PC-Installationen. Mit einer maximalen Nennleistung von 1 A bei 12 V pro Gesamtkabel und standardisierten 4-Pin-PWM-Anschlüssen gewährleistet der Splitter die Kompatibilität mit gängigen PWM-Lüftern und Mainboard-Lüfterheadern.

Geeignet für

• Anschluss von zwei PWM-Lüftern an einen einzigen Mainboard-PWM-Header
• Hinzufügen weiterer Gehäuse- oder CPU-Lüfter, wenn nur begrenzt Header verfügbar sind
• Synchronisierung der Lüfterdrehzahlen für eine koordinierte Kühlung in Desktops und kleinen Servern

Wichtige technische Daten

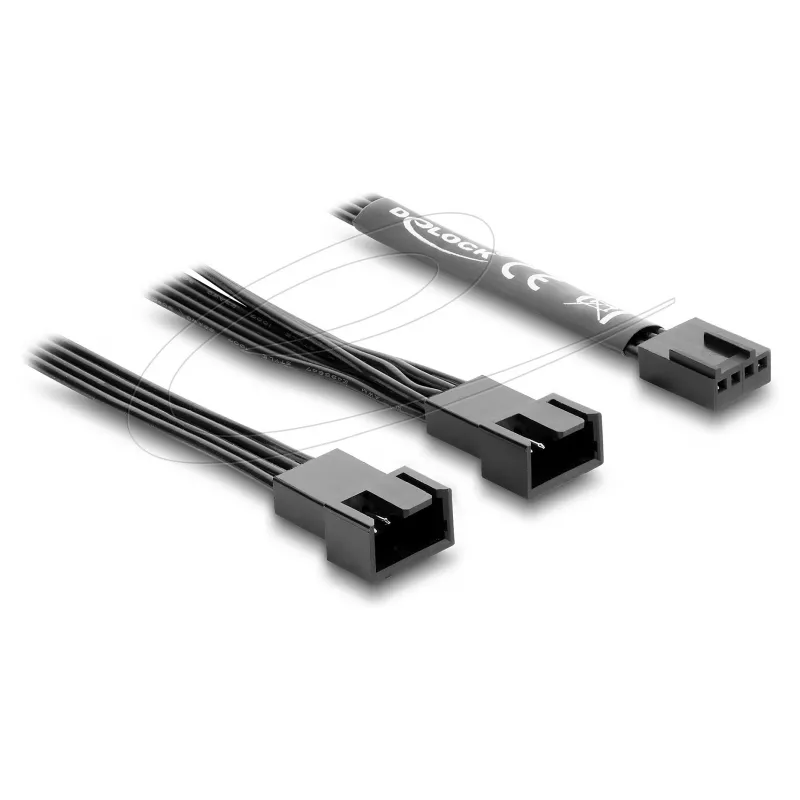

• Anschlusskonfiguration: 1 × 4-Pin-PWM (Buchse) auf 2 × 4-Pin-PWM (Stecker)
• Kabellänge: 0,5 m
• Leiterquerschnitt: 22 AWG
• Maximaler Strom: 1 A
• Maximale Spannung: 12 V
• Rastermaß: 2,54 mm
• Mantelmaterial: PVC
• Farbe: Schwarz

Verwendung

Stecken Sie den einzelnen 4-Pin-PWM-Buchsenstecker in den PWM-Header des Mainboards oder Controllers und achten Sie auf die richtige Ausrichtung, sodass die PWM- und Stromkontakte übereinstimmen. Verbinden Sie jeden der beiden 4-Pin-PWM-Stecker mit den Lüftern oder PWM-Geräten, die Sie steuern möchten. Überprüfen Sie nach dem Anschließen im System-BIOS oder in der Lüftersteuerungssoftware, ob das Mainboard die angeschlossenen Lüfter erkennt und die PWM-Steuerung aktiv ist. Verlegen Sie das Kabel im Gehäuse so, dass der Luftstrom nicht behindert wird und es nicht mit beweglichen Teilen in Berührung kommt.

Empfehlungen

Überschreiten Sie nicht die angegebenen Nennwerte für Strom und Spannung. Wenn der kombinierte Lüfterstrom die Kabelbelastbarkeit übersteigt, verwenden Sie einen dedizierten Lüfter-Hub mit eigener Stromversorgung. Stellen Sie sicher, dass die Anschlüsse fest sitzen, und vermeiden Sie scharfe Biegungen in der Nähe der Anschlussenden. Überwachen Sie zur optimalen Kühlungsverwaltung nach der Installation die Lüfterdrehzahlen und passen Sie die BIOS- oder Softwareeinstellungen nach Bedarf an.
