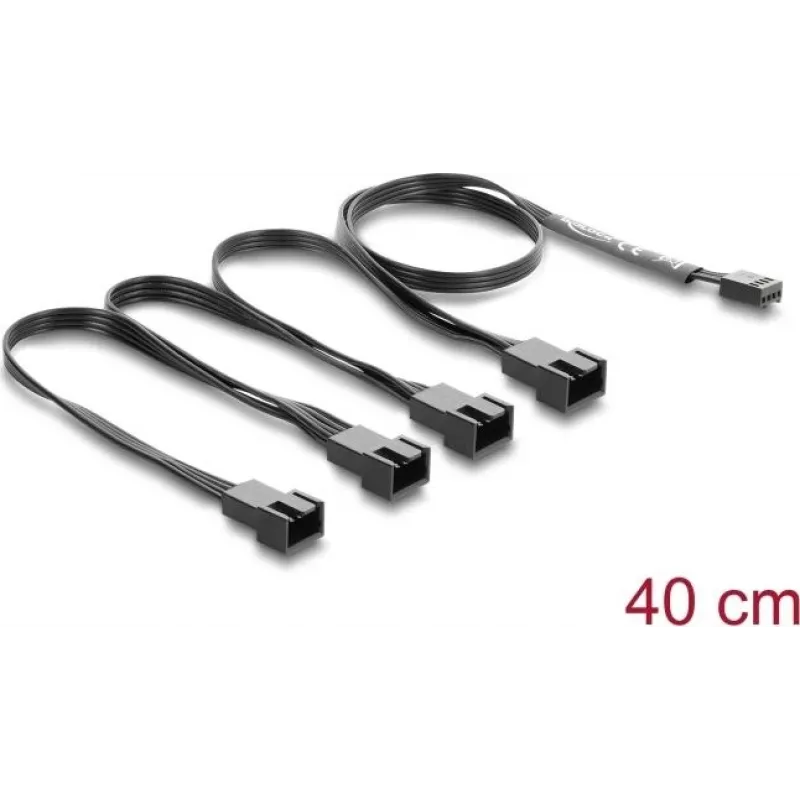

Internes Stromkabel DELOCK 84540 — 4-Pin PWM auf 4×4-Pin PWM Splitter, 0,4 m

DELOCK 84540 internes Stromkabel ist ein 0,4 m PWM-Splitter, der einen 4-Pin PWM-Header in vier 4-Pin PWM-Ausgänge umwandelt. Das Kabel enthält einen einzigen 4-Pin PWM-Eingangsstecker und vier 4-Pin PWM-Ausgangsstecker, sodass mehrere PWM-gesteuerte Lüfter oder Peripheriegeräte in einem PC- oder Servergehäuse von einem einzigen Motherboard-Header aus mit Strom versorgt und signalisiert werden können. Die kompakte Länge von 0,4 m und die schwarze Farbe machen es ideal für eine ordentliche Kabelführung in Gehäusen und Racks, wo kurze, interne Lüfterverkabelung benötigt wird.

Vorteile

Dieser Delock 4-Pin PWM auf 4×4-Pin PWM Splitter ermöglicht die zentrale Steuerung mehrerer Lüfter über einen einzigen PWM-Header und reduziert den Bedarf an zusätzlichen Lüftersteuerungen oder mehreren Motherboard-Headern. Mit 22 AWG Verdrahtung und Unterstützung für typische 12 V Lüftersysteme ermöglicht das Kabel eine gleichzeitige Stromversorgung und PWM-Signalverteilung bei ordentlichem internen Kabelmanagement. Die unkomplizierte Steckeranordnung vereinfacht Installation und Austausch der Lüfterverkabelung in Desktops und Servern.

Geeignet für

• Anschluss von bis zu vier 4-Pin PWM-Lüftern an einen Motherboard-PWM-Header
• Erweiterung der Lüfteranschlüsse in Desktop-PCs und kleinen Servern
• Zentrale PWM-Lüftersteuerung und -überwachung von einem einzigen Header aus
• Kurze interne Kabelführungen für Gehäuse- oder Rack-Systeme

Technische Spezifikationen

• Steckerkonfiguration: 1 × 4-Pin PWM Eingang auf 4 × 4-Pin PWM Ausgänge
• Kabellänge: 0,4 m
• Kabelquerschnitt: 22 AWG
• Rastermaß: 2,54 mm
• Nennspannung: max. 12 V
• Nennstrom: max. 1 A pro Ausgang
• Farbe: Schwarz
• Steckerausrichtung: Gerade 4-Pin PWM männlich/weiblich je nach Anwendung

Verwendung

Verbinden Sie den einzelnen 4-Pin PWM-Eingangsstecker mit dem Motherboard oder einem PWM-fähigen Lüfter-Header und achten Sie auf die korrekte Pin-Belegung für Strom, Masse, Drehzahlmesser und PWM-Signal. Stecken Sie jeden 4-Pin PWM-Ausgangsstecker in den entsprechenden Lüfter oder das PWM-Peripheriegerät. Stellen Sie sicher, dass die Gesamtstromaufnahme die angegebenen Grenzwerte nicht überschreitet und dass der Motherboard-Header die angeschlossenen Lüftertypen unterstützt. Verlegen Sie das Kabel im Gehäuse so, dass es den Luftstrom nicht behindert oder mit beweglichen Teilen kollidiert.

Empfehlungen

Überschreiten Sie nicht die maximale Nennstromstärke pro Ausgang und überprüfen Sie die Fähigkeiten des Motherboard-Headers, bevor Sie mehrere Lüfter anschließen. Erwägen Sie bei Hochstromlüftern oder vielen Geräten die Verwendung eines aktiven Lüfter-Hubs oder einer separaten Stromquelle. Berücksichtigen Sie die Kabellänge von 0,4 m bei der Planung der Lüfterplatzierung, um sicherzustellen, dass die Stecker ohne Zugbelastung erreicht werden.
