Internes Stromkabel Alphacool 25054 80 m gerade Stecker

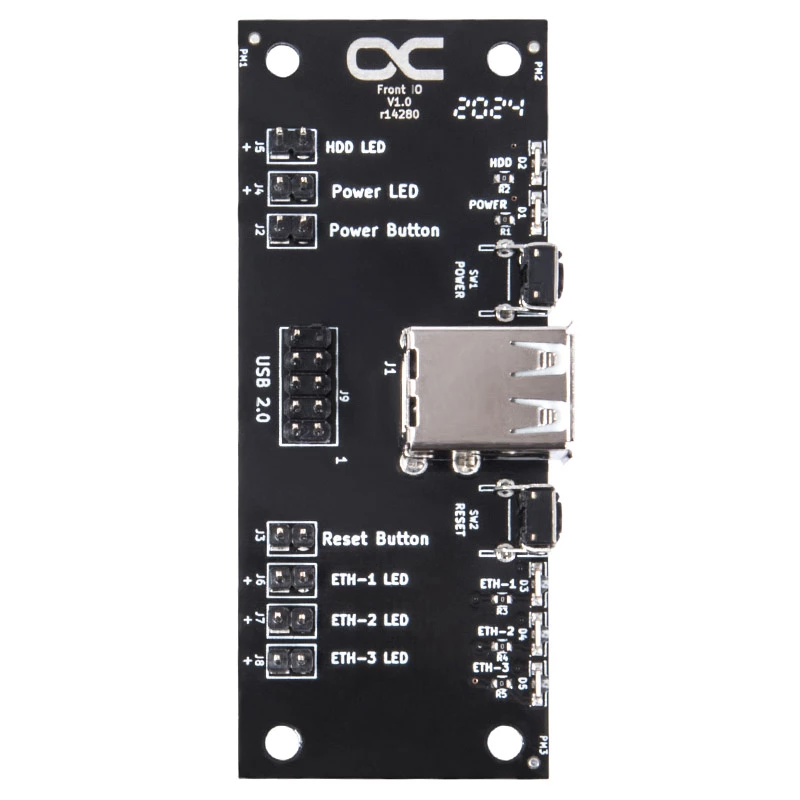

Das Alphacool-Front-I/O-Panel für 1U- bis 4U-Servergehäuse bietet grundlegende Frontkonnektivität und Statusanzeigen für Server-Racks. Es integriert zwei USB-2.0-Anschlüsse sowie Netz- und Reset-Schalter und einen Satz Status-LEDs für Strom, Festplattenaktivität und Netzwerkverbindungen. Die Platine wird mit vier Schrauben befestigt und verwendet Befestigungslöcher mit einem Innendurchmesser von 3,5 mm und Mittenabständen von 74 mm x 24 mm.

Vorteile

Dieses Front-I/O-Panel kombiniert USB-2.0-Konnektivität mit klarer Statusanzeige für HDD, Strom und bis zu drei Netzwerkverbindungen. Alle LEDs und Schalter verwenden 2-polige Stecker, um Installation und Austausch zu vereinfachen. Das kompakte Befestigungsmuster und die Fixierung mit vier Schrauben machen es geeignet für Standard-Alphacool-Serverrack-Frontblenden.

Geeignet für

• 1U–4U Alphacool-Servergehäuse
• Server-Racks, die Front-USB-2.0-Anschlüsse und grundlegende Status-LEDs benötigen
• Systeme, bei denen ein einfacher Austausch der Frontpanel-Verkabelung erforderlich ist

Wichtige Spezifikationen

• Anschlüsse: zwei USB-2.0-Anschlüsse (9-Pin-Header-Kabel), mehrere 2-polige Stecker für LEDs und Schalter
• LEDs: HDD-Aktivität, Betriebsanzeige, drei Netzwerkstatus-LEDs
• Schalter: Netz und Reset (2-polige Stecker)
• Befestigung: 4 Schrauben, Befestigungsloch-Innendurchmesser 3,5 mm; Mittenabstände 74 mm x 24 mm

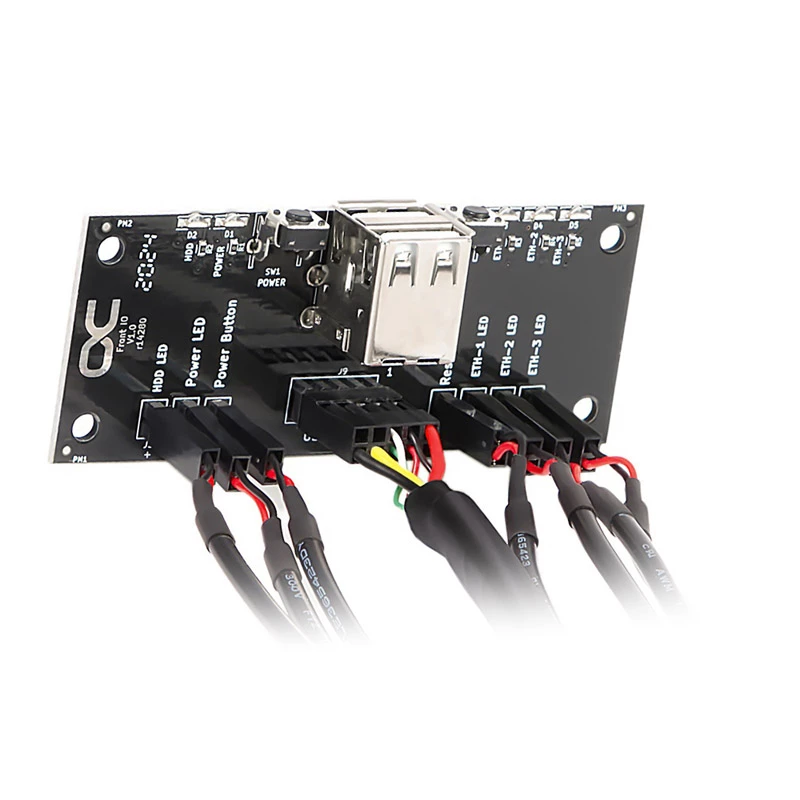

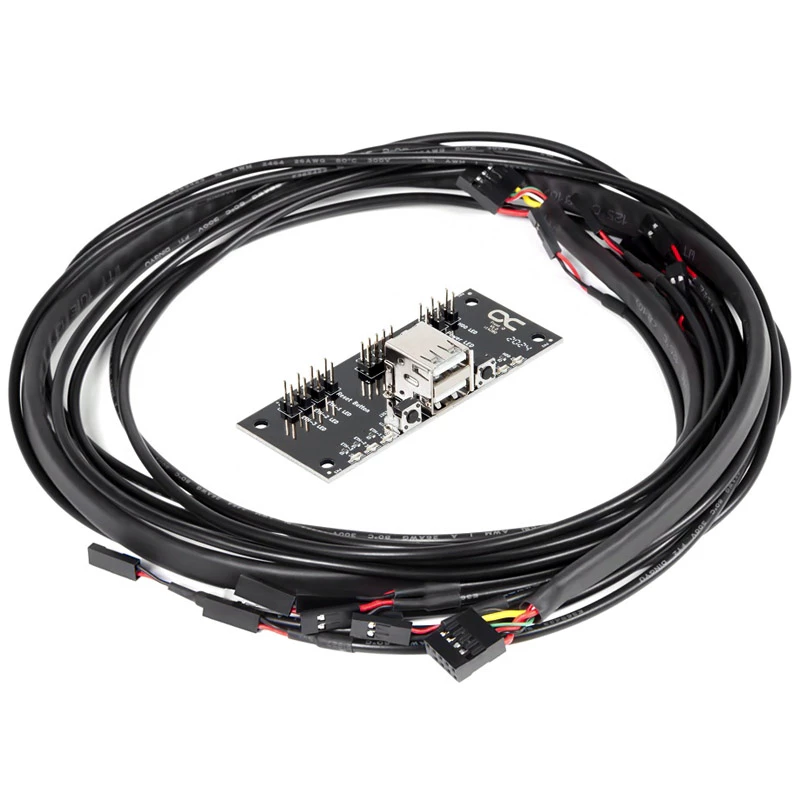

• Kabelsatz: 8 Kabel insgesamt; 7 zweiadrige LED-/Schalterkabel und 1 USB-2.0-9-Pin-Header-Kabel; Kabellänge 80 cm (reine Länge ohne Stecker)

Verwendung

Montieren Sie das Front-I/O-Panel im Servergehäuse mit den vier mitgelieferten Schrauben, die auf das Lochbild von 74 mm x 24 mm ausgerichtet sind. Schließen Sie jedes 2-polige LED- oder Schalterkabel an den entsprechenden Header auf dem Motherboard oder der Rückseiten-I/O-Platine an und befestigen Sie das USB-2.0-9-Pin-Header-Kabel am internen USB-Header des Motherboards. Stellen Sie sicher, dass die Polarität bei 2-poligen Steckern, sofern zutreffend, korrekt ist. Nachdem die Verbindungen sicher sind, testen Sie Netz-, Reset-, USB-Anschlüsse und LED-Anzeigen, um den ordnungsgemäßen Betrieb zu überprüfen.

Empfehlungen

Verwenden Sie den mitgelieferten 80-cm-Kabelsatz, um die Verbindungen sauber im Gehäuse zu verlegen, und halten Sie LED- und USB-Kabel von Lüftern und heißen Komponenten fern. Überprüfen Sie die Steckerausrichtung, bevor Sie den Strom einschalten, um eine Verpolung an 2-poligen Steckern zu vermeiden.
