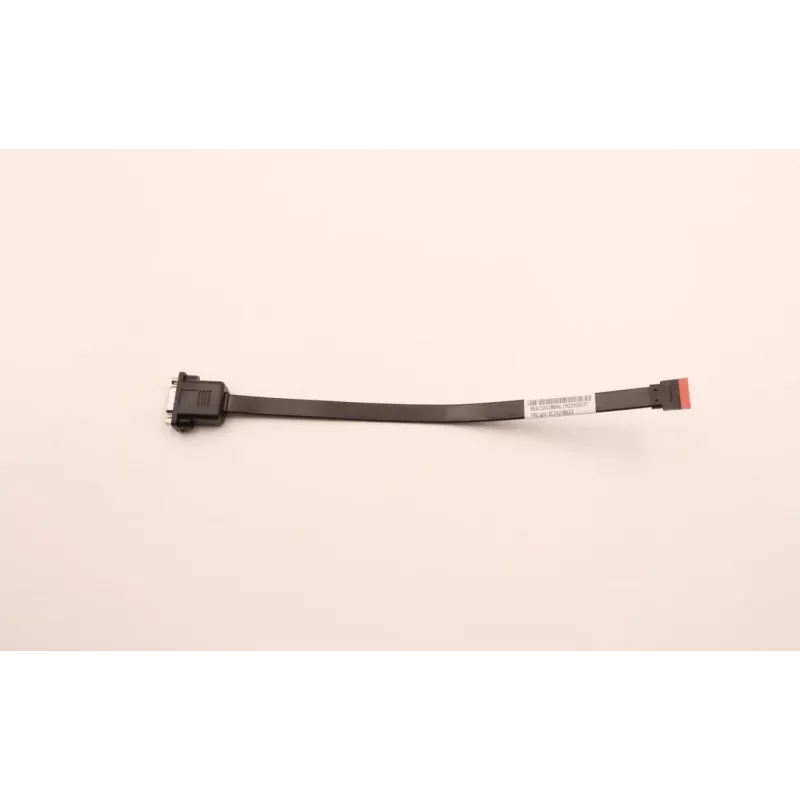

Internes Kabel Lenovo 250mm COM1 (Modell 5C10U58623) — 250 mm serielles COM1-Flachbandkabel

Das interne Kabel Lenovo 250mm COM1 (Modell 5C10U58623) ist ein 250 mm langes internes serielles COM1-Flachbandkabel, das für kompatible Lenovo-Systeme entwickelt wurde. Es bietet eine feste, flache Verbindung zwischen einem seriellen COM1-Header auf dem Motherboard und einem Frontpanel-Anschluss oder internen Erweiterungsmodul. Das Kabel ist für Reparatur, Austausch oder benutzerdefinierte Systemaufbauten vorgesehen, bei denen eine OEM-kompatible interne serielle Verbindung erforderlich ist und bei denen eine präzise Kabellänge und Steckerausrichtung wichtig sind.

Vorteile

Dieses interne serielle Flachbandkabel bietet eine standardisierte Steckeranordnung und eine gleichbleibende Länge von 250 mm, um eine vorhersehbare Verlegung im Gehäuse zu gewährleisten. Sein schlankes Flachbandlayout minimiert die Behinderung anderer interner Komponenten und unterstützt eine einfache Installation in kompakten Gehäusen. Das Kabel ist so gefertigt, dass es mit den internen Steckerbelegungen von Lenovo übereinstimmt, wodurch das Risiko von Verdrahtungsfehlern und Kompatibilitätsproblemen beim Austausch von Originalteilen reduziert wird.

Geeignet für

• Reparatur oder Austausch eines beschädigten internen COM1-Kabels in kompatiblen Lenovo-Desktops oder Workstations
• Verbinden eines seriellen COM1-Headers auf dem Motherboard mit einem seriellen Frontpanel-Anschlussmodul
• Individuelle PC-Builds, die eine interne serielle Verbindung mit einer festen Kabellänge von 250 mm erfordern
• Wartungs- und Servicearbeiten, bei denen eine OEM-kompatible interne Verkabelung erforderlich ist

Wichtige Spezifikationen

• Kabeltyp: flaches internes serielles Flachbandkabel
• Vorgesehener Anschluss: COM1 (seriell)
• Länge: 250 mm
• Steckerstil: Board-to-Board / Header-to-Modul Flachbandstecker, ausgelegt für interne Montage
• Physisches Profil: flach, flexibles Flachband für enge Verlegung
• Kompatibilität: spezifiziert für die Verwendung mit kompatiblen Lenovo-Systemen und internen seriellen Headern

Verwendung

Schalten Sie das System aus und trennen Sie es von allen Stromquellen, bevor Sie das Kabel installieren. Öffnen Sie das Gehäuse und identifizieren Sie den COM1-Header auf dem Motherboard und den Zielanschlusspunkt am Frontpanel oder Erweiterungsmodul. Richten Sie den Stecker des Kabels mit dem Header aus, achten Sie auf die korrekte Pin-Ausrichtung, und drücken Sie den Stecker vorsichtig, aber fest in die Buchse. Verlegen Sie das Flachbandkabel entlang vorhandener Kabelführungen oder Befestigungspunkte, um Störungen mit Lüftern, Laufwerken oder anderen Komponenten zu vermeiden. Schließen Sie das Gehäuse, stellen Sie die Stromversorgung wieder her und überprüfen Sie die serielle Schnittstelle im System-BIOS und im Betriebssystem.

Empfehlungen

Fassen Sie das Flachbandkabel an den Rändern an und vermeiden Sie scharfe Biegungen oder Knicke. Stellen Sie die korrekte Ausrichtung und den festen Sitz der Stecker sicher, um Schäden an den Pins zu vermeiden. Verwenden Sie die 250-mm-Länge, wenn eine feste Verlegung erforderlich ist; wenn ein längeres oder kürzeres Kabel benötigt wird, wählen Sie ein passend dimensioniertes kompatibles internes serielles Kabel. Überprüfen Sie regelmäßig die interne Verkabelung bei Wartungsarbeiten, um sichere Verbindungen und einen ungehinderten Luftstrom zu gewährleisten.
