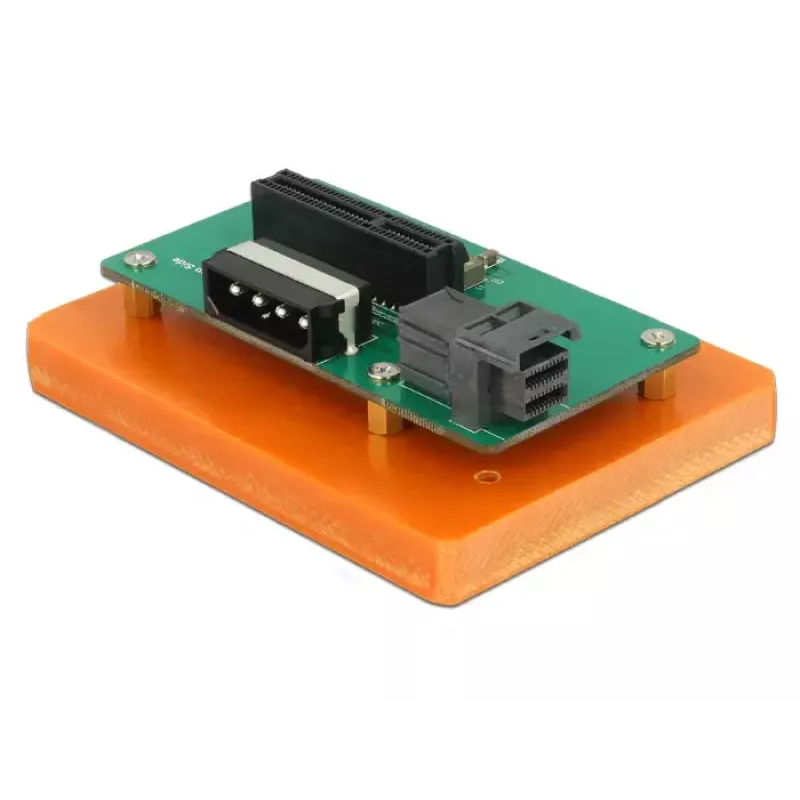

Interner PCIe-Adapter DeLOCK 62788

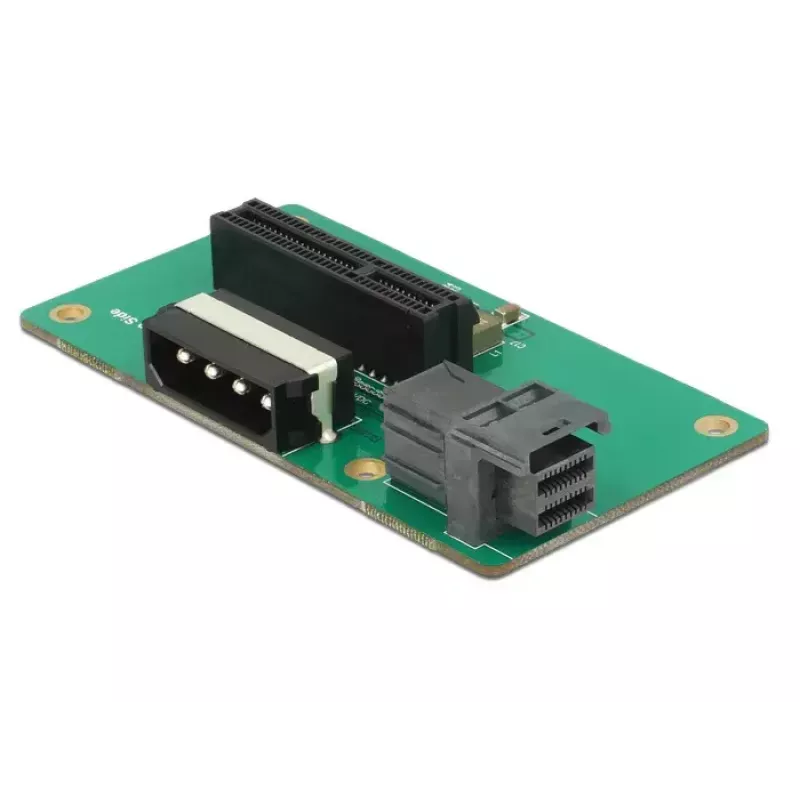

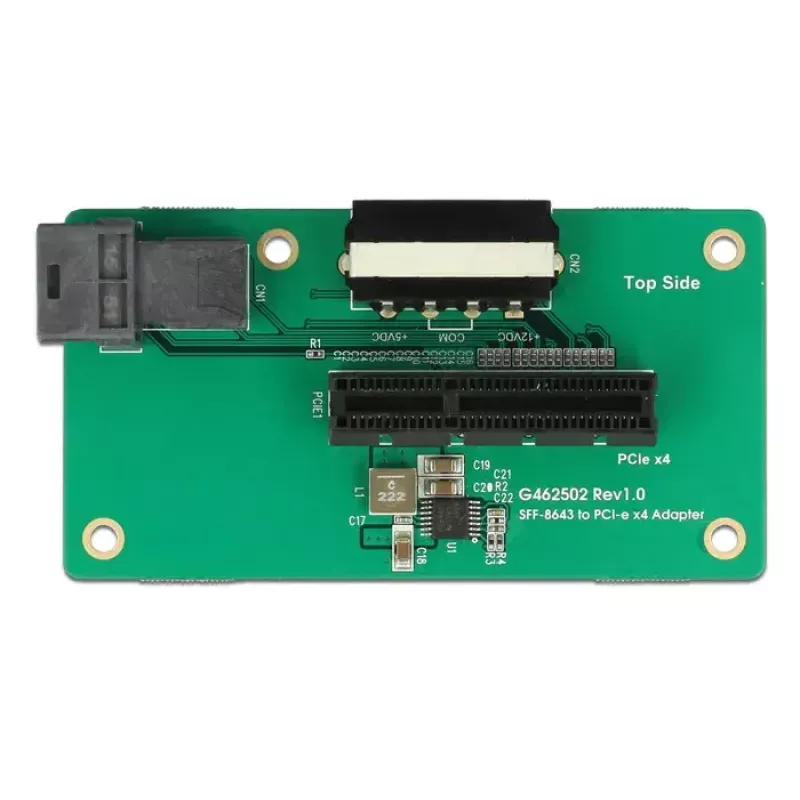

Der DeLOCK 62788 ist ein interner PCIe-Adapter, der über eine SFF-8643 (SAS) Host-Schnittstelle mit dem System verbunden wird und einen PCI Express x4 NVMe-Steckplatz bereitstellt. Er unterstützt den PCIe 3.0-Standard und ist zur Aufnahme von PCIe-Karten mit einem M.2-Steckplatz für M.2-PCIe-Module vorgesehen. Der Adapter hat ein kompaktes Design in Schwarz und Grün mit Abmessungen von ca. 70 mm × 95 mm × 10 mm.

Vorteile

Dieser Adapter ermöglicht das Hinzufügen eines NVMe-fähigen PCIe x4-Steckplatzes zu Systemen mit einer SFF-8643-Hostverbindung und unterstützt PCIe 3.0-Übertragungsgeschwindigkeiten. Sein interner Formfaktor und die Standard-Schnittstellen machen ihn geeignet für die Integration in Servern oder Workstations, wo M.2-PCIe-Module über eine PCIe-Karte genutzt werden sollen. Die kompakten Abmessungen erleichtern die Installation in beengten Innenräumen.

Geeignet für

• Hinzufügen eines PCIe x4 NVMe-Steckplatzes zu Systemen mit SFF-8643 (SAS)-Hostanschlüssen
• Verwendung von PCIe-Karten, die einen M.2-PCIe-Steckplatz für M.2-NVMe-Module tragen
• Aufrüstung interner Speicheroptionen in Servern oder Workstations

Wichtige Spezifikationen

• Host-Schnittstelle: SFF-8643 (SAS)
• Ausgabe-Schnittstelle: PCI Express x4 (NVMe-Steckplatz)
• PCIe-Standard: PCIe 3.0
• Intern: Ja
• Produktfarbe: Schwarz, Grün
• Abmessungen (B × T × H): 70 mm × 95 mm × 10 mm

Verwendung

Installieren Sie den Adapter innerhalb des Systems und verbinden Sie das SFF-8643-Kabel vom Host mit dem SAS-Anschluss des Adapters. Stecken Sie eine kompatible PCIe-Karte, die einen M.2-PCIe-Steckplatz enthält, in den PCIe x4 NVMe-Steckplatz des Adapters und sichern Sie sie gemäß den Anweisungen des Kartenherstellers. Stellen Sie sicher, dass das System während der Installation ausgeschaltet ist und alle Verbindungen fest sitzen, bevor Sie es einschalten.

Empfehlungen

Verwenden Sie PCIe-Karten und M.2-Module, die ausdrücklich PCIe 3.0 und NVMe unterstützen, um die erwartete Leistung zu erzielen. Überprüfen Sie den Gehäuse-Freiraum für die Abmessungen des Adapters und beachten Sie antistatische Vorsichtsmaßnahmen während der Installation. Konsultieren Sie die Motherboard- oder Systemdokumentation für SFF-8643-Anschlussrouting und Kompatibilität.
