Interner M.2 Adapter DeLOCK 65699

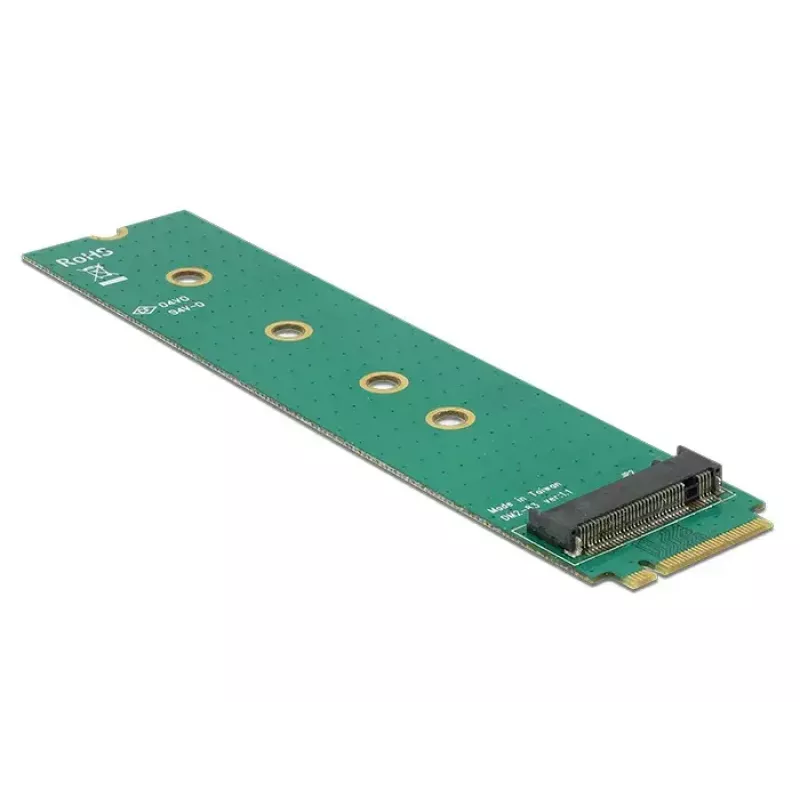

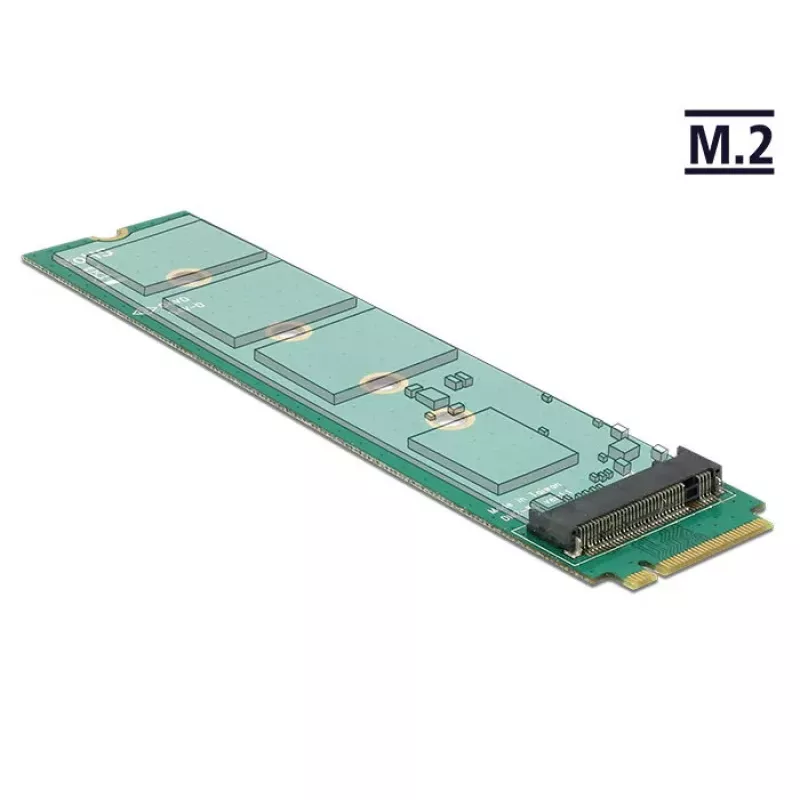

Der DeLOCK 65699 ist ein interner M.2-Adapter, der einen M.2-Key-M-Steckplatz in einen M.2-Key-A-Steckplatz umwandelt. Er bietet eine kompakte Lösung auf Platinenebene zur Anpassung von M.2-Schnittstellen innerhalb eines Computers oder eingebetteten Systems und passt in die standardmäßigen M.2-Montageabmessungen (25 x 110 x 4 mm).

Vorteile

Dieser Adapter ermöglicht Kreuzkompatibilität zwischen M.2-Key-M- und Key-A-Modulen, ohne dass externe Konverter erforderlich sind. Sein internes Platinendesign ist platzsparend und einfach in Systemen mit verfügbaren M.2-Steckplätzen zu installieren. Die Verpackung gewährleistet sichere Aufbewahrung und Transport.

Geeignet für

• Umwandlung eines internen M.2-Key-M-Steckplatzes zur Aufnahme von M.2-Key-A-Modulen
• Integration in Desktop-PCs, Workstations oder eingebettete Systeme mit M.2-Steckplätzen
• Hardware-Prototyping und Modifikationen, bei denen eine Anpassung der M.2-Schnittstelle erforderlich ist

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 65699
• EAN: 4043619656998
• Host-Schnittstelle: M.2 (Key M)
• Ausgangsschnittstelle: M.2 (Key A)
• Abmessungen: 25 mm (B) × 110 mm (T) × 4 mm (H)
• Verpackungsart: Karton

Anwendung

Schalten Sie das System vor der Installation aus und ziehen Sie den Netzstecker. Suchen Sie den M.2-Key-M-Steckplatz auf der Hauptplatine, richten Sie den Adapter mit dem Steckplatz aus und führen Sie ihn vorsichtig im richtigen Winkel ein. Anschließend befestigen Sie ihn mit der M.2-Montagehardware des Systems. Schließen Sie nach der Installation das gewünschte M.2-Key-A-Modul an den Adapter an und sorgen Sie dafür, dass das Modul gemäß den standardmäßigen M.2-Montageverfahren fixiert wird. Schalten Sie das System ein und überprüfen Sie die Geräteerkennung im Betriebssystem oder BIOS.

Empfehlungen

Verwenden Sie den Adapter nur mit kompatiblen M.2-Modulen und beachten Sie ESD-Vorsichtsmaßnahmen während der Installation. Überprüfen Sie den mechanischen Freiraum und die elektrische Kompatibilität zwischen Host- und Zielmodulen, bevor Sie das System einschalten.
