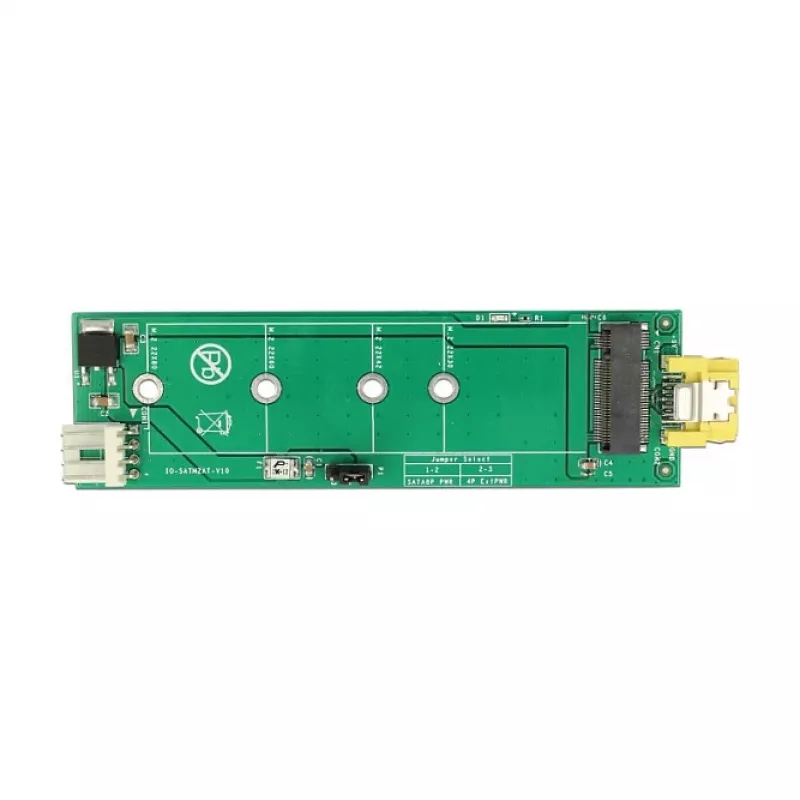

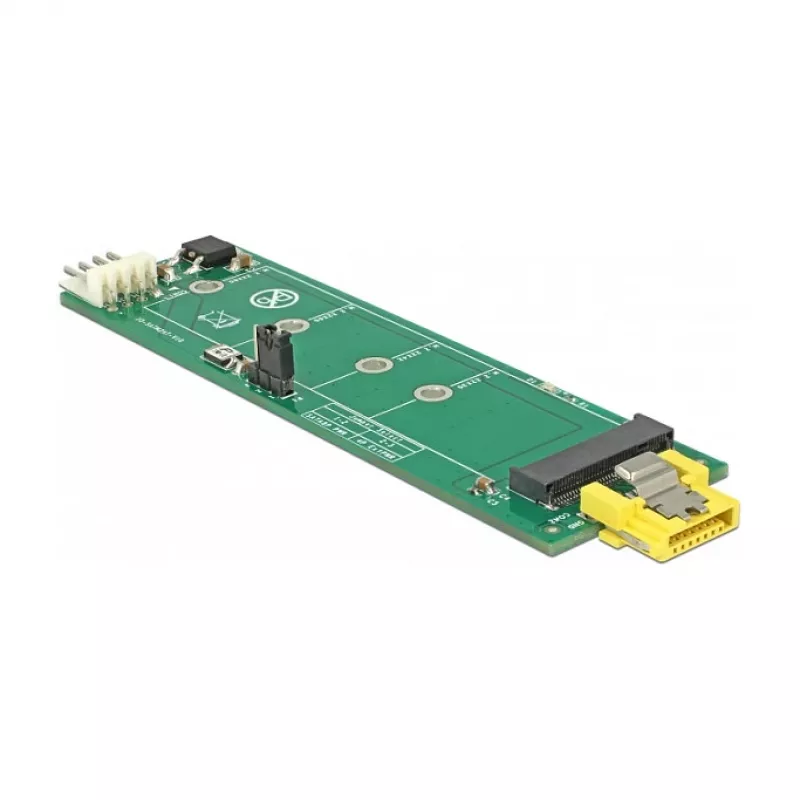

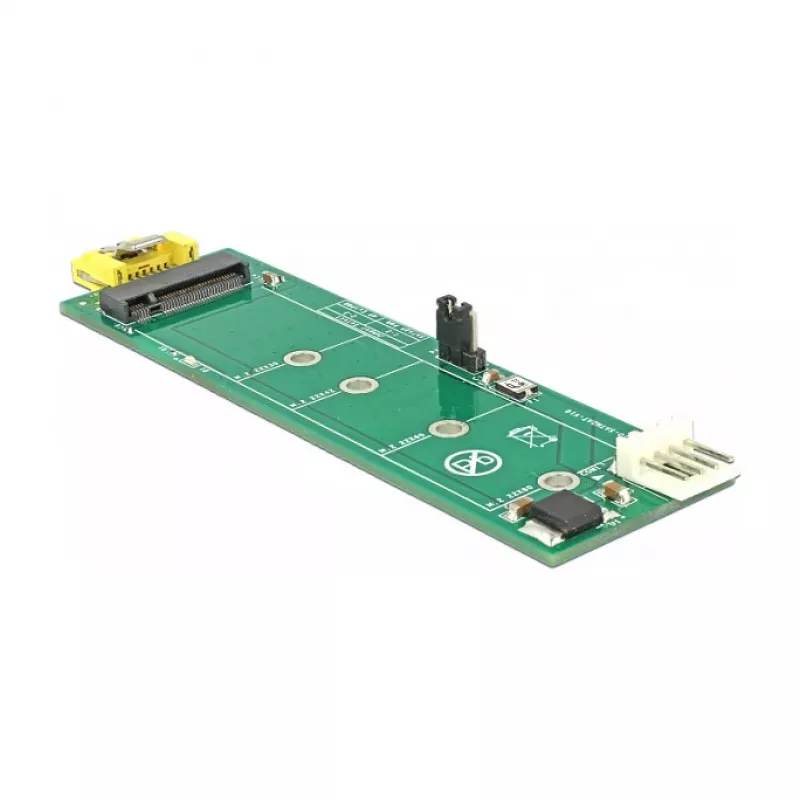

Interner M.2-Adapter DeLOCK 63917

Der interne M.2-Adapter DeLOCK 63917 ermöglicht die Installation von M.2 SATA SSDs der Größen 2280, 2260, 2242 und 2230 in Systemen, die eine Standard-SATA-Schnittstelle verwenden. Der Adapter unterstützt Datenübertragungsraten nach SATA III mit bis zu 6 Gbit/s, verfügt über LED-Anzeigen für Aktivität und Stromversorgung und passt mit den Abmessungen 30 mm (Breite) × 114 mm (Tiefe) × 11 mm (Höhe) in kompakte Räume. Die Stromversorgung kann entweder über einen SATA-Pin-8-Netzstecker ohne zusätzliches Netzteil oder über einen Standard-SATA-Netzstecker erfolgen, wenn er an einen SATA-Port angeschlossen ist.

Vorteile

Der Adapter bietet Kompatibilität mit mehreren M.2-Formfaktoren (2280/2260/2242/2230) und unterstützt volle SATA-III-Geschwindigkeiten bis zu 6 Gbit/s. Sein kompaktes Design ermöglicht die Installation in beengten Räumen, während integrierte LEDs den visuellen Status für Stromversorgung und Aktivität anzeigen. Zu den Stromversorgungsoptionen gehören ein SATA-Pin-8-Netzstecker, der ein zusätzliches Netzteil überflüssig macht, oder ein Standard-4-Pin-SATA-Netzanschluss, wenn er an einem SATA-Port verwendet wird.

Geeignet für

• Aufrüstung von Desktop-PCs oder PCs mit kleinem Formfaktor mit einer M.2 SATA SSD
• Installation von M.2 SATA-Laufwerken in Systemen ohne native M.2-Steckplätze
• Testen oder Klonen von M.2 SATA SSDs über eine SATA-Schnittstelle

Wichtige technische Daten

• Unterstützte M.2-Größen: 2280, 2260, 2242, 2230
• Schnittstelle: SATA III (bis zu 6 Gbit/s)

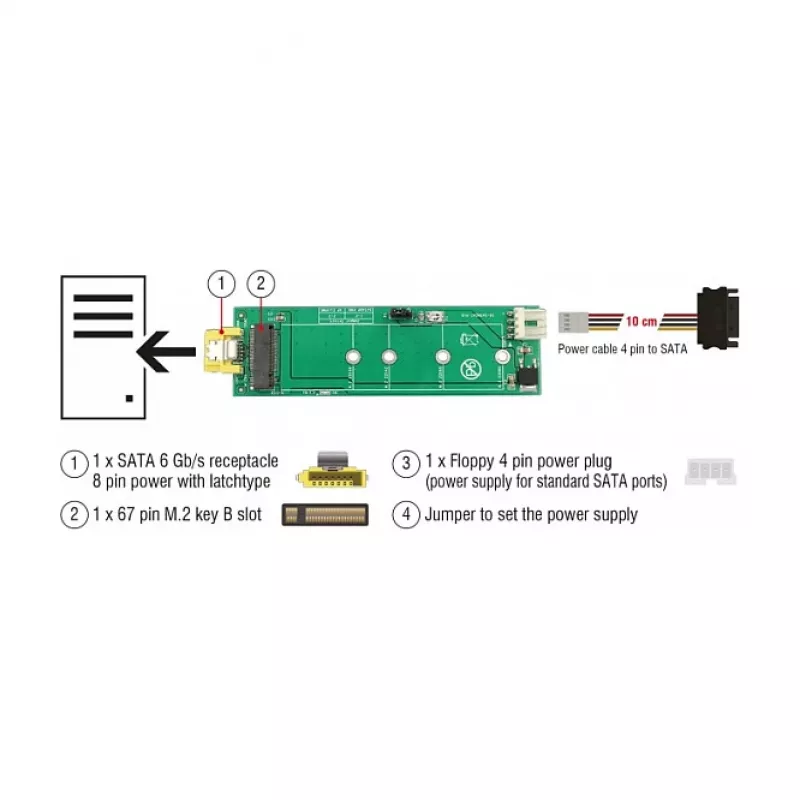

• Stromversorgung: SATA-Pin-8-Netzstecker oder Standard-4-Pin-SATA-Netzanschluss
• LED-Anzeigen: Stromversorgung und Aktivität
• Abmessungen: 30 mm × 114 mm × 11 mm
• Hersteller: DELOCK, MPN: 63917, EAN: 4043619639175

Verwendung

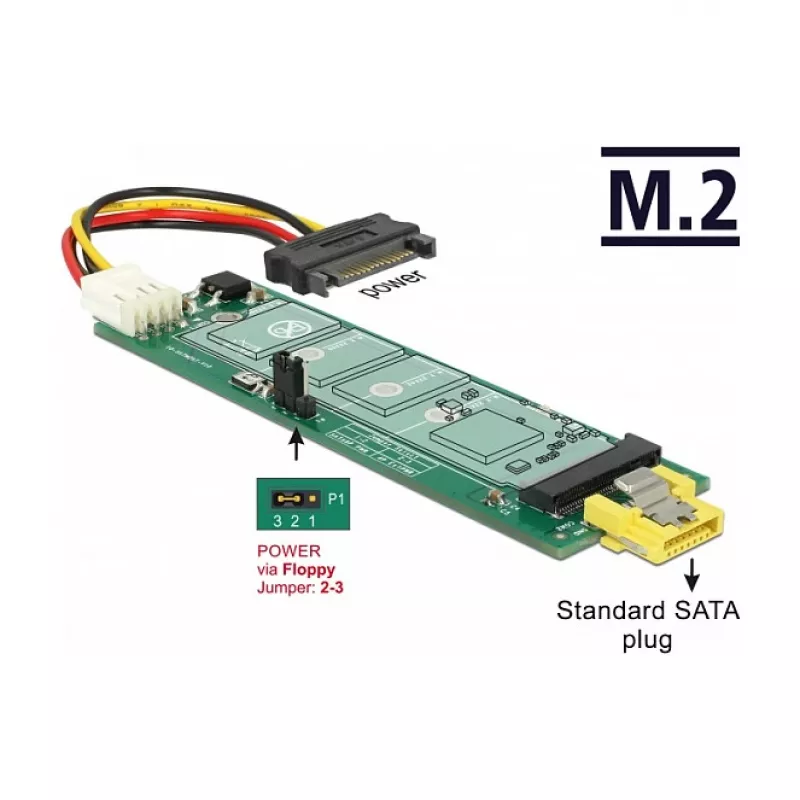

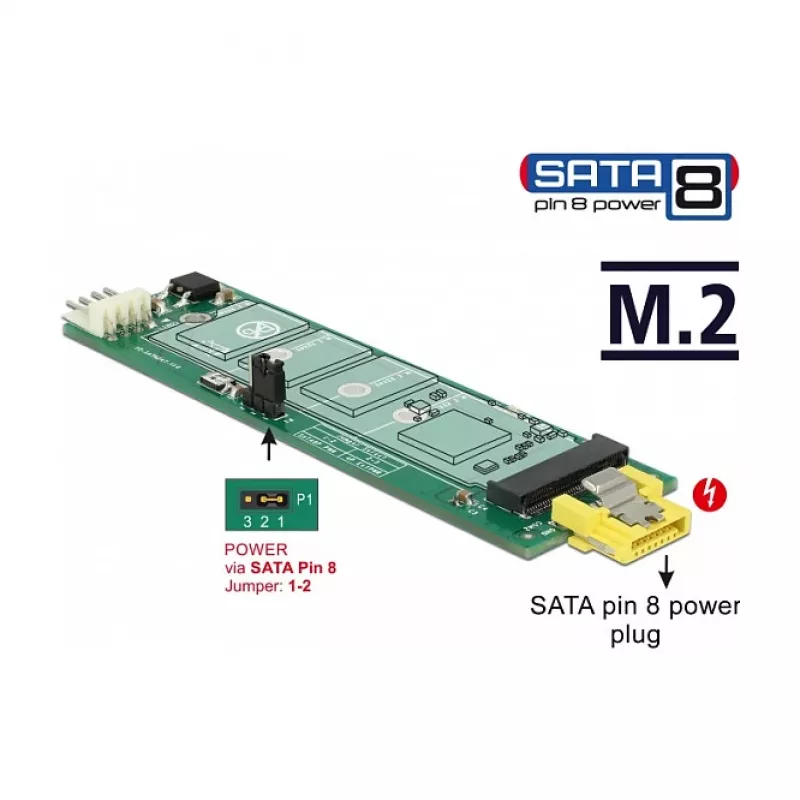

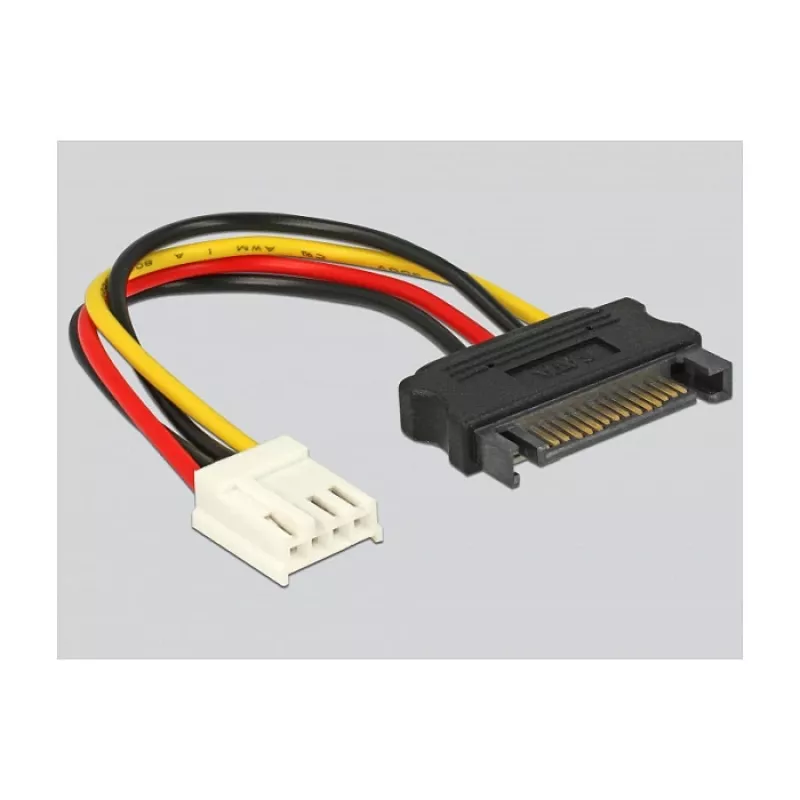

Stecken Sie die M.2 SATA SSD in den entsprechenden M.2-Steckplatz am Adapter und befestigen Sie sie mit der passenden Befestigungsschraube oder dem Abstandshalter für die gewählte Kartenlänge (2280/2260/2242/2230). Wenn Sie direkt an eine SATA-Stromschiene anschließen, die einen Pin-8-Netzstecker bereitstellt, verbinden Sie den Pin-8-Netzstecker mit dem Adapter – es ist kein zusätzliches Netzteil erforderlich. Wenn Sie den Adapter an einen Standard-SATA-Datenport anschließen, schließen Sie ein 4-Pin-SATA-Netzkabel zur Stromversorgung an. Verbinden Sie abschließend das SATA-Datenkabel vom Adapter mit dem Motherboard oder SATA-Controller, schalten Sie das System ein und überprüfen Sie die LED-Anzeigen für Stromversorgung und Aktivität. Installieren Sie bei Bedarf Treiber oder initialisieren Sie das Laufwerk im Betriebssystem; der Adapter ist mit gängigen Windows-Versionen kompatibel, einschließlich Windows 7, 8 und 8.1.

Empfehlungen

Behandeln Sie die M.2 SSD und den Adapter auf einer antistatischen Oberfläche, verwenden Sie den richtigen Abstandshalter/die richtige Schraube für die Länge des M.2-Moduls, um mechanische Belastungen zu vermeiden, und stellen Sie vor dem Einschalten sicher, dass die SATA-Stromverbindung korrekt und auf Ihre Systemkonfiguration abgestimmt ist.
