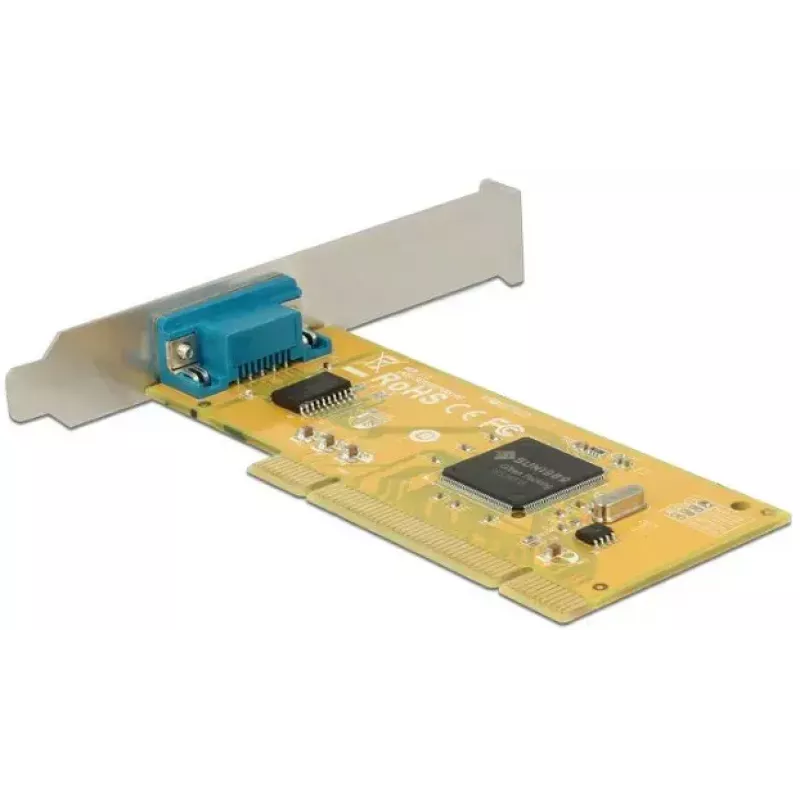

Interne RS-232-Karte DeLOCK 89592

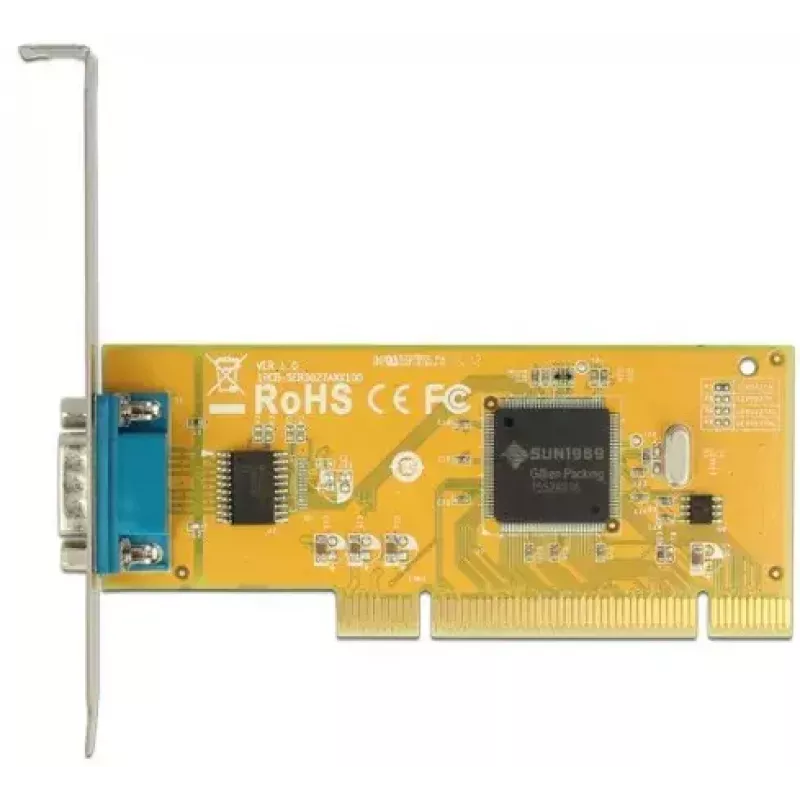

Die interne RS-232-Karte DeLOCK 89592 fügt einem PC über eine 32-Bit-PCI-Schnittstelle einen externen seriellen RS-232-Anschluss hinzu. Die Karte verwendet den SUN1989-Chipsatz, verfügt über einen externen DB9-Stecker und wird mit einem Low-Profile-Bracket für den Einbau in kompakte Systeme geliefert. Sie unterstützt standardmäßige serielle Signale und bietet ESD-Schutz sowie einen FIFO-Puffer für zuverlässige Datenübertragung.

Vorteile

Die Karte unterstützt die PCI-Spezifikationen 3.0/2.3/2.2/2.1 bei 33 MHz und ist sowohl mit 32-Bit- als auch mit 64-Bit-PCI-Steckplätzen sowie mit 3,3-V- und 5-V-Stromversorgung kompatibel. Sie bietet ±2 kV ESD-Schutz für alle seriellen Signale, einen 128-Byte-FIFO-Puffer und Kompatibilität mit dem 16C950-UART-Standard. Die Karte erreicht Datenübertragungsraten von bis zu 115,2 kb/s und arbeitet in typischen PC-Temperatur- und Feuchtigkeitsbereichen.

Geeignet für

Wichtige technische Daten

Anwendung

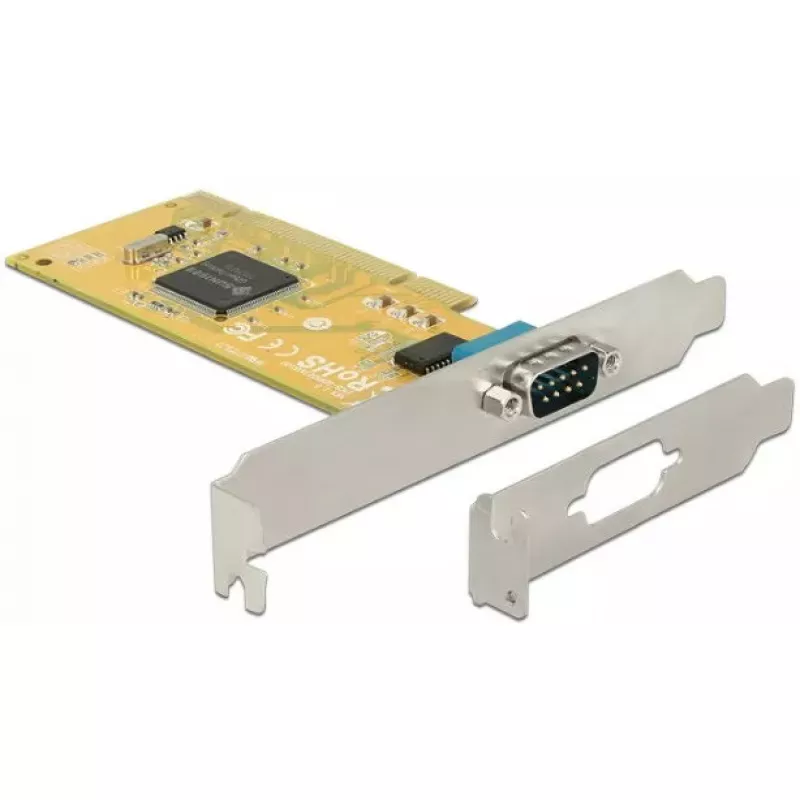

Installieren Sie die Karte in einem freien 32-Bit-PCI-Steckplatz auf dem Motherboard, befestigen Sie das Bracket und schließen Sie das externe RS-232-Gerät an den DB9-Stecker an. Bei Einbau in ein kompaktes Gehäuse ersetzen Sie vor der Montage das Full-Height-Bracket durch das mitgelieferte Low-Profile-Bracket. Starten Sie nach der Hardwareinstallation das System und installieren Sie die erforderlichen Treiber für Ihr Betriebssystem (das Produkt ist mit Windows 10, 8.1 und 7 kompatibel). Überprüfen Sie, ob der COM-Anschluss im Gerätemanager angezeigt wird, und konfigurieren Sie die seriellen Parameter (Baudrate, Parität, Datenbits, Stoppbits) entsprechend den Anforderungen des angeschlossenen Geräts.

Empfehlungen

Verwenden Sie für stabile serielle Kommunikation abgeschirmte RS-232-Kabel und sorgen Sie für eine ordnungsgemäße Erdung der angeschlossenen Geräte. Setzen Sie die Karte keinen Temperaturen oder Feuchtigkeitswerten außerhalb der angegebenen Bereiche aus und handhaben Sie die Platine mit antistatischen Vorsichtsmaßnahmen.
