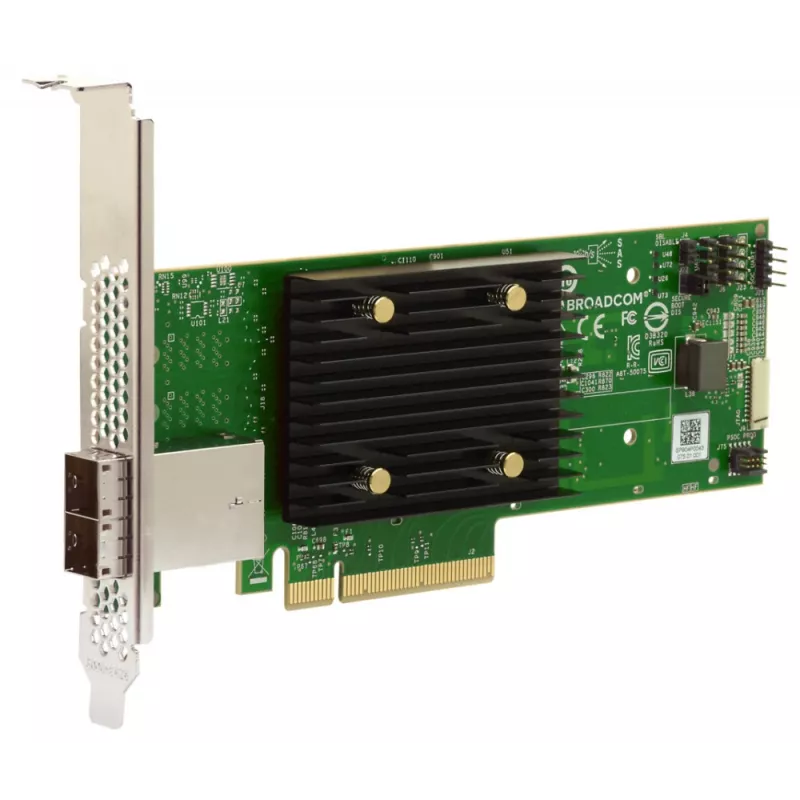

Interne Mini-SAS Schnittstellenkarten-Adapter Lenovo ISG 4Y37A78837 — PCIe Host, Mini-SAS Ausgang, 12 Gbit/s

Der Lenovo ISG 4Y37A78837 ist ein interner Mini‑SAS Schnittstellenkarten-Adapter, der für die Server-Speicheranbindung entwickelt wurde. Er wird in einen PCIe-Hoststeckplatz eingebaut und stellt externe Mini‑SAS-Anschlüsse mit einer Übertragungsrate von bis zu 12 Gbit/s bereit, sodass externe Speichergehäuse und Bandlaufwerke angeschlossen werden können, die mit Mini‑SAS kompatibel sind. Der Adapter wird als Einzeleinheit geliefert und ist für mehrere Regionen zertifiziert (FCC Part 15 Class A, AS/NZS CISPR 22, ICES‑003 Class B).

Vorteile

Der Adapter kombiniert PCIe 4.0-Hostanbindung mit externen Mini‑SAS HD-Ports, um einen hohen Durchsatz für externen Speicher zu liefern. Er unterstützt gängige Server-Speicherfunktionen wie S.M.A.R.T.-Überwachung und ist speziell für ThinkSystem-Server und kompatible Speicher-Arrays konzipiert. Das kompakte Anschlusslayout bietet je nach Modell entweder zwei oder vier externe x4 Mini‑SAS HD-Verbindungen und ermöglicht so eine flexible externe Erweiterung mit 12 Gbit/s pro Verbindung.

Geeignet für

• Anbindung externer Speichergehäuse (z. B. Lenovo ThinkSystem DE Series)
• Anschluss von LTO-Bandbibliotheken und -Laufwerken
• Erweiterung der Server-Speicherkapazität über externe JBODs
• Serverumgebungen, die 12 Gbit/s SAS-Konnektivität erfordern

Technische Daten

• Marke: Lenovo
• Modell / MPN: 4Y37A78837
• Formfaktor: Interner PCIe-Adapter
• Host-Schnittstelle: PCIe (PCIe 4.0 kompatibel)
• Ausgangsschnittstelle: Externe Mini‑SAS HD-Anschlüsse (je nach Variante zwei oder vier x4-Verbindungen)
• Übertragungsrate: Bis zu 12 Gbit/s pro Verbindung
• Zertifizierungen: FCC Part 15 Class A, AS/NZS CISPR 22, ICES‑003 Class B
• Lieferumfang: 1 Einheit

Verwendung

Fahren Sie den Server herunter und installieren Sie den Adapter gemäß den Anweisungen des Serverherstellers in einen freien PCIe-Steckplatz. Befestigen Sie die Karte, schließen Sie kompatible externe Mini‑SAS HD-Kabel von den externen Ports des Adapters an das gewünschte Speichergehäuse oder Bandgerät an und schalten Sie das System dann ein. Installieren oder überprüfen Sie die entsprechenden Treiber und die Firmware auf dem Host-Betriebssystem und bestätigen Sie die Geräteerkennung in den Server-Management-Dienstprogrammen. Verwenden Sie für beste Ergebnisse zertifizierte Mini‑SAS-Kabel und stellen Sie die Firmware-Kompatibilität zwischen Adapter und externem Speicher sicher.

Empfehlungen

Verwenden Sie diesen Mini‑SAS-Adapter in Server-Racks mit kompatiblem ThinkSystem-Speicher oder anderen zertifizierten SAS-Gehäusen. Passen Sie Kabellänge und Schirmung an Ihre Umgebung an, halten Sie die Firmware auf dem neuesten Stand und befolgen Sie die Installations- und Sicherheitsrichtlinien von Lenovo, um eine zuverlässige externe Konnektivität mit 12 Gbit/s zu gewährleisten.
