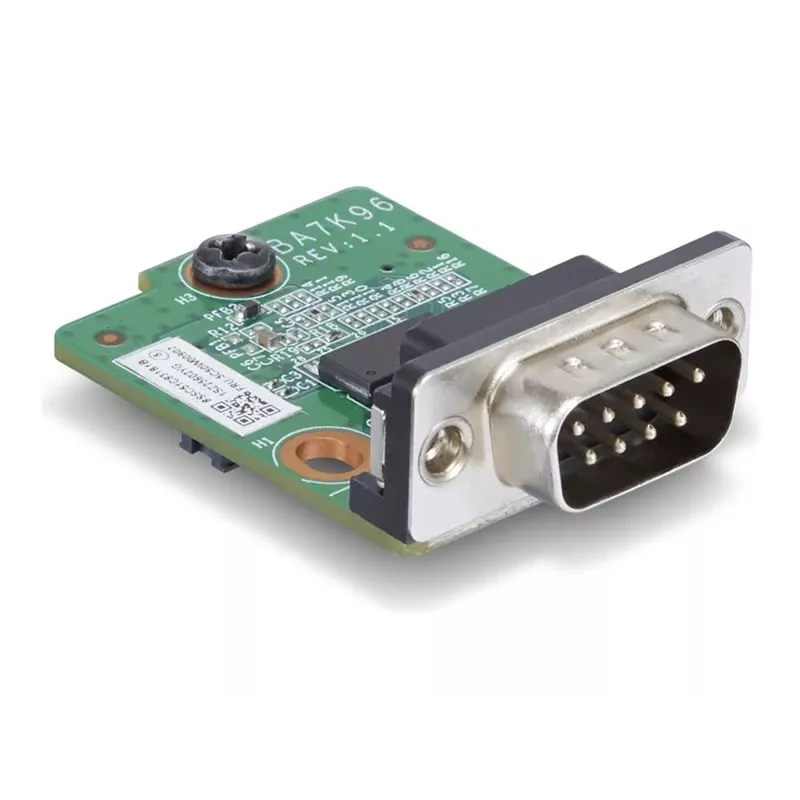

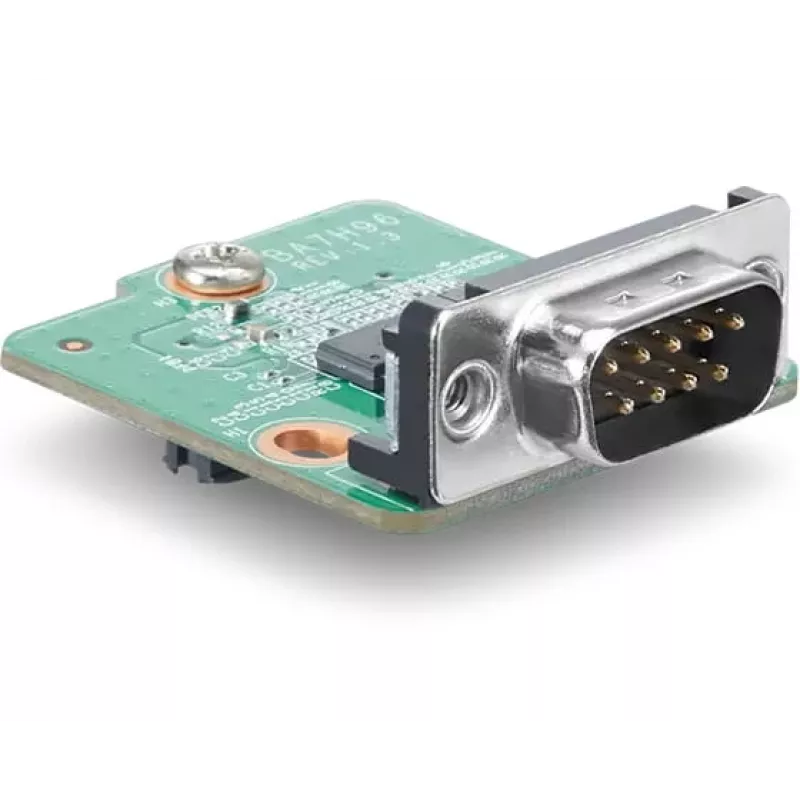

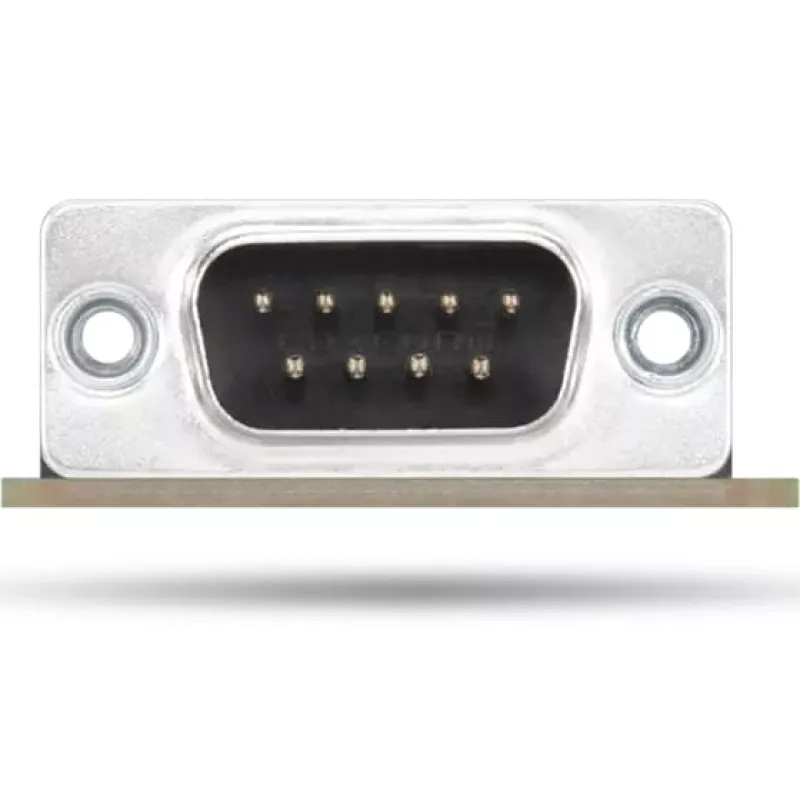

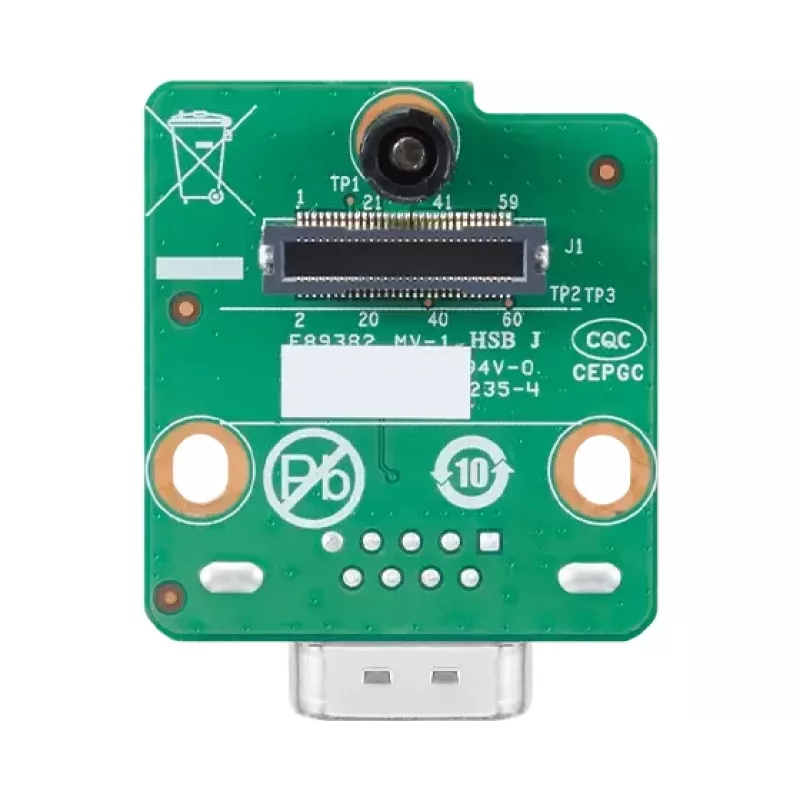

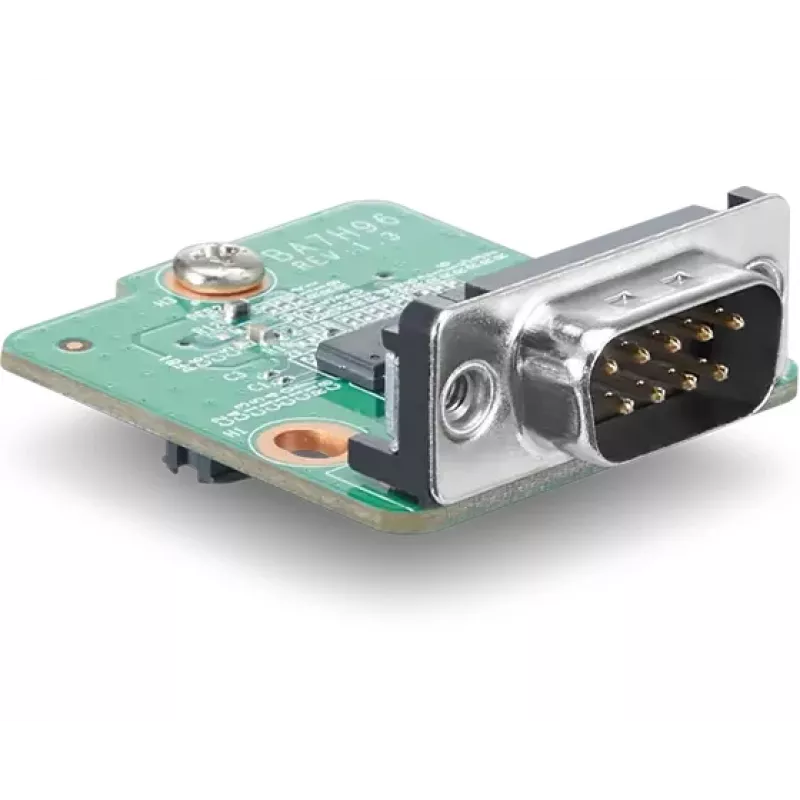

Interne COM-Erweiterungskarte Lenovo — RS-232-Ausgang, BTB-Hostschnittstelle, Stecker, grün, 39,5 × 36,2 × 1,6 mm

Der interne COM-Erweiterungskartenadapter von Lenovo bietet einen seriellen RS-232-Ausgang über eine BTB-Hostschnittstelle (Board-to-Board). Dieses kompakte grüne PCB-Modul (39,5 × 36,2 × 1,6 mm) ist für den internen Einbau in kompatible Lenovo-Tiny-Systeme vorgesehen und ermöglicht den Anschluss von Legacy-Geräten, Industrieequipment oder Peripherie, die eine RS-232-Schnittstelle benötigen. Der Adapter ist nach FCC-, CE- und CB-Standards zertifiziert und mit Windows 11 kompatibel.

Vorteile

Der Adapter bietet einen direkten RS-232-Ausgang über einen männlichen BTB-Hostanschluss und beansprucht nur minimalen Platz auf der Systemplatine. Seine kompakten Abmessungen und standardisierten Zertifizierungen vereinfachen die Integration in kompatible Lenovo-PCs und gewährleisten gleichzeitig die ordnungsgemäße elektrische und behördliche Konformität für die serielle Kommunikation.

Geeignet für

• Anschluss von Legacy-Geräten mit serieller Schnittstelle, die RS-232 verwenden
• Industrielle Steuerungen und Messgeräte
• Peripheriegeräte, die einen internen seriellen Anschluss in Lenovo-Tiny-Systemen erfordern
• Systemintegratoren und Techniker, die interne Erweiterungsmodule installieren

Wichtige technische Daten

• Schnittstelle: RS-232-Ausgang über BTB-Hostschnittstelle (Board-to-Board)
• Anschluss: männlicher BTB-Host
• Abmessungen: 39,5 × 36,2 × 1,6 mm
• Farbe: grün (PCB)
• Kompatibilität: ausgewählte Lenovo-Tiny-PCs; Windows 11 unterstützt
• Zertifizierungen: FCC, CE, CB
• Hersteller-Teilenummer (MPN): 4XH1K25073
• EAN: 0195892090182

Verwendung

Installieren Sie den Erweiterungskartenadapter am dafür vorgesehenen BTB-Hostanschluss in einem kompatiblen Lenovo-Tiny-System gemäß den Serviceanweisungen des PC-Herstellers. Stellen Sie sicher, dass das System vor der Installation ausgeschaltet und vom Netz getrennt ist. Überprüfen Sie nach der physischen Installation, ob die Verbindung sicher sitzt, und starten Sie das System. Installieren oder überprüfen Sie die Gerätetreiber und konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Parität, Datenbits, Stoppbits) im Betriebssystem entsprechend dem angeschlossenen Gerät.

Empfehlungen

Verwenden Sie diesen internen Adapter nur mit unterstützten Lenovo-Tiny-Modellen und konsultieren Sie das Systemhardware-Handbuch für die richtigen Einbauorte und Handhabung. Vermeiden Sie elektrostatische Entladung während der Handhabung und stellen Sie sicher, dass die RS-232-Signalpegel und die Erdung mit den angeschlossenen Geräten übereinstimmen.
