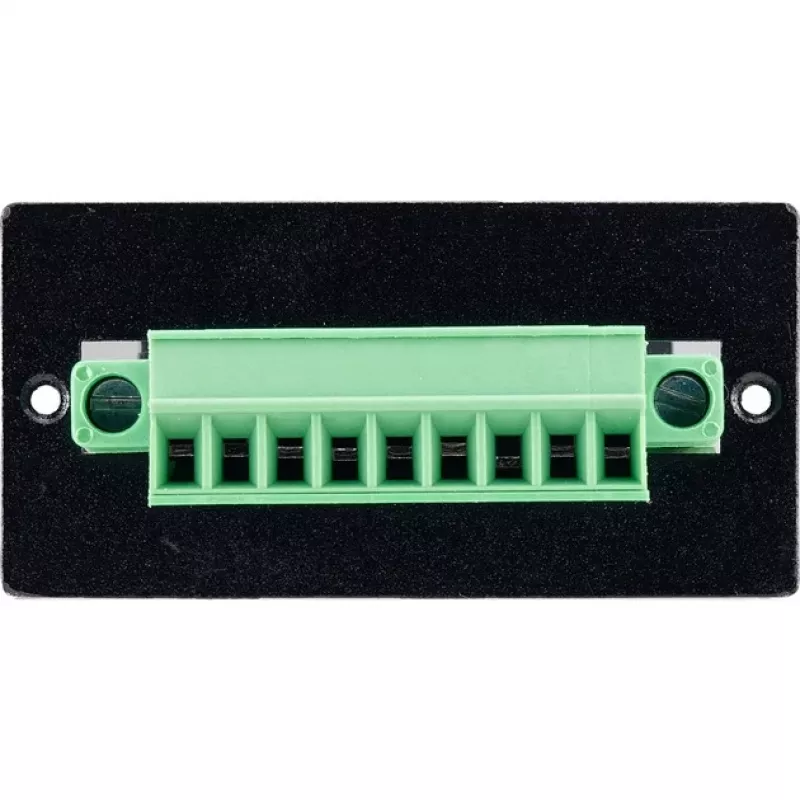

Interface Card PowerWalker 10120515

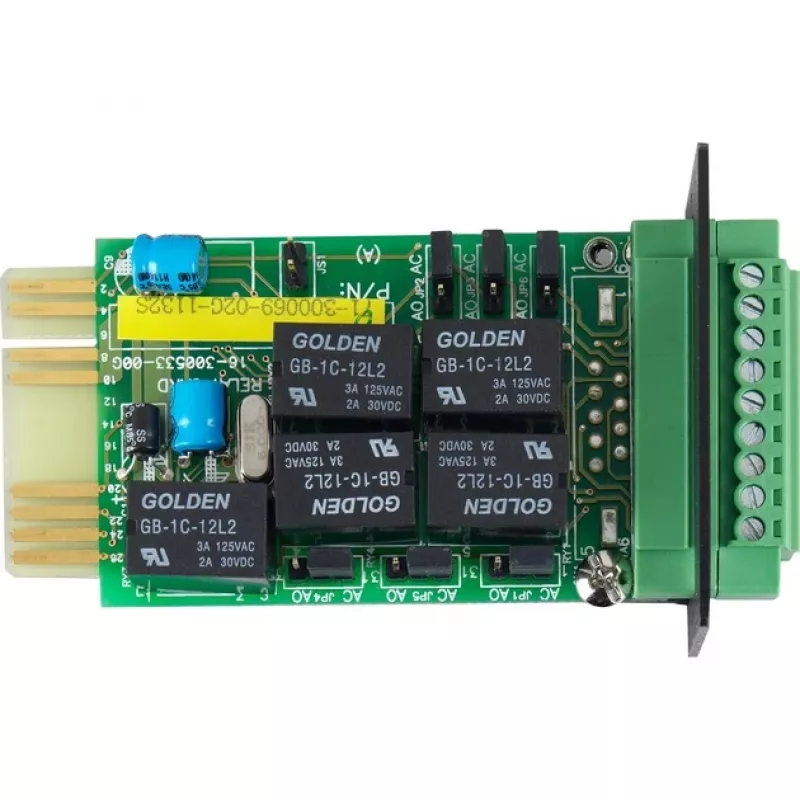

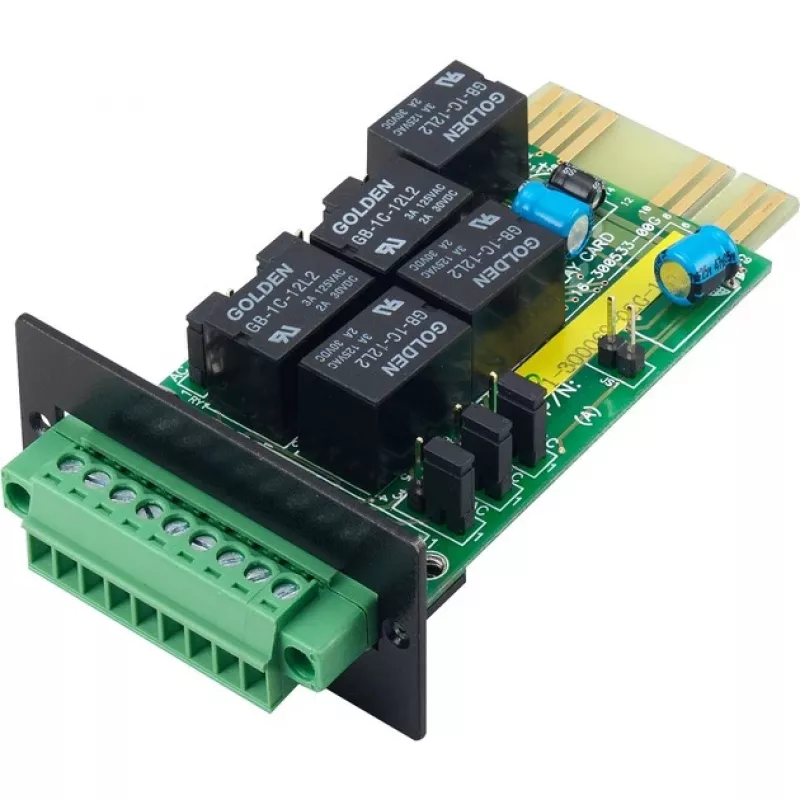

Die PowerWalker AS/400-Schnittstellenkarte (Modell 10120515) ist ein internes Kommunikationsmodul für USV-Systeme, das potentialfreie Kontakte zur Fernüberwachung bereitstellt. Es handelt sich um eine kompakte schwarze Platine, die dazu dient, die kabelgebundene Konnektivität und die Überwachungsfunktionen in kompatiblen PowerWalker-USV-Modellen zu erweitern. Die Karte unterstützt das wählbare Verhalten der potentialfreien Signalkontakte (Schließer oder Öffner) über eine Jumper-Einstellung.

Vorteile

Die Karte liefert zuverlässige Kontaktausgänge für externe Überwachungs- und Steuerungssysteme. Der per Jumper wählbare Status der potentialfreien Kontakte ermöglicht die Anpassung an unterschiedliche Anwendungsanforderungen. Da es sich um ein internes Modul mit geringen Abmessungen handelt, lässt es sich in USV-Geräte integrieren, ohne zusätzlichen externen Platz zu beanspruchen.

Geeignet für

• Fernüberwachung von USV-Geräten
• Integration mit IBM AS/400-Systemen und anderen Servern
• Personalcomputer und Workstations, die USV-Statussignale benötigen
• Automatisch gesteuerte Industrieanlagen und Kommunikationssysteme

Wichtige Spezifikationen

• Funktion: Kontaktschnittstelle (potentialfrei) zur USV-Überwachung
• Wählbares Kontaktverhalten: aktiver Schließer (normalerweise geschlossen) oder aktiver Öffner (normalerweise offen) per Jumper
• Formfaktor: interne Schnittstellenkarte
• Kompatibilität: ausgelegt für die Verwendung mit zahlreichen PowerWalker-USV-Modellen (Beispiele: 1000C, 2000C, 3000C und ähnliche Modelle)
• Abmessungen: 52 mm (B) × 85 mm (T) × 26 mm (H)
• Farbe: Schwarz
• Gewicht: 0,0347 kg

Verwendung

Installieren Sie die Karte gemäß der USV-Installationsanleitung in den entsprechenden internen Steckplatz einer kompatiblen PowerWalker-USV. Schließen Sie externe Überwachungs- oder Steuergeräte an die Kontaktklemmen der Karte an. Stellen Sie die Jumper-Position ein, um das gewünschte Verhalten der potentialfreien Kontakte (aktiver Schließer oder aktiver Öffner) zu wählen, bevor Sie das System einschalten, und überprüfen Sie den Signalbetrieb mit den angeschlossenen Geräten.

Empfehlungen

Für einen zuverlässigen Betrieb führen Sie die Installation und die Jumper-Konfiguration bei ausgeschalteter USV und unter Beachtung der Sicherheitshinweise des Herstellers durch. Überprüfen Sie die Kompatibilität mit Ihrem USV-Modell und testen Sie die Kontaktausgänge nach der Installation mit dem vorgesehenen Überwachungs- oder Steuergerät.
