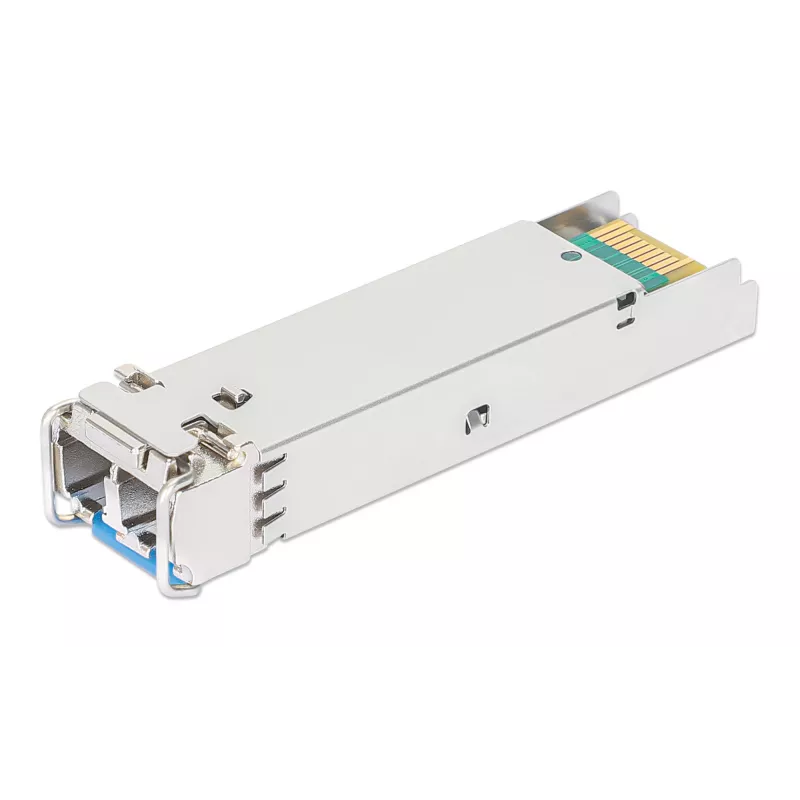

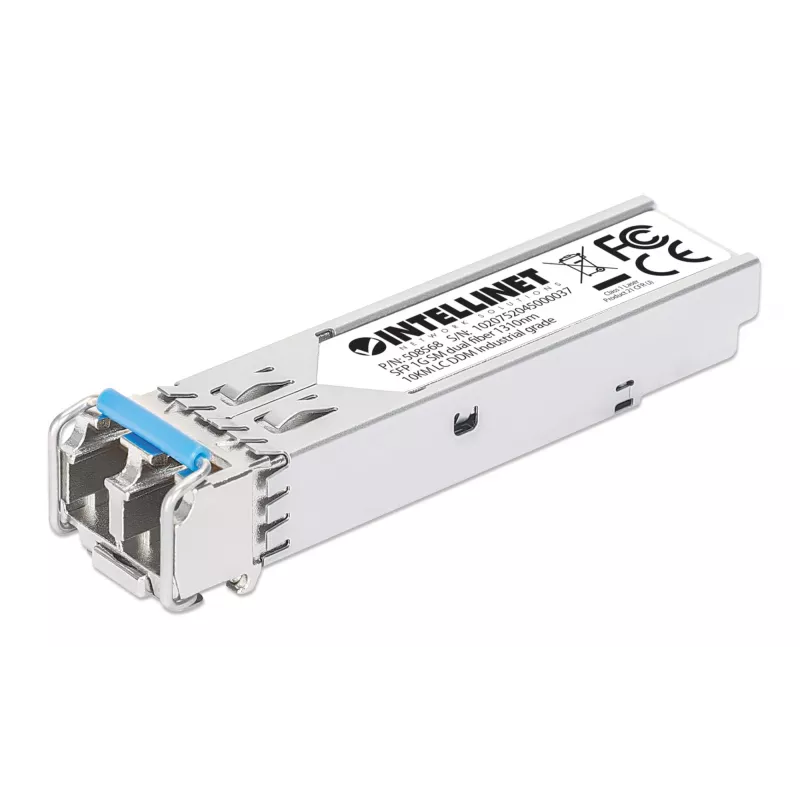

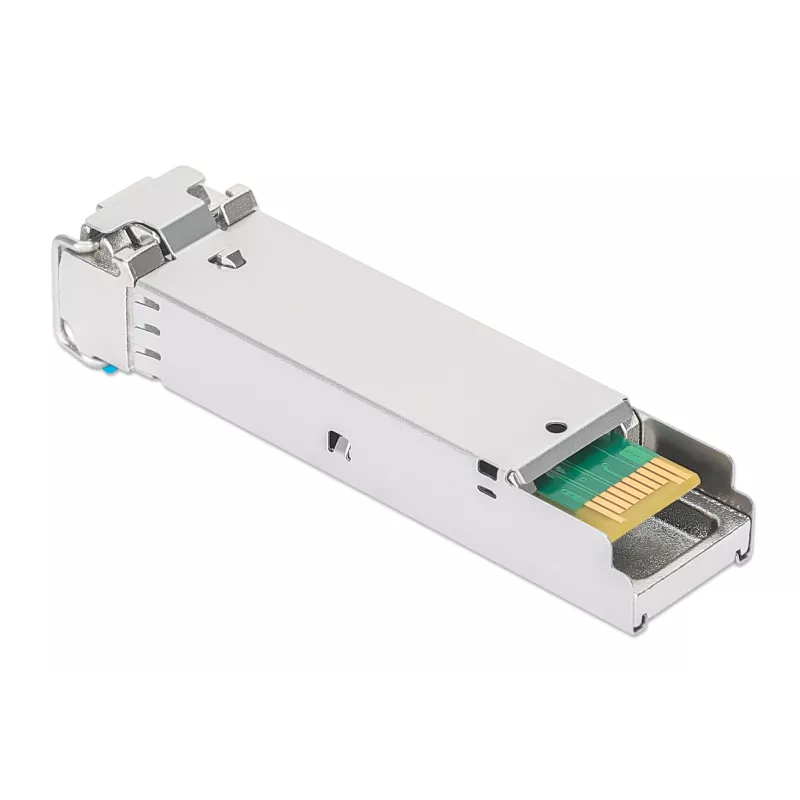

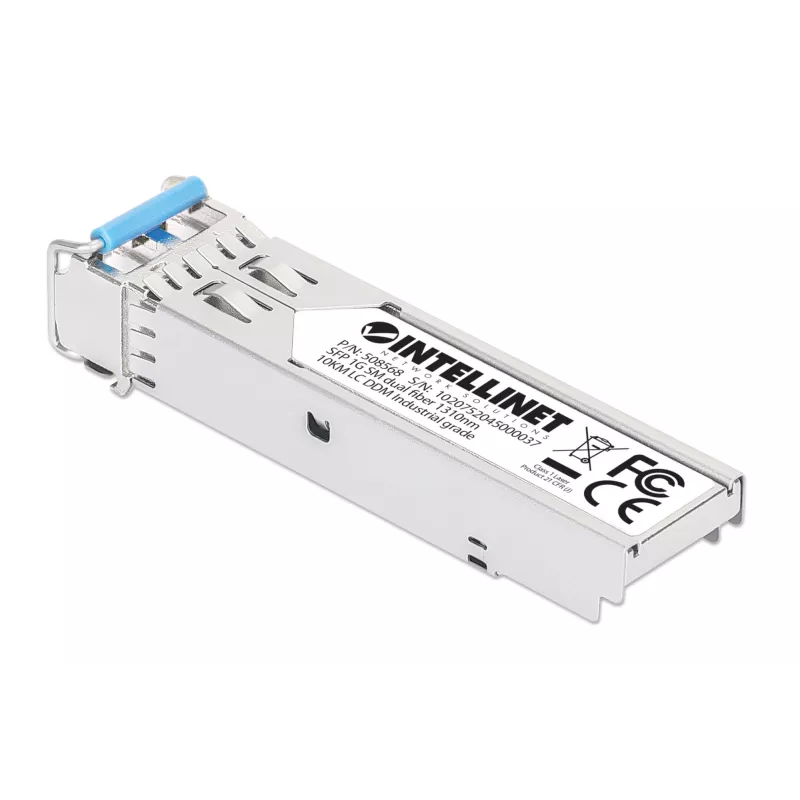

Intellinet Industrial Gigabit Fiber SFP Optisches Transceiver-Modul 1000Base-LX Singlemode 10 km Silber

Das Intellinet Industrial Gigabit Fiber SFP Optische Transceiver-Modul 1000Base-LX bietet Singlemode-Glasfaserverbindungen bis zu 10 km in einem kompakten SFP-Formfaktor (Mini-GBIC). Untergebracht in einem robusten Metallgehäuse, unterstützt dieses Modul eine 1000-Mbit/s-Verbindung, MSA-Konformität für breite Interoperabilität, eine LC-Anschlussschnittstelle und arbeitet mit einer 3,3-V-Versorgung bei typischer Leistungsaufnahme von rund 1 W. Der Transceiver ist für industrielle Temperaturbereiche ausgelegt und ermöglicht einen zuverlässigen Betrieb in rauen Umgebungen.

Vorteile

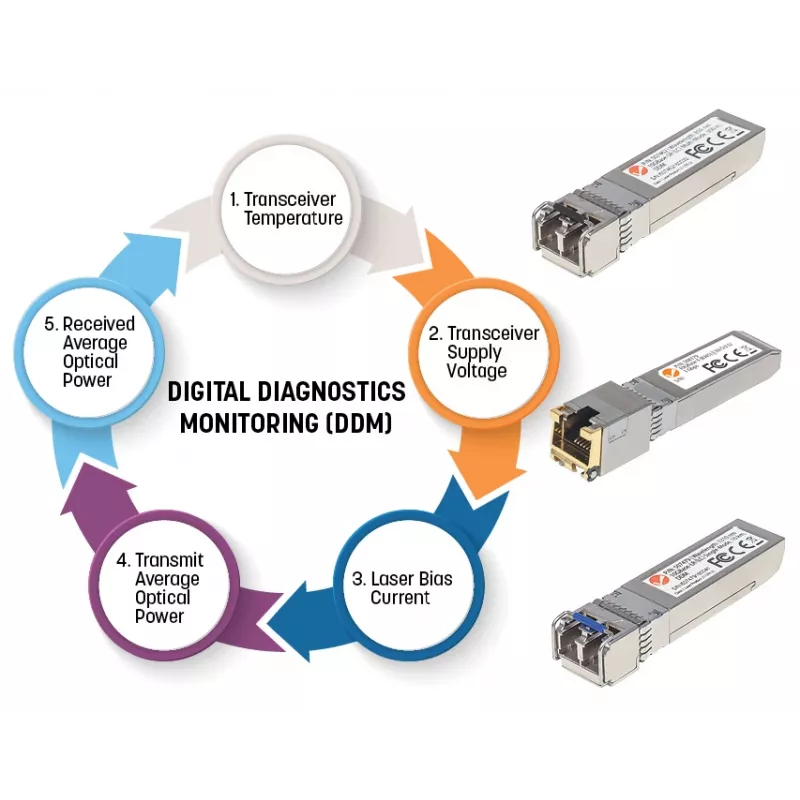

Das Metallgehäuse erhöht die mechanische Haltbarkeit und reduziert elektromagnetische Störungen, während der kleine SFP-Formfaktor hochdichte Glasfaserinstallationen ermöglicht. MSA-Kompatibilität gewährleistet herstellerübergreifende Interoperabilität mit einer Vielzahl von Switches und Routern. Das hotplug-fähige Design erlaubt Installation oder Entfernung ohne Abschalten des Switches. Integriertes Digital Diagnostics Monitoring (DDM/DOM) ermöglicht die Echtzeitüberwachung von optischer Ausgangs-/Eingangsleistung, Temperatur, Laser-Vorstrom und Versorgungsspannung.

Geeignet für

• Industrielle Ethernet-Verbindungen, die Singlemode-Faser bis zu 10 km erfordern
• Hochdichte Glasfaserpanels und Gehäuse mit SFP-Ports
• Ersatz- oder Erweiterungsmodule in herstellerübergreifenden Netzwerken (MSA-konform)
• Umgebungen mit großen Temperaturbereichen oder erhöhter elektromagnetischer Störung

Technische Daten

• Standard: 1000Base-LX (Gigabit Ethernet)
• Datenrate: 1000 Mbit/s
• Maximale Entfernung: 10000 m (Singlemode)
• Anschluss: LC
• Formfaktor: SFP (Mini-GBIC), hotplug-fähig
• DDM/DOM: Unterstützt
• Betriebstemperatur: -40 bis 75 °C
• Versorgungsspannung: 3,3 V
• Typische Leistungsaufnahme: ~1 W
• Farbe/Ausführung: Silber, Metallgehäuse

Verwendung

Stecken Sie das SFP-Modul in einen freien SFP-Port eines kompatiblen Switches oder Routers, bis es einrastet. Schließen Sie ein Singlemode-LC-Glasfaserkabel an den LC-Anschluss des Moduls an und beachten Sie die korrekte TX/RX-Ausrichtung. Das Modul unterstützt Hot-Plug-Betrieb, sodass es ohne Abschalten des Host-Geräts installiert oder entfernt werden kann. Überprüfen Sie den Verbindungsstatus über das Host-Gerät oder Netzwerkmanagement-Tools und lesen Sie, falls verfügbar, die DDM-Parameter für optische Leistung, Temperatur und Versorgungsspannung aus.

Empfehlungen

Das Modul ist für den Einsatz in MSA-konformen SFP-Ports und industriellen Anwendungen vorgesehen. Bestätigen Sie die Kompatibilität mit Ihrem Switch-Hersteller, wenn Sie Geräte mit Herstellerbindung verwenden. Verwenden Sie für zuverlässige Verbindungen Singlemode-LC-Fasern, die für 10 km ausgelegt sind, und beachten Sie die üblichen Vorsichtsmaßnahmen zur Handhabung von Glasfasern, um Verschmutzung der Stecker oder biegebedingte Dämpfung zu vermeiden.
