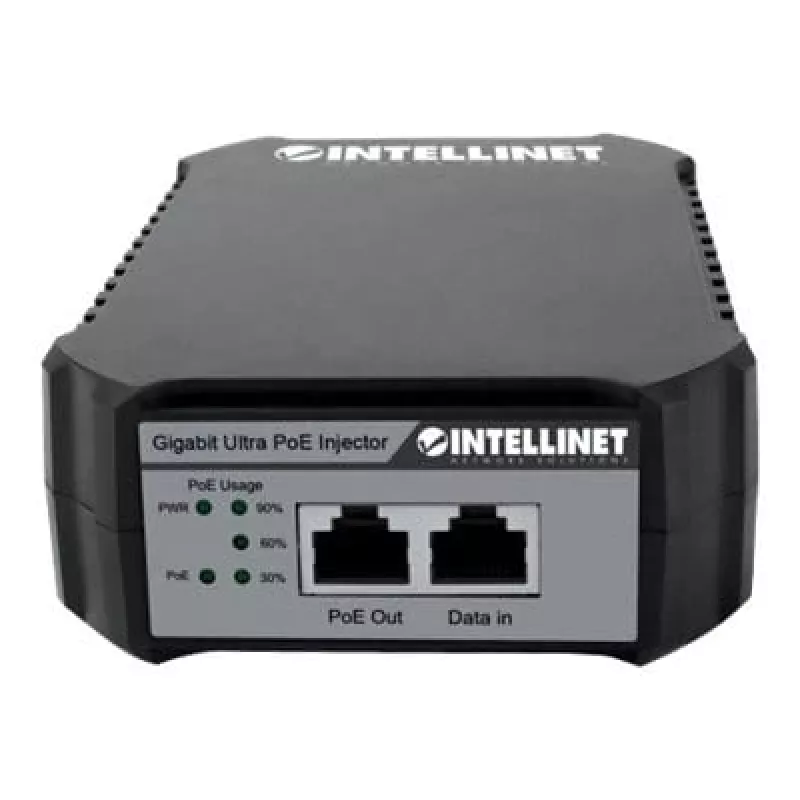

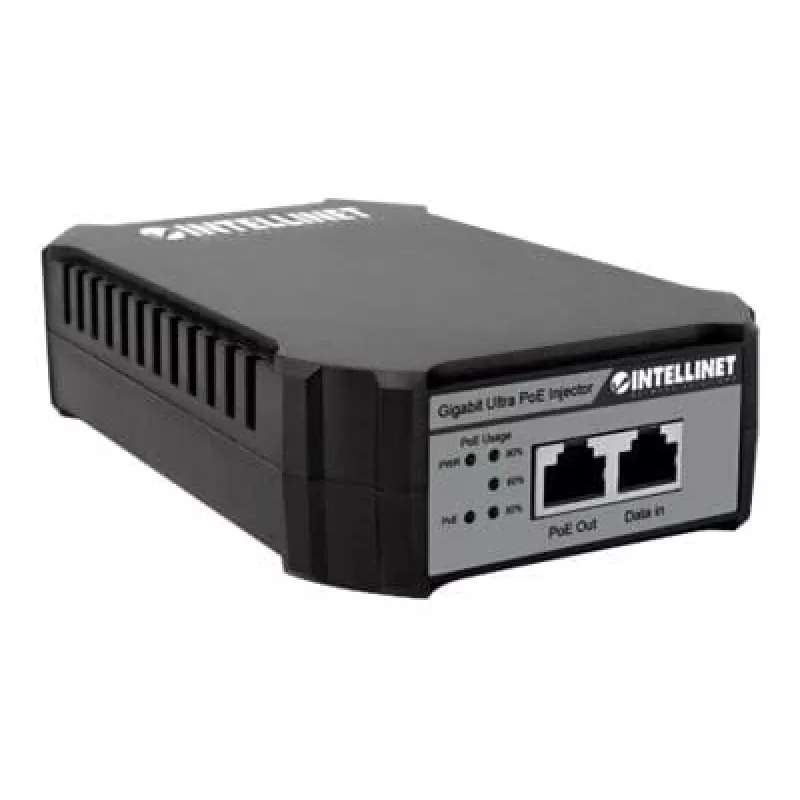

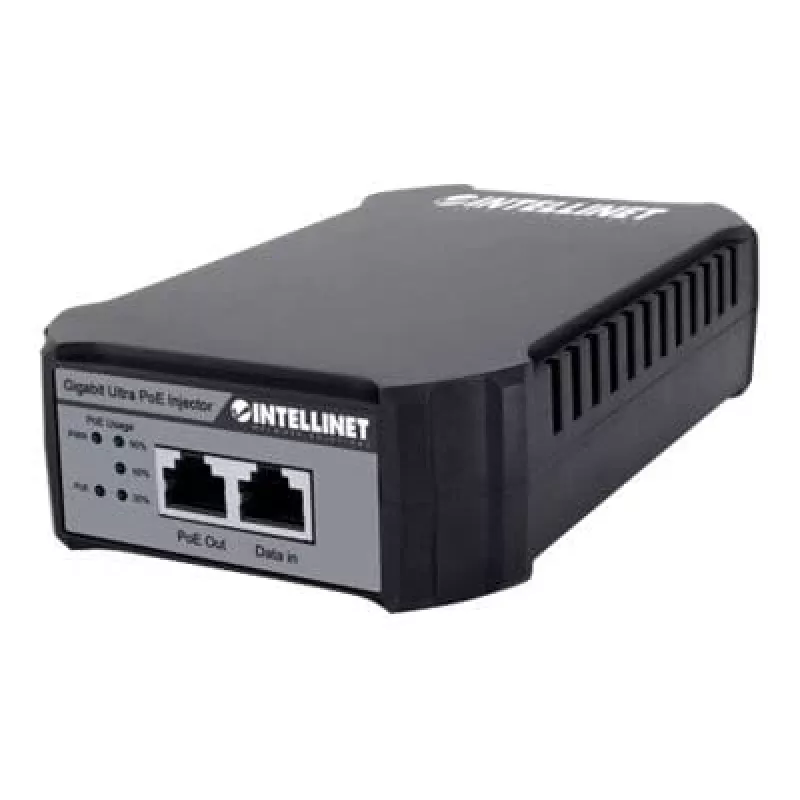

Intellinet Gigabit PoE++ Injektor, ein 95 W Port, IEEE 802.3bt (4PPoE)-konform, Kunststoffgehäuse, wandmontierbar

Der Intellinet PoE-Injektor bietet Gigabit-Ethernet-Konnektivität (10/100/1000 Mbps) und liefert bis zu 95 W Leistung über alle vier Paare von Twisted-Pair-Kabeln, konform zum IEEE 802.3bt Ultra PoE-Standard. Er ermöglicht die Stromversorgung und Datenübertragung über ein einziges Netzwerkkabel für Geräte wie Beleuchtung, Sensoren, Gebäudeautomation, POS-Terminals, motorisierte IP-Kameras und andere Hochleistungs-PoE-Geräte. Der Injektor ist außerdem abwärtskompatibel mit IEEE 802.3af/at-Geräten und verfügt über LED-Anzeigen für Daten-, PoE- und Stromstatus. Die kompakte Einheit unterstützt eine maximale Kabellänge von 100 m und erfüllt die Anforderungen von RoHS, CE und FCC A.

Vorteile

Der Intellinet 95W PoE-Injektor versorgt ein angetriebenes Gerät mit bis zu 95 Watt über vorhandene Ethernet-Kabel, wodurch separate Wechselstromleitungen entfallen und die Installationskosten sinken. Er ist IEEE 802.3bt-kompatibel und gleichzeitig vollständig mit IEEE 802.3af/at-Geräten interoperabel, was den Einsatz in gemischten Netzwerken vereinfacht. Eingebaute Schutzfunktionen schützen vor Kurzschlüssen, Überströmen und Hochspannung, und LED-Anzeigen ermöglichen eine einfache visuelle Statusüberwachung.

Geeignet für

• Stromversorgung von IP-Beleuchtungskörpern und Beleuchtungssteuerungen
• Versorgung von motorisierten oder stromintensiven IP-Kameras
• Anbindung von Kartenlesegeräten und Bon-Druckern an Verkaufsstellen
• Stromversorgung für Schwesternruf-, Gebäudeautomations- und Sensorsysteme
• Hinzufügen von PoE an nicht-PoE-LAN-Switch-Ports für Wireless Access Points und IP-Telefone

Wichtige Spezifikationen

• Leistungsbudget: bis zu 95 W (IEEE 802.3bt)
• Datenraten: 10/100/1000 Mbps (Gigabit Ethernet)
• Maximale Kabellänge: 100 m über Twisted-Pair-Verkabelung
• Kompatibilität: IEEE 802.3, 802.3u, 802.3ab, 802.3af, 802.3at, 802.3bt
• Indikatoren: LEDs für Daten, PoE und Strom
• Farbe: Schwarz, Grau
• Konformität: RoHS, CE, FCC A

Verwendung

Verbinden Sie den Dateneingangsport des Injektors mit einem nicht‑PoE-LAN-Switch-Port unter Verwendung eines Standard-Ethernet-Kabels. Schließen Sie das angetriebene Gerät über ein Cat5e- oder besseres Kabel an den PoE-Ausgangsport des Injektors an und stellen Sie sicher, dass die Gesamtkabellänge 100 m nicht überschreitet. Schließen Sie den Injektor an das Wechselstromnetz an, überprüfen Sie, ob die Betriebs-LED leuchtet, und kontrollieren Sie die PoE- und Daten-LEDs, um die Strom- und Netzwerkverbindung zu bestätigen. Der Injektor liefert Gleichstrom und Daten über dasselbe Kabel an das angeschlossene PoE-Gerät.

Empfehlungen

Verwenden Sie Cat5e- oder höherwertige Twisted-Pair-Kabel und halten Sie die einzelnen Kabelstrecken innerhalb der 100-m-Grenze. Stellen Sie sicher, dass das angetriebene Gerät IEEE 802.3bt (oder 802.3af/at für Geräte mit geringerer Leistung) entspricht, und überprüfen Sie die maximale Leistungsaufnahme des Geräts, um sicherzustellen, dass das 95-W-Budget des Injektors nicht überschritten wird. Bei Installationen mit mehreren angetriebenen Geräten planen Sie die Leistungsverteilung entsprechend und konsultieren Sie die Gerätedokumentation, wenn Sie Kaskadierung oder mehrere Injektoren verwenden.
