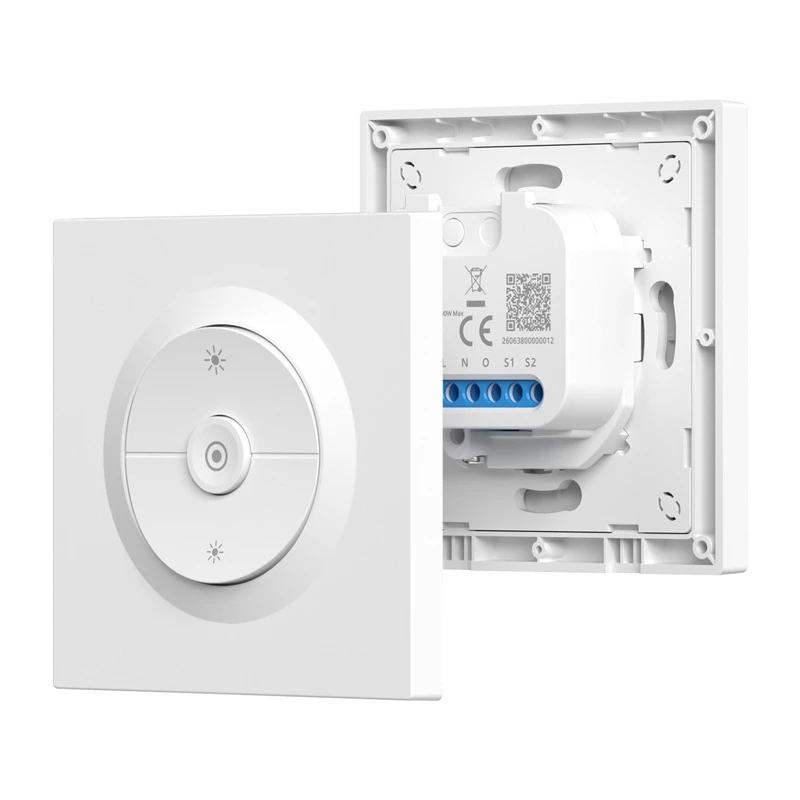

Intelligenter Wandschalter/Dimmer Sonoff MINI-ZBDIM-E ZigBee – kompakter Unterputz-Dimmer und Ein/Aus-Modul

SONOFF MINI-ZBDIM-E ZigBee intelligenter Wandschalter/Dimmer

SONOFF MINI-ZBDIM-E ist ein intelligenter Schalter nach ZigBee 3.0 Standard, der für eine stufenlose Lichtsteuerung im Bereich von 0–100% entwickelt wurde. Er ermöglicht das Erstellen von Szenen, Zeitplänen und die Überwachung des Energieverbrauchs. Dank der ZigBee-Router-Funktion steuert er nicht nur das Licht, sondern verstärkt auch das Signal im gesamten Smart-Home-Netzwerk und verbessert dessen Stabilität.

Stabile ZigBee 3.0 Kommunikation und Router-Funktion

Das Gerät arbeitet nach dem IEEE 802.15.4 (ZigBee 3.0) Standard und fungiert als Router im Netzwerk. Das bedeutet, dass es das Signal weiterleitet und so die Reichweite und Zuverlässigkeit der Kommunikation zwischen Geräten erhöht. Dies ist besonders in größeren Wohnungen und Häusern wichtig, wo das Signal mehrere Räume durchdringen muss. Der Schalter arbeitet mit eWeLink-Gateways wie ZBBridge-P, ZBBridge-U, NSPanel Pro und iHost zusammen. Er kann auch über ZHA oder Zigbee2MQTT mit Home Assistant unter Verwendung von SONOFF-Dongles integriert werden.

Sanftes Dimmen und Bedienkomfort

MINI-ZBDIM-E ermöglicht die Einstellung der Helligkeit im gesamten Bereich von 0 bis 100%, sodass das Licht präzise an die jeweilige Situation angepasst werden kann. Darüber hinaus erhöht die Phasenabschnittdimmung die Kompatibilität mit modernen Lichtquellen und reduziert das Flackern. Das Gerät unterstützt auch die automatische Kalibrierung, was die Anpassung an eine bestimmte Last erleichtert.

Breite Kompatibilität mit Leuchtmitteln

Der Dimmer arbeitet mit verschiedenen Arten von Lichtquellen. Er unterstützt dimmbare LEDs bis 200 VA, herkömmliche Glüh- und Halogenlampen bis 400 W und dimmbare elektronische Transformatoren bis 200 W. Dadurch eignet er sich für die meisten Hausinstallationen. Hinweis: Das Produkt ist nicht für Leuchtstofflampen, LED-Streifen oder induktive Lasten wie Ventilatoren geeignet.

Überwachung des Energieverbrauchs

Die integrierte Leistungsmessfunktion ermöglicht die Kontrolle des aktuellen Energieverbrauchs der angeschlossenen Beleuchtung. In der App können die aktuellen Betriebsparameter eingesehen werden, was ein bewusstes Energiemanagement und die Anpassung der Helligkeit an den tatsächlichen Bedarf erleichtert.

Szenen, Zeitpläne und Sprachsteuerung

Mit dem Gerät können intelligente Szenen und Zeitpläne erstellt werden, die die Beleuchtung automatisch an die Tageszeit oder andere Ereignisse im System anpassen. Es kann eingestellt werden, dass das Licht abends automatisch gedimmt oder zu einer bestimmten Zeit eingeschaltet wird. Auch eine Sprachsteuerung über Amazon Alexa oder Google Assistant ist möglich, ebenso wie die Fernsteuerung über die eWeLink-App.

Sicherheit und Langlebigkeit

Das Gerät ist mit Schutz vor Überhitzung, Überlast und Überstrom ausgestattet. Das Gehäuse besteht aus flammhemmendem PC-Material und das gesamte Gerät entspricht den CE- und RoHS-Normen. Das verwendete Relais ist auf einen langen und stabilen Betrieb ausgelegt, was die Zuverlässigkeit im täglichen Gebrauch erhöht.

Standardinstallation und kompakte Abmessungen

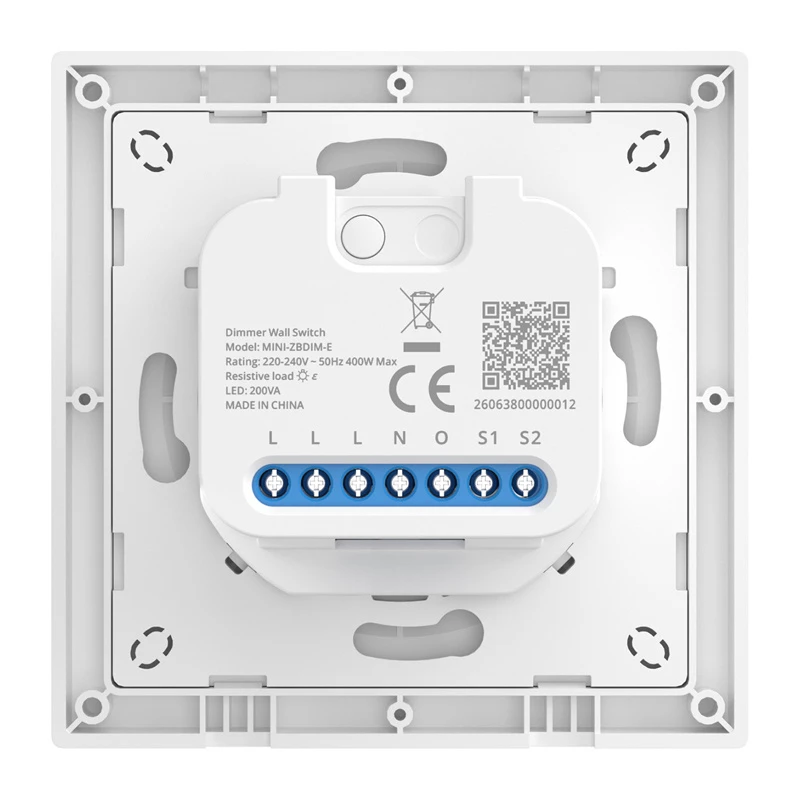

Der Dimmer ist für den Einsatz in 220-240 V ~ 50 Hz Installationen vorgesehen und benötigt einen Neutralleiter. Er passt in 86er-Dosen und europäische Runddosen mit einem Durchmesser von 60 mm. Das kompakte Design erleichtert die Installation sowohl in neuen Anlagen als auch bei der Modernisierung bestehender Anlagen.

Lieferumfang

• Intelligenter Schalter
• 4 Schrauben
• Bedienungsanleitung

Verwendung

Installieren Sie den SONOFF MINI-ZBDIM-E in der Wanddose hinter der vorhandenen Wandplatte und schließen Sie Außenleiter, Neutralleiter und Lastleiter gemäß dem Schaltplan in der Bedienungsanleitung an; ein Neutralleiter ist erforderlich. Nachdem das Modul unter Spannung gesetzt wurde, koppeln Sie es mit einem kompatiblen ZigBee-Gateway oder Koordinator (z. B. eWeLink-Bridges, NSPanel Pro oder SONOFF ZigBee-Dongles) gemäß dem Kopplungsverfahren. Sobald es zum ZigBee-Netzwerk hinzugefügt wurde, steuern Sie die Beleuchtung über die Hub-App, erstellen Sie Szenen und Zeitpläne und stellen Sie die Helligkeit über den Dimmregler oder die Ein/Aus-Steuerung ein. Überprüfen Sie die Lastkompatibilität und nutzen Sie gegebenenfalls die automatische Kalibrierung, um die Dimmleistung zu optimieren.

Empfehlungen

Das Gerät ist für den Innenbereich in Wechselstromnetzen vorgesehen und nicht für Leuchtstoffröhren, LED-Streifen oder induktive Lasten wie motorbetriebene Ventilatoren geeignet. Für einen zuverlässigen Betrieb stellen Sie sicher, dass die Anschlüsse fest sind, der Neutralleiter vorhanden ist und die angeschlossene Last die angegebenen Grenzwerte nicht überschreitet. Bei der Integration mit ZigBee-Systemen von Drittanbietern befolgen Sie die Anweisungen des Gateways oder Koordinators für Netzwerkstabilität und Firmware-Updates.
