InLine RMA-0042 nicht kategorisiert InLine RMA-0042 RMA-22-A68-BAX-N1 Triton

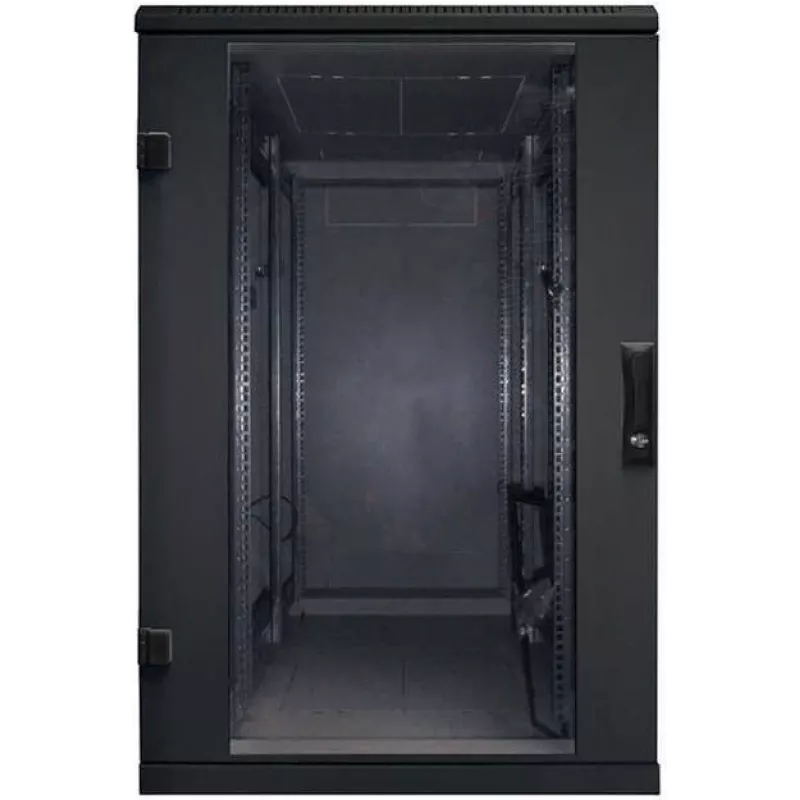

Geschweißter Standverteiler mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA-Standverteiler-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Der RMA verfügt über eine zuverlässige geschweißte Konstruktion. Die hochwertige Verarbeitung und die neuesten Technologien sorgen für das ansprechende Erscheinungsbild des Wagens. Die Doppeltüren sind mit Steckscharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von nahezu 180°. Die Türen können leicht entfernt und das Türscharnier gewechselt werden. Triton Hebelgriffe Wir fertigen unsere eigenen Schwenkhebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Einstellbare vertikale Verriegelungsschienen Die vertikalen 19"-Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Wie die Rückwand werden diese standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Sondertüren für Lüftungseinheiten Für diesen Verteilertyp kann eine spezielle Vollblechtür für den Einbau der RAx-CH-X0x-X3 Lüftungseinheiten bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechplatten Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigungen (beides ist im Zubehörpaket enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit Ausbrechplatte ermöglicht die Montage und Demontage eines Triton-Lüfterpanels von außen ohne Schrauben. Rollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, optional mit Sockeln, Rollen oder Schwerlastrollen mit Stützrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen zur Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind gemäß den einschlägigen Normvorschriften miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen im 19"-, 21"- und 23"-Abstand, je nach verwendeter Technologie. Mittleres Paar vertikaler Montageschienen Für Verteilerschränke mit einer Tiefe von über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die dank ihres offenen Profils die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Halterungen (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19"-Zubehör beträgt 330 mm. 19"-Standverteiler mit Schutzart IP20 Der Verteiler umfasst 4 (6 bei Verteilern tiefer als 800 mm) einstellbare vertikale Rastschienen zur Montage der Komponenten. Verteilerkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügeligen Türen in Vollblech, perforierten (80 % und 86 % Luftdurchlass) oder Glastürvarianten mit 4 mm starkem Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindestapplikationsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Der Verteilerschrank und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die für die gesamte Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt werden müssen. Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt. Kabeldurchführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Last des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Höheneinheit: 22U
• Türhöhe: 994mm
• Empfohlene Maximallast: 800kg
• Zolltarifnummer: 8538100090
• Farbe: Schwarz (RAL9005)
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Zerlegbar: Nein
• Höhe (außen): 1080mm
• Verpackungshöhe: 1,080m
• Vordertür: Glastür mit Linksanschlag
• Verriegelung der Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Vollblech, mit zwei Sicherheitsschlössern
• Seitenwand links: Vollblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Vollblech-Rückwand, mit zwei Sicherheitsschlössern
• Verriegelung der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 497mm
• Hersteller-Nr.: RMA-22-A68-BAX-N1
• EAN Barcode: 8595105196564
• Verpackungslänge: 0,800m
• Verpackungsvolumen: 0,5180m³
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei montierten Füßen erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der vertikalen Schienen: 717mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 60,400kg
• Verpackungsbreite: 0,600m
• Marke: Tritón
• Breite: 600mm
• Schutzart: IP20
• Tiefe: 800mm

Verwendung

Installieren Sie den Schrank auf einem festen, ebenen Untergrund mit den mitgelieferten Nivellierfüßen oder optionalem Sockel-/Rollenzubehör. Montieren Sie die vertikalen 19"-Schienen in der gewünschten Tiefe und sichern Sie die Geräte mit geeigneten Montageteilen. Entfernen Sie bei Bedarf die Seiten- oder Rückwände, um Zugang zur Verkabelung und Installation zu erhalten; die Wände werden mit passenden Schlössern am Rahmen befestigt. Verwenden Sie die ausbrechbaren Blindplatten für die rückseitige Kabeldurchführung und dichten Sie diese mit der mitgelieferten Bürstenleiste ab, falls ein Staubschutz erforderlich ist. Wenn eine aktive Kühlung benötigt wird, montieren Sie eine kompatible Triton-Lüftungseinheit über die Öffnung für die Lüfterplatte, die eine werkzeuglose Montage ermöglicht. Stellen Sie sicher, dass alle abnehmbaren Wände verbunden bleiben, um eine ordnungsgemäße Erdung zu gewährleisten.

Empfehlungen

Überprüfen Sie die Kompatibilität der einzubauenden Geräte mit der Schranktiefe und dem verfügbaren Schienenabstand. Verwenden Sie den mitgelieferten Kabelschutzrahmen und die Bürstenleiste, um Kabelschäden und Staubeintritt zu vermeiden. Für schwere oder tiefe Geräte nutzen Sie das mittlere Paar vertikaler Schienen (sofern mitgeliefert) und installieren Sie bei Bedarf optionale Stützrahmen oder Schwerlastrollen. Installieren Sie eine geeignete Lüftungseinheit, wenn die eingebauten Geräte viel Wärme erzeugen.
