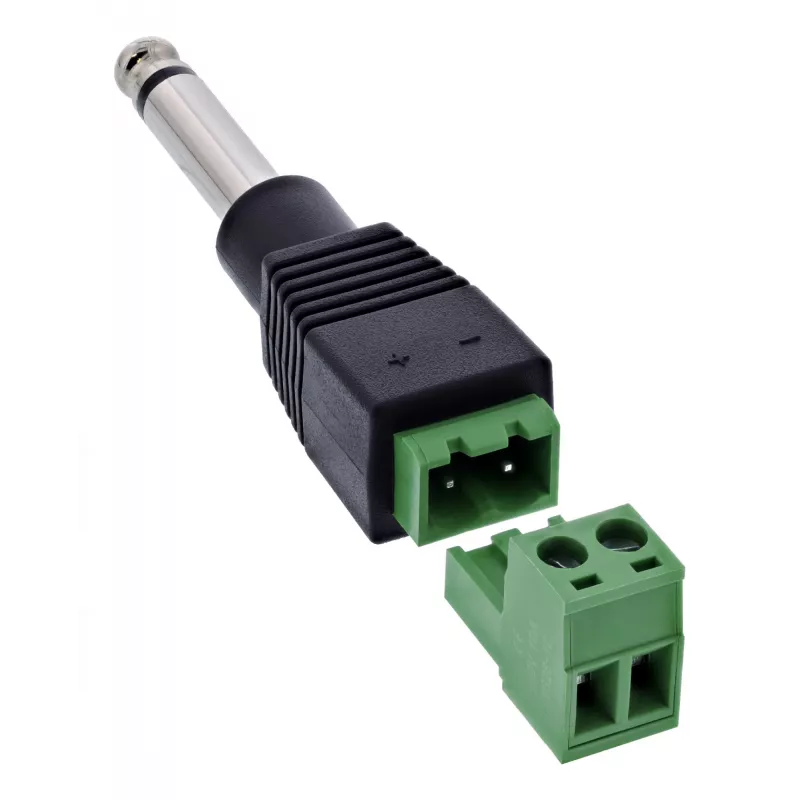

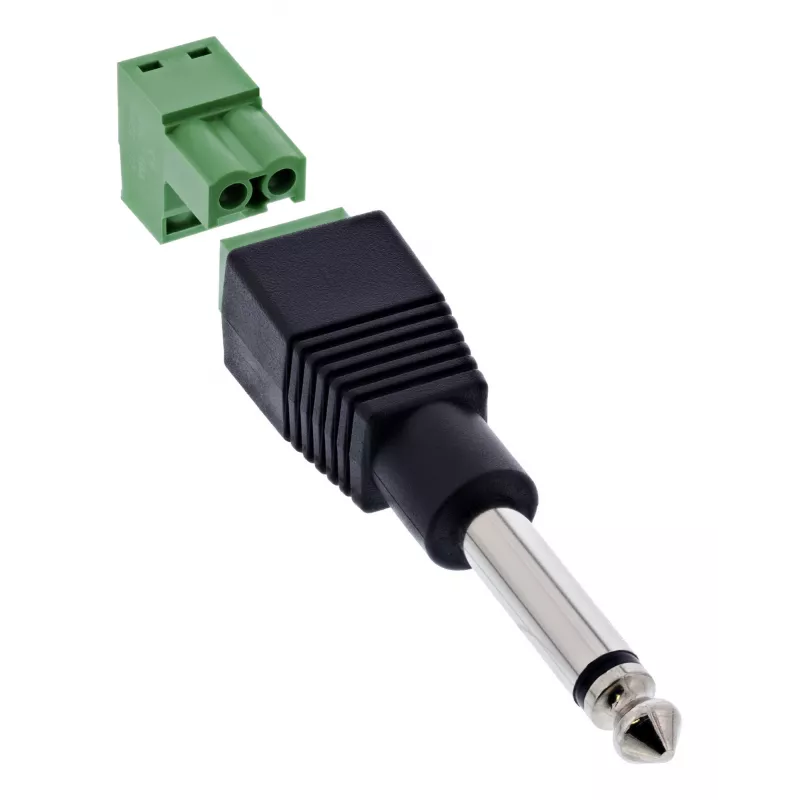

InLine 92504M Drahtverbinder 6,35 mm 2-poliger Klinkenstecker TS / Reihenklemme 2 Klemmen Schwarz, Grün

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Zuverlässige Mono-Audioverbindung:6,35 mm Klinkenstecker (TS) mit eindeutig zugewiesenen Klemmen (Signal/Masse) – ideal für Audiotechnik, Testaufbauten oder Steuerleitungen.
Seitliche Reihenklemme für kompakte Installation:Benachbarte Klemmen im 5,0-mm-Raster ermöglichen platzsparende Integration – z. B. in Audio-Racks oder Testumgebungen.
Vielseitiger Einsatz in der Industrie:Für analoge Signalverdrahtung in Audioanwendungen, Steuergeräten, Entwicklungslabors oder Messsystemen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von bis zu 1 A pro Pin gewährleisten stabile und zuverlässige Signalübertragung in industriellen Umgebungen.

Der InLine® 6,35 mm Klinkenstecker (TS, Mono) an Reihenklemme ermöglicht schnelles und lötfreies Anschließen analoger Signale. Ideal für Audiosignale, Steuerleitungen oder Testaufbauten bietet dieser Adapter eine einfache Möglichkeit zur Kontaktierung – ganz ohne Löten.
Die 2-polige Schraubklemmenleiste ist eindeutig beschriftet: +(Signal), –(Masse). Sie unterstützt Drähte im Bereich von 18–26 AWG und erlaubt werkzeugunterstütztes Anschließen mit einem Schlitzschraubendreher ≤ 2,5 mm. Das robuste Gehäuse mit EVA-Isolationsschicht bietet zuverlässigen Schutz bei Montage auf einer leitfähigen Oberfläche.
Dank seines kompakten Designs eignet sich der Adapter auch für platzbeschränkte Anwendungen – z. B. in Audio-Racks, Testsystemen oder Embedded-Projekten.

Klinkenanschluss:6,35 mm TS-Klinkenstecker (2-polig, Mono)
Anzahl der Pole / Klemmenbelegung:2 Klemmen / + (Signal), – (Masse)
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Teilung
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolationsschicht:EVA-Isolierung an der Unterseite

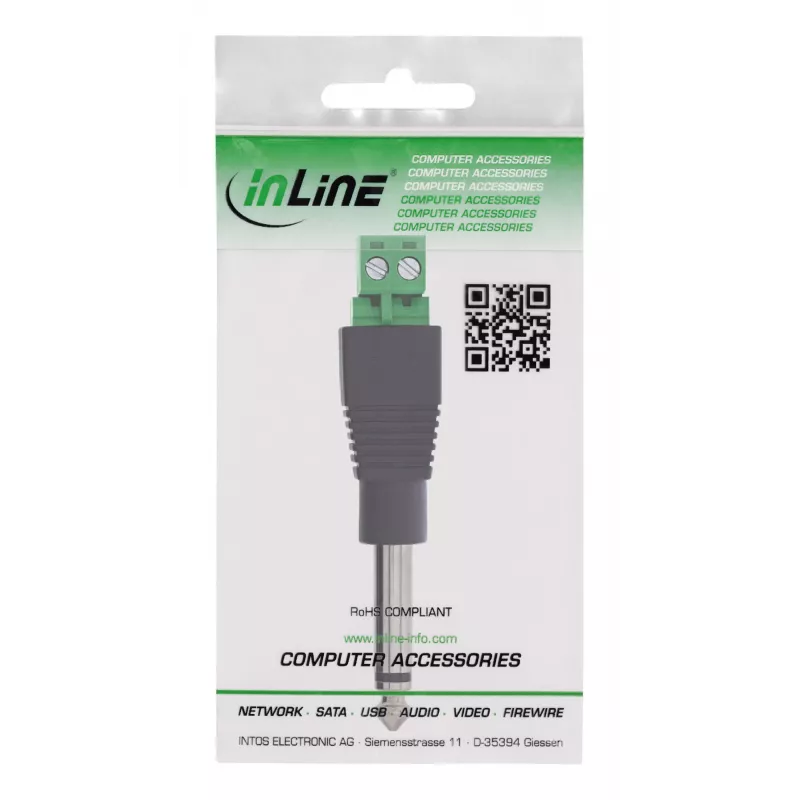

InLine 92504M. Anschluss(e): 6,35 mm 2-poliger Klinkenstecker TS / Reihenklemme 2 Klemmen, Produktfarbe: Schwarz, Grün, Steckverbindergeschlecht: Männlich/Weiblich. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 16 x 80 x 16 mm, Gewicht: 14 g, Breite: 16 mm. Menge pro Packung: 1 Stück(e), Packungsvolumen: 100 cm³, Verpackungsart: Polybag. Ursprungsland: Taiwan

Verwendung

Isolieren Sie den Leiter auf eine geeignete Länge ab, führen Sie den Draht in die passende Schraubklemme ein (beachten Sie + = Signal, – = Masse) und ziehen Sie die Schraube mit einem Schlitzschraubendreher (maximale Klingenbreite 2,5 mm) fest, bis der Leiter sicher geklemmt ist. Stecken Sie den 6,35 mm TS-Klinkenstecker in die entsprechende Mono-Buchse. Montieren Sie den Adapter an der gewünschten Stelle und achten Sie darauf, dass die EVA-Isolationsschicht zu einer leitfähigen Oberfläche zeigt.

Empfehlungen

Für beste Leistung verwenden Sie Kupferleiter innerhalb des angegebenen Bereichs von 18–26 AWG, vermeiden Sie ein Überdrehen der Klemmschrauben und halten Sie die Betriebstemperatur zwischen –10 °C und +70 °C. Überschreiten Sie nicht den Nennstrom von 1,0 A pro Pin und achten Sie auf die richtige Polarität beim Anschließen von Signal und Masse.
