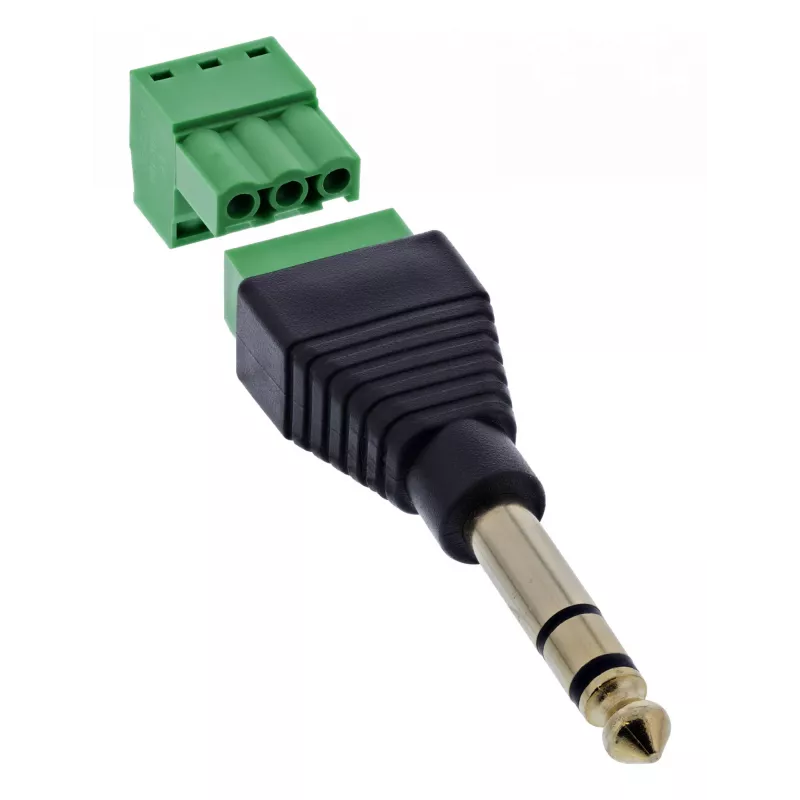

InLine 92504L Kabelverbinder 6,35 mm 3-poliger Klinkenstecker TRS / Klemmleiste 3 Klemmen Schwarz, Grün

Zeitsparende Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Präzise Kontaktierung von Audiosignalen: 3-poliger 6,35 mm Klinkenstecker (TRS) mit eindeutig zugewiesenen Klemmen (L, R, +) – ideal für professionelle Audio- oder Steuerkabel in Prototyping, Messungen oder der Steuerungstechnik.
Seitliche Klemmleiste für platzsparende Installation: Nebeneinanderliegende Klemmen im 5,0 mm Raster ermöglichen kompakte Integration – z.B. in Audioverteilern, Testboxen oder Signalwandlern.
Vielseitig einsetzbar in der Industrie:Für analoge Signalverdrahtung in Laboren, Steuermodulen, Audio-Schnittstellen oder Multimedia-Anwendungen mit 6,35 mm Schnittstellen.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von bis zu 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

Der InLine® 6,35 mm TRS Klinkenstecker (Stereo, 3-polig) auf Klemmleiste bietet eine lötfreie Lösung zur Verbindung analoger Audiosignale – z.B. in Steuerleitungen, Testaufbauten oder Prototypen. Die Schraubklemmen mit Druckplatte sind seitlich ausgerichtet und ermöglichen eine schnelle, werkzeugunterstützte Verdrahtung im Bereich 18–26 AWG.

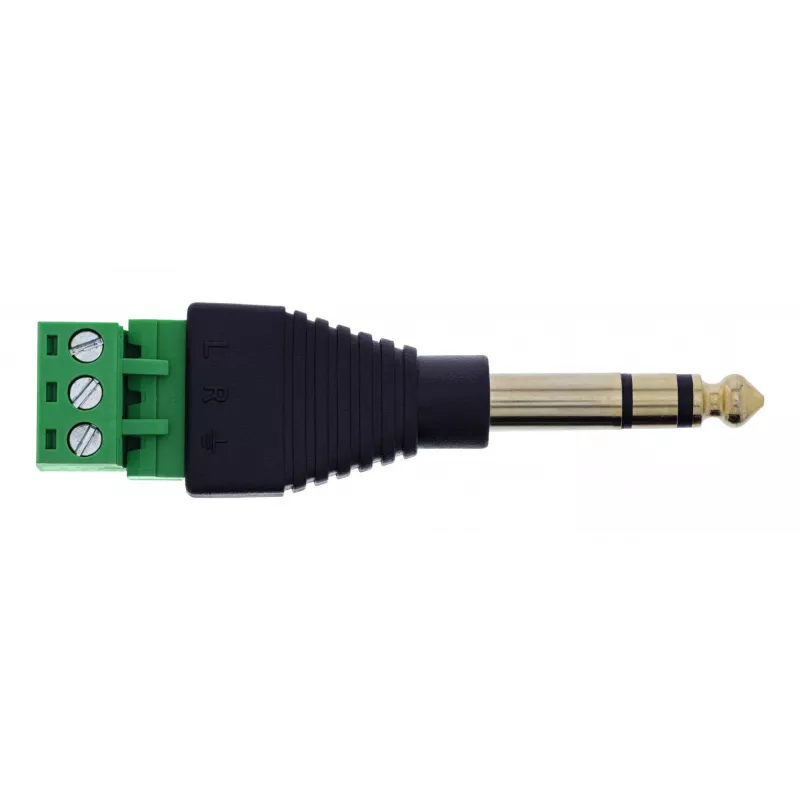

Die Klemmenbelegung ist klar gekennzeichnet: L (links), R (rechts), + (gemeinsame Masse/Schirmung). Das kompakte Design eignet sich auch für Anwendungen mit begrenztem Platz, wie in Rack-Systemen, Verteilern oder mobilen Testfeldern. Die EVA-Isolierschicht auf der Unterseite bietet Schutz bei Montage auf leitfähigen Oberflächen.

Klinkenanschluss:6,35 mm TRS Klinkenstecker (3-polig, Stereo)

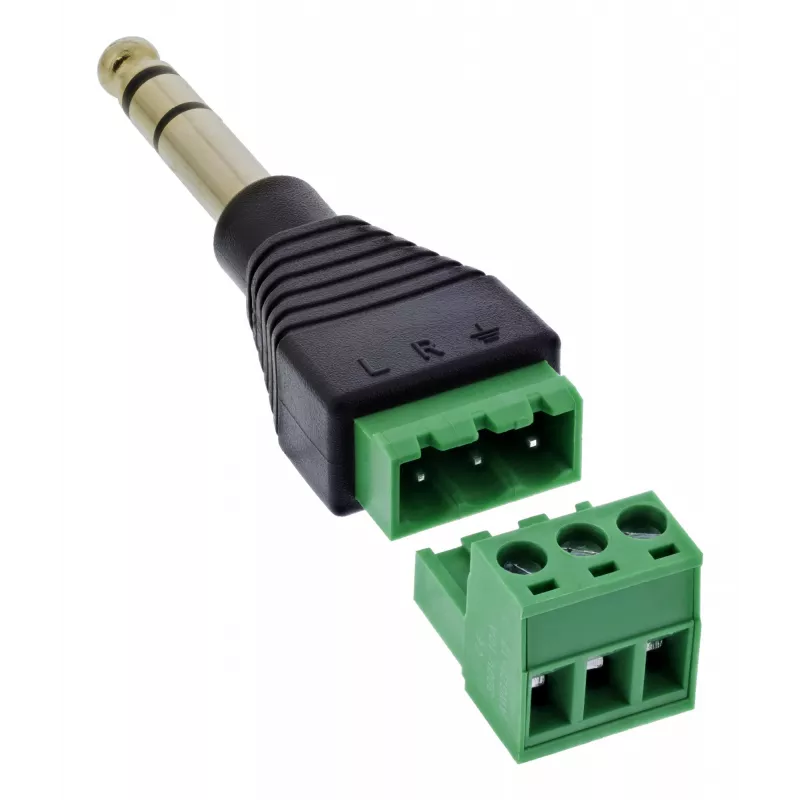

Polzahl / Klemmenbelegung:3 Klemmen / L, R, +
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pin
Max. Betriebsspannung:70 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite

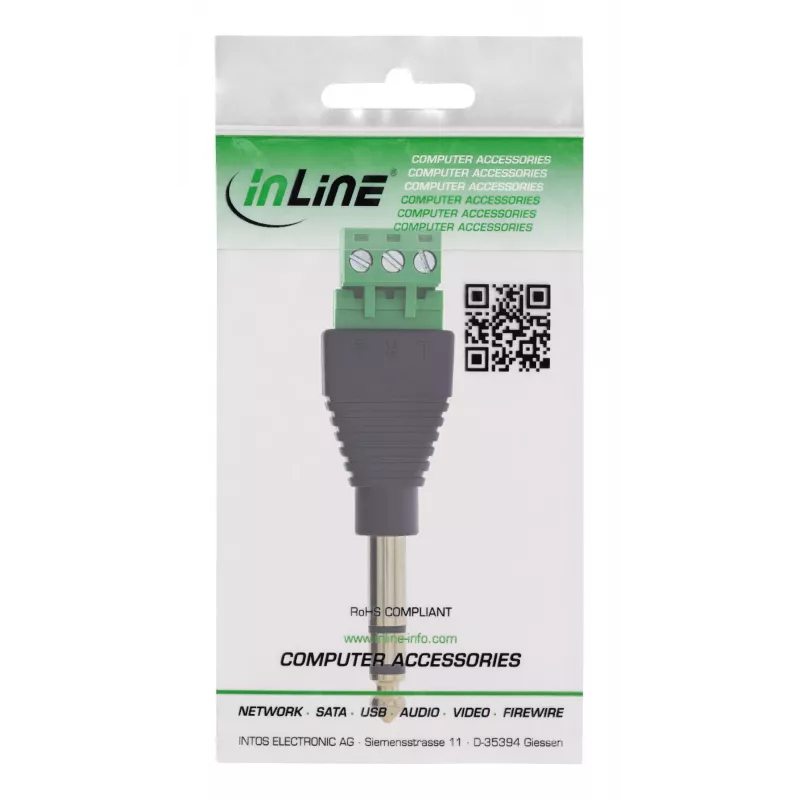

InLine 92504L. Anschluss: 6,35 mm 3-poliger Klinkenstecker TRS / Klemmleiste 3 Klemmen, Produktfarbe: Schwarz, Grün, Steckverbindergeschlecht: Männlich/Weiblich. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Gewicht: 16 g, Breite: 21 mm, Tiefe: 80 mm. Menge pro Packung: 1 Stück(e), Packungsvolumen: 100 cm³, Verpackungsart: Polybag. Ursprungsland: Taiwan

Verwendung

Kabeladern auf die herstellerseitig empfohlene Länge für 18–26 AWG abisolieren, jede Ader in die passende Schraubklemme mit Kennzeichnung L, R oder + einführen und die Druckplattenschraube mit einem Schlitzschraubendreher (≤ 2,5 mm) fest anziehen. Einen 6,35 mm TRS-Stecker in die Buchse stecken. Das Gerät am vorgesehenen Ort montieren und dabei sicherstellen, dass die EVA-Isolierseite zur leitfähigen Oberfläche zeigt.

Empfehlungen

Für zuverlässigen Langzeitbetrieb Kabel verlegen und sichern, um mechanische Belastung der Klemmen zu vermeiden, die Strombegrenzung von 1,0 A pro Pin einhalten und den Betrieb außerhalb des angegebenen Temperaturbereichs (–10 °C bis +70 °C) vermeiden. Vor Inbetriebnahme der angeschlossenen Geräte die korrekte Klemmenbelegung (L, R, +) überprüfen.
