InLine 92504K Kabeladapter 3,5 mm 4-polige Klinkenbuchse TRRS / Klemmleiste 4 Klemmen Schwarz, Grün

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Präzise Kontaktierung von Audio-/Mikrofonsignalen:3,5 mm Klinkenbuchse (TRRS, 4-polig) mit eindeutig beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerkabel in Test- und Prototyping-Aufbauten.
Seitliche Klemmleiste für platzsparende Installation:Kompakter Anschlussblock mit nebeneinanderliegenden Klemmen – ideal bei begrenztem Platz, z. B. in Prüfboxen oder Verteilertafeln.
Vielseitiger Einsatz in der Industrie:Zur Einbindung analoger Audiosignale in Steuergeräte, Multimediamodule, Entwicklungslabore oder Prüfstände.
Hohe Signalqualität:Ein Isolationswiderstand von ≥ 10 MΩ bei 300 V DC und ein Nennstrom von bis zu 1 A pro Pol gewährleisten eine zuverlässige Signalübertragung – auch im Dauerbetrieb.

Der InLine® 3,5 mm 4-polige Klinke-auf-Klemmleisten-Adapter ermöglicht den lötfreien Anschluss analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombostecker oder TRRS-Schnittstellen in Industrie und Labor.

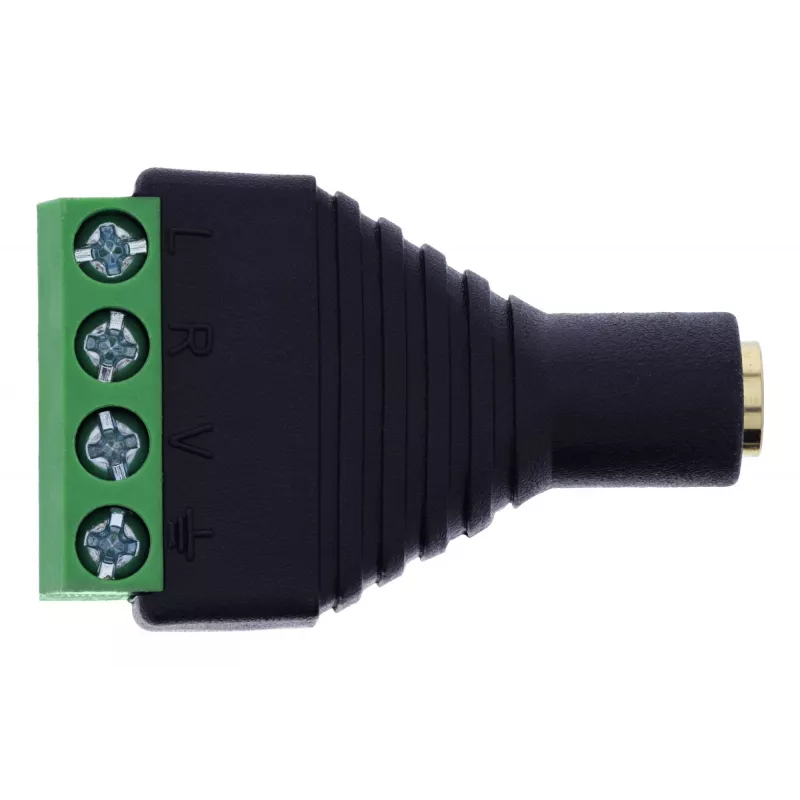

Die Anschlüsse sind eindeutig beschriftet:
L(links), R(rechts), V(Mikrofon/Spannung), +(gemeinsame Masse/Schirmung).
Die Schraubklemmen mit 5,0 mm Rastermaß unterstützen 18–26 AWG Drähte und können mit einem Schlitzschraubendreher ≤ 2,5 mm angeschlossen werden.
Dank des kompakten Designs eignet sich die Klinkenbuchse besonders für platz kritische Anwendungen in Prüfgeräten, Audio-Racks oder eingebetteten Systemen. Eine EVA-Isolierschicht bietet zusätzlichen Schutz bei Montage auf einer leitfähigen Oberfläche.

Klinkenanschluss:3,5 mm TRRS Klinkenbuchse (4-polig, Stereo/Mikrofon)
Polzahl / Klemmenbelegung:4 Klemmen / L, R, V, +
Anschlusstechnik:Schraubklemme mit Druckplatte, 5,0 mm Raster
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom:1,0 A pro Pol
Max. Betriebsspannung:100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand:5 Ohm
Betriebstemperatur:–10 °C bis +70 °C
Isolierschicht:EVA-Isolierung auf der Unterseite

InLine 92504K. Anschlüsse: 3,5 mm 4-polige Klinkenbuchse TRRS / Klemmleiste 4 Klemmen, Produktfarbe: Schwarz, Grün, Steckverbinder Geschlecht: Buchse/Buchse. Konformitätsbescheinigungen: RoHS, TÜV-Zeichen. Abmessungen (BxTxH): 23 x 36 x 12 mm, Gewicht: 9 g, Breite: 23 mm. Menge pro Packung: 1 Stück, Paketvolumen: 100 cm³, Verpackungsart: Polybeutel. Ursprungsland: Taiwan

Verwendung

Stecken Sie einen 3,5 mm TRRS-Stecker in die Klinkenbuchse und verbinden Sie abisolierte Drähte (18–26 AWG) mit den entsprechenden Schraubklemmen, die mit L (links), R (rechts), V (Mikrofon/Spannung) und + (Masse/Schirmung) beschriftet sind. Sichern Sie jeden Leiter mit der Schraubklemme unter Verwendung eines Schlitzschraubendrehers (≤ 2,5 mm). Achten Sie auf korrekte Verdrahtung und ziehen Sie die Schrauben fest, um einen zuverlässigen Kontakt zu erhalten; überschreiten Sie nicht den Nennstrom und die Nennspannung.

Empfehlungen

Für beste Signalzuverlässigkeit verwenden Sie Kupferleiter innerhalb des angegebenen AWG-Bereichs, vermeiden Sie übermäßiges Biegen an den Anschlusspunkten und montieren Sie den Adapter auf einer nicht leitenden Oberfläche oder verlassen Sie sich auf die EVA-Isolierung, wenn Sie auf leitenden Oberflächen montieren. Überprüfen Sie die Verdrahtung, bevor Sie angeschlossene Geräte mit Strom versorgen.
