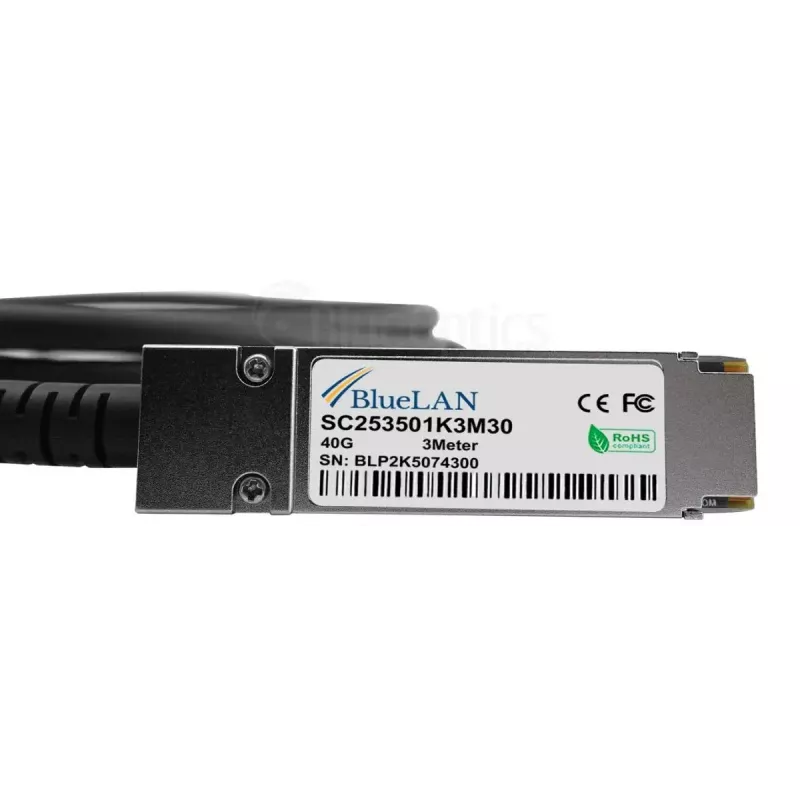

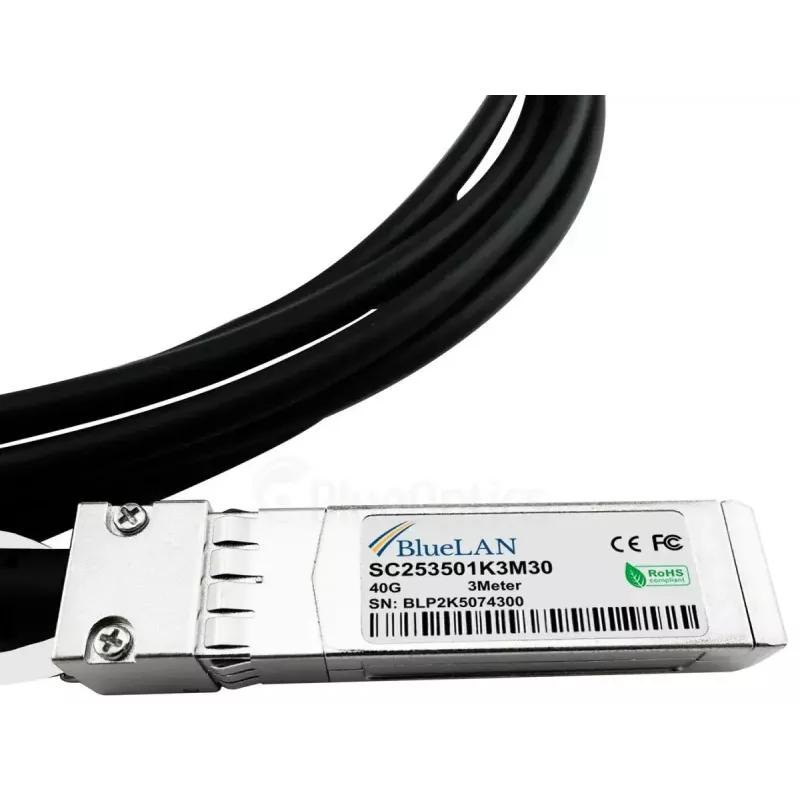

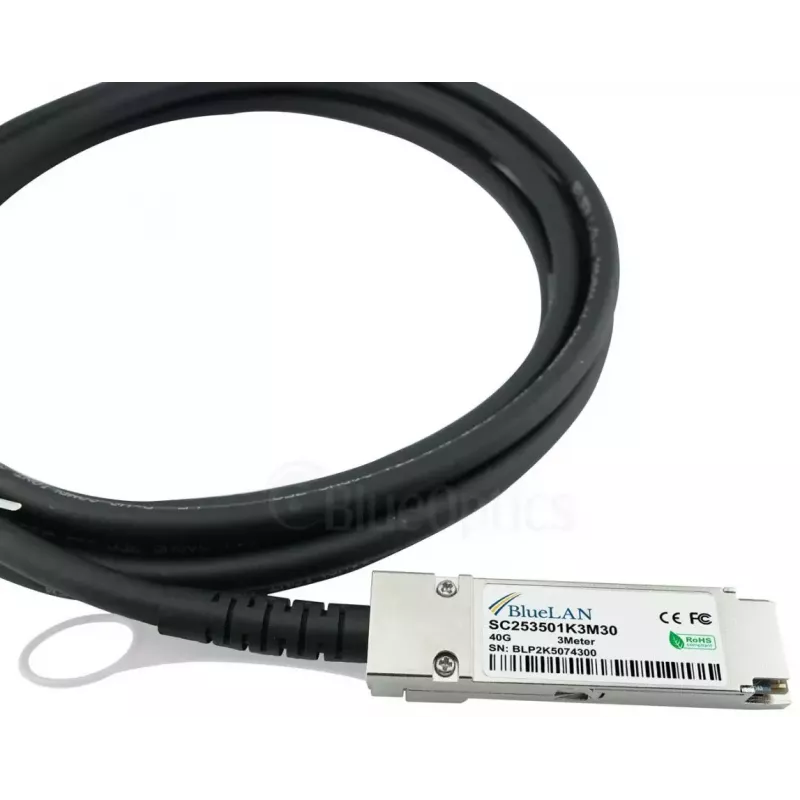

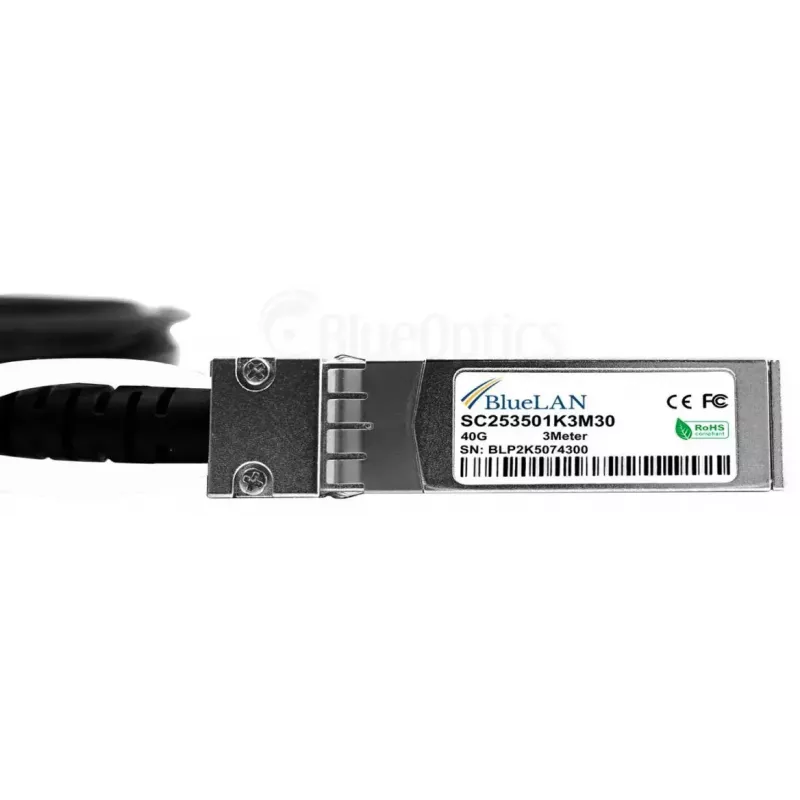

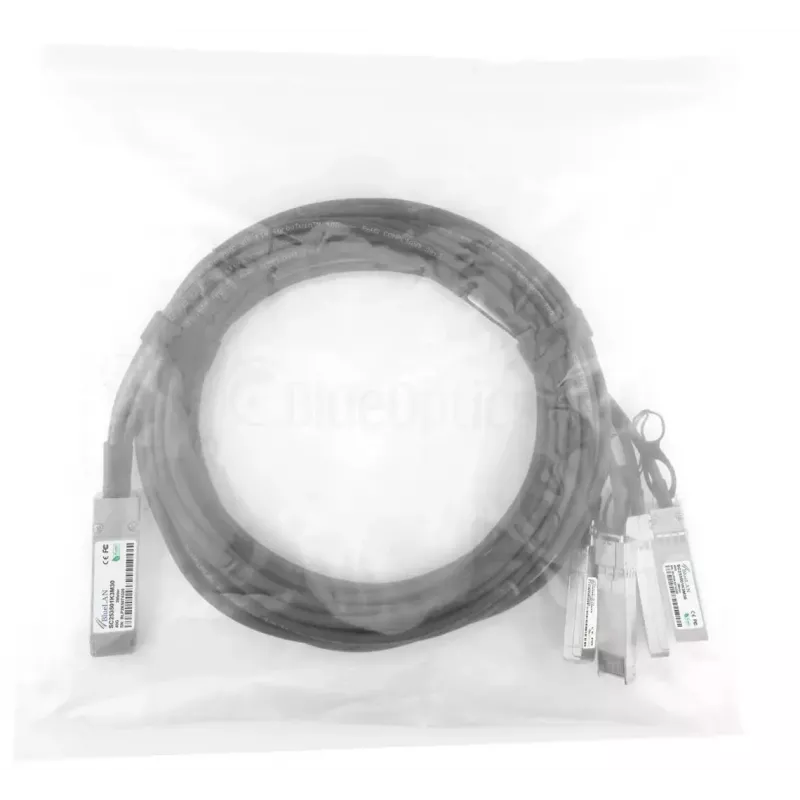

InfiniBand/Glasfaserkabel BlueOptics SFPPQSFP30-01-BL 1 m 4xSFP+ QSFP

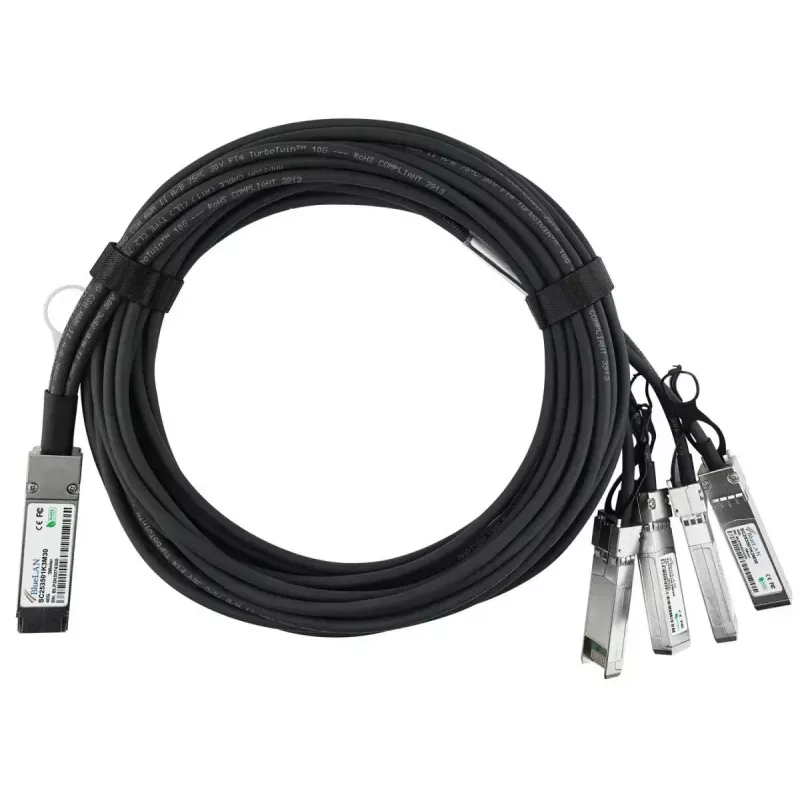

Das BlueOptics SFPPQSFP30-01-BL ist ein 1 m langes InfiniBand/Glasfaser-Direct-Attach-Kabel mit einem QSFP- auf 4×SFP+-Breakout. Dieses Kabel wurde für Kurzstrecken-Hochgeschwindigkeitsverbindungen innerhalb und zwischen benachbarten Racks entwickelt und unterstützt die elektrische Übertragung von 40GBase-CR4 und 4×10GBASE-CR über einen 30-AWG-Twinax-Leiter. Das passive Design sorgt für niedrigen Stromverbrauch und geringe Latenz und ermöglicht gleichzeitig zuverlässige Konnektivität zwischen Switches, Routern, Speichersystemen und anderen Netzwerkgeräten, die QSFP-zu-SFP+-Direct-Attach-Verbindungen unterstützen.

Vorteile

Dieses Kabel bietet Multi-Protokoll-Unterstützung für Ethernet, Fibre Channel, FCoE und InfiniBand mit bis zu 40 Gbit/s auf einer 1-m-Verbindung und erfüllt gleichzeitig die mechanischen und elektrischen MSA-Spezifikationen. Die QSFP-zu-4×SFP+-Konfiguration ermöglicht eine flexible Portkonsolidierung und einfache Bereitstellung in Top-of-Rack- und Nachbar-Rack-Szenarien. Das aus hochwertigen Twinax-Leitern und Industriestandardkomponenten gefertigte Gerät ist ein passives Plug-and-Play-DAC, das den Stromverbrauch und die Latenz im Vergleich zu aktiven Kupfer- oder optischen Transceivern für kurze Entfernungen reduziert.

Geeignet für

• Top-of-Rack- und Nachbar-Rack-Verbindungen mit hoher Dichte zwischen Switches
• Server-zu-Switch- oder Switch-zu-Switch-Aggregation mit 40 G oder 4×10 G
• Speichersystemverbindungen und SAN-Konnektivität mit Fibre Channel oder FCoE
• InfiniBand-Verbindungen innerhalb von Rechenclustern

Technische Daten

• Länge: 1 Meter
• Steckertyp: QSFP auf 4×SFP+
• Unterstützte Datenraten: bis zu 40 Gbit/s (40GBase-CR4 / 4×10GBASE-CR)
• Kabeltyp: passives Twinax-Kupferkabel, 30 AWG
• Stromverbrauch: passiv (ca. 0,1 W typische Systembelastung)
• Konformität: MSA-kompatible elektrische und mechanische Formfaktoren

Verwendung

Stecken Sie das QSFP-Ende in einen QSFP-fähigen Port und die vier SFP+-Enden in die entsprechenden SFP+-Ports des Zielgeräts. Stellen Sie sicher, dass beide Geräte passive QSFP-zu-4×SFP+-Direct-Attach-Kabel und das ausgewählte Übertragungsprotokoll unterstützen. Überprüfen Sie die Verbindungsgeschwindigkeit und das Lane-Mapping in der Firmware des Hostgeräts oder im Switch-Betriebssystem und bestätigen Sie, dass LEDs oder Managementschnittstellen eine aktive Verbindung anzeigen. Auf den meisten Plattformen sind über die Einstellungen für Portgeschwindigkeit und Protokoll hinaus keine weiteren Konfigurationen erforderlich. Fassen Sie das Kabel an den Steckern an und vermeiden Sie scharfe Biegungen oder übermäßigen Zug an der Kabelbaugruppe.

Empfehlungen

Verwenden Sie das Kabel für einen zuverlässigen Betrieb innerhalb der empfohlenen Rack-zu-Rack-Entfernungen (Kurzstreckenanwendungen) und stellen Sie sicher, dass die angeschlossene Hardware offiziell passive QSFP-zu-4×SFP+-Direct-Attach-Twinax-Kabel unterstützt. Vermeiden Sie enge Biegeradien, halten Sie das Kabel von Wärmequellen fern und befolgen Sie die Anleitung des Switch- oder Serverherstellers zur Kompatibilität mit passiven DACs und zu den Firmware-Anforderungen, um die volle Funktionalität sicherzustellen.
