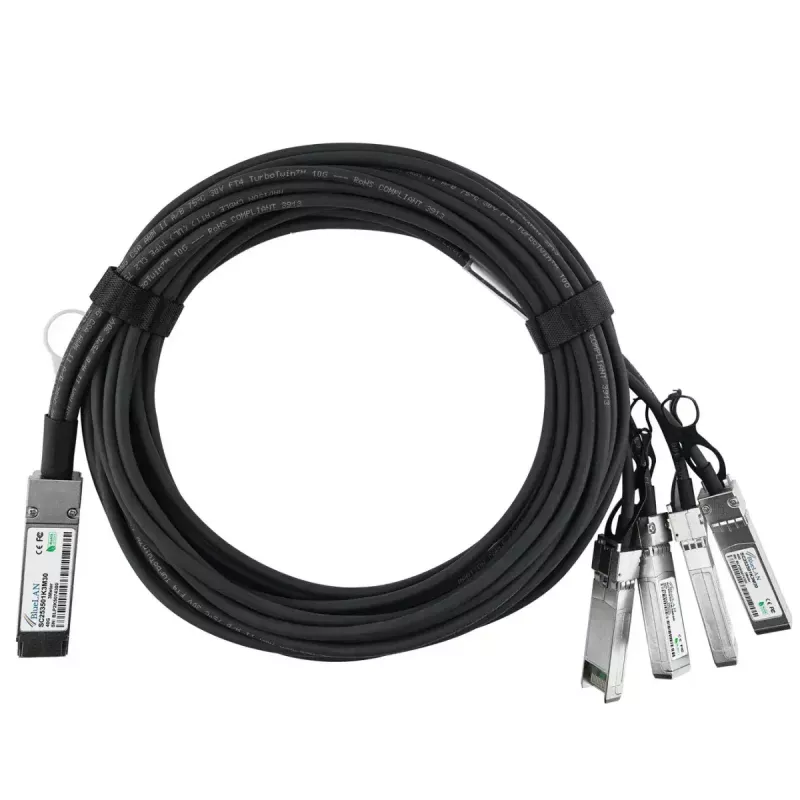

InfiniBand/Glasfaserkabel BlueOptics CPAC-TR-40SPLIT-QSFP-5M-BL 5m QSFP auf 4xSFP+ Stecker/Stecker

Das BlueOptics CPAC-TR-40SPLIT-QSFP-5M-BL ist ein 5 m langes InfiniBand-/Glasfaser-Direct-Attach-Kabel mit einem QSFP-Stecker an einem Ende und vier SFP+-Steckern am anderen Ende, in Stecker-auf-Stecker-Ausführung. Entwickelt für kurze, hochgeschwindigkeitsfähige Verbindungen innerhalb von Racks und zwischen benachbarten Racks, unterstützt dieses MSA-konforme Direct-Attach-Kabel die elektrischen Übertragungsprofile 40GBase-CR4 und 4x10GBase-CR. Das Kabel ist für Umgebungen vorgesehen, in denen konsolidierte 40-Gbit/s-Konnektivität in vier 10-Gbit/s-Kanäle aufgeteilt werden muss, für Switches, Router, Speichersysteme und andere Netzwerkgeräte, die QSFP-auf-4xSFP+-Split-Verbindungen unterstützen.

Vorteile

Dieses 5 m lange QSFP-auf-4xSFP+-Kabel bietet eine kompakte, passive Twinax-Lösung für hochgeschwindigkeitsfähige Kurzstreckenverbindungen mit geringer Latenz und niedrigem Stromverbrauch. Die MSA-Konformität und die Verwendung branchenüblicher Steckverbinderformate gewährleisten eine breite Hardwarekompatibilität mit Systemen, die die entsprechenden 40GBase-CR4-/4x10GBase-CR-Profile unterstützen. Die Aufteilung von QSFP auf vier SFP+-Anschlüsse ermöglicht flexible Port-Aggregation oder Migrationspfade ohne zusätzliche Transceiver, während das passive Design Fehlerquellen reduziert und die Installation in dicht bestückten Rack-Umgebungen vereinfacht.

Geeignet für

• Verbindung von Switches und Top-of-Rack-Hardware innerhalb desselben Racks oder benachbarter Racks
• Aufteilung einer 40-Gbit/s-QSFP-Verbindung in vier 10-Gbit/s-SFP+-Ports für Server oder Speicher
• Kurzstreckenverbindungen in Rechenzentren mit InfiniBand-, Ethernet-, FCoE- oder Fibre-Channel-Protokollen, bei denen passive DACs unterstützt werden
• Schnelle, latenzarme Verbindungen in hochdichten Netzwerkumgebungen

Technische Spezifikationen

• Kabeltyp: passives Direct Attach (Twinax) mit QSFP-auf-4×SFP+-Split
• Länge: 5 Meter
• Unterstützte Verbindungsprofile: 40GBase-CR4 und 4×10GBase-CR (elektrische DAC-Signalisierung)
• Drahtquerschnitt: 26 AWG (typisch für diesen Kabeltyp)
• Steckerkonfiguration: männlicher QSFP-Stecker auf vier männliche SFP+-Stecker
• Typische Anwendungen: InfiniBand-, Ethernet-, FCoE- und Fibre-Channel-Kurzstreckenverbindungen

Einsatz

Stellen Sie sicher, dass beide Endpunkte passive QSFP-auf-4xSFP+-DACs und die vorgesehenen 40G-/10G-elektrischen Profile unterstützen. Schalten Sie die Geräte aus oder befolgen Sie die vom Hardware-Hersteller empfohlenen Hot-Plug-Verfahren, falls erforderlich. Stecken Sie den QSFP-Stecker in den 40G-QSFP-Port und jeden SFP+-Stecker in den entsprechenden 10G-SFP+-Port, wobei die Verriegelung sicher einrasten muss. Überprüfen Sie die Verbindungsaushandlung und Geschwindigkeit an den angeschlossenen Geräten und überwachen Sie das erwartete Verhalten bei Kanal-Aggregation oder -Aufteilung gemäß der Dokumentation des Host-Geräts.

Empfehlungen

Verwenden Sie dieses Kabel für Kurzstreckenverbindungen innerhalb von Racks oder zwischen benachbarten Racks, wo passive DACs unterstützt werden. Vermeiden Sie eine Verlegung über große Entfernungen, Biegungen unter den vom Hersteller angegebenen Mindestbiegeradius oder das Aussetzen der Stecker gegenüber Staub und mechanischer Belastung. Für Umgebungen, die eine aktive Signalkonditionierung oder Strecken über 5 m hinaus erfordern, wählen Sie eine geeignete aktive DAC- oder optische Transceiver-Lösung.
