InfiniBand/Glasfaserkabel BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL 3m QSFP 4xSFP+ Stecker/Stecker

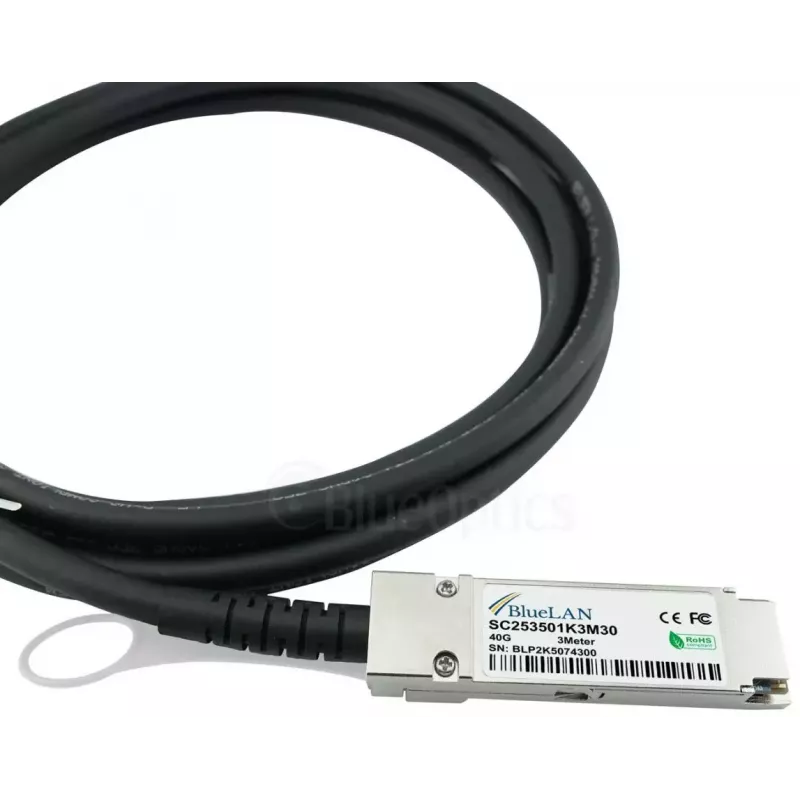

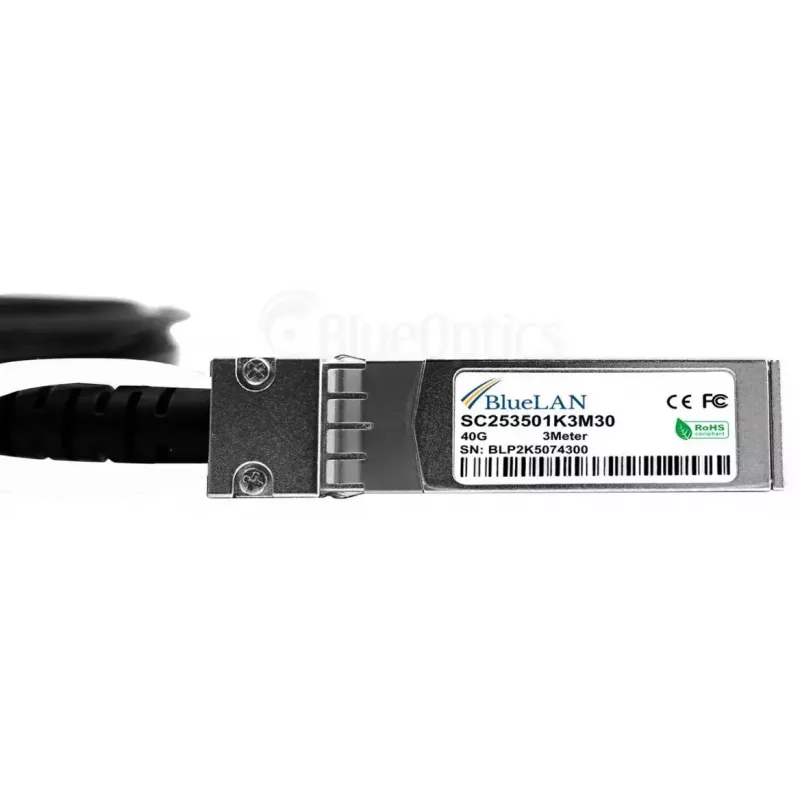

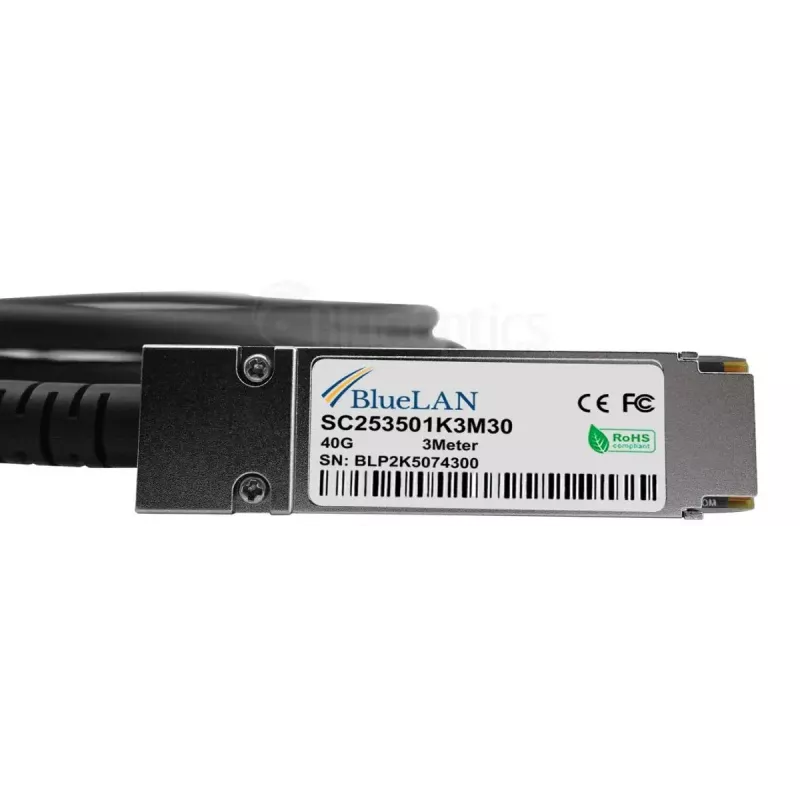

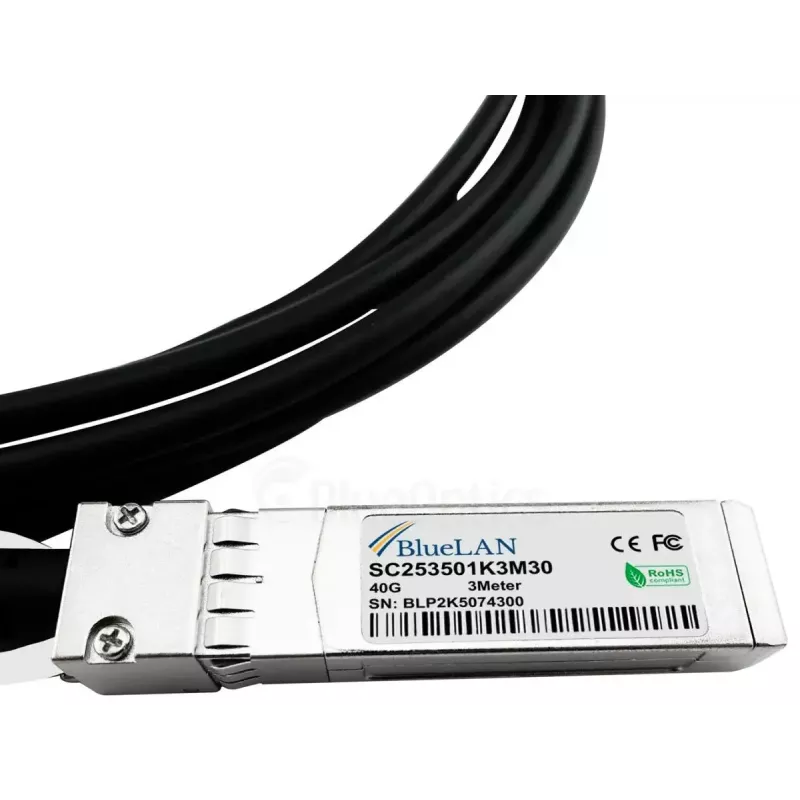

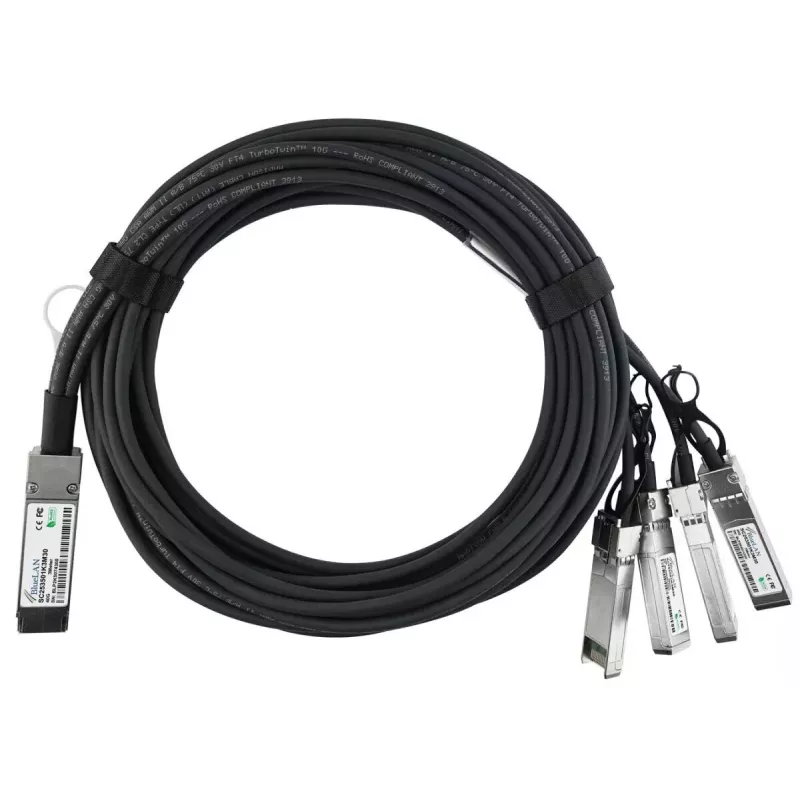

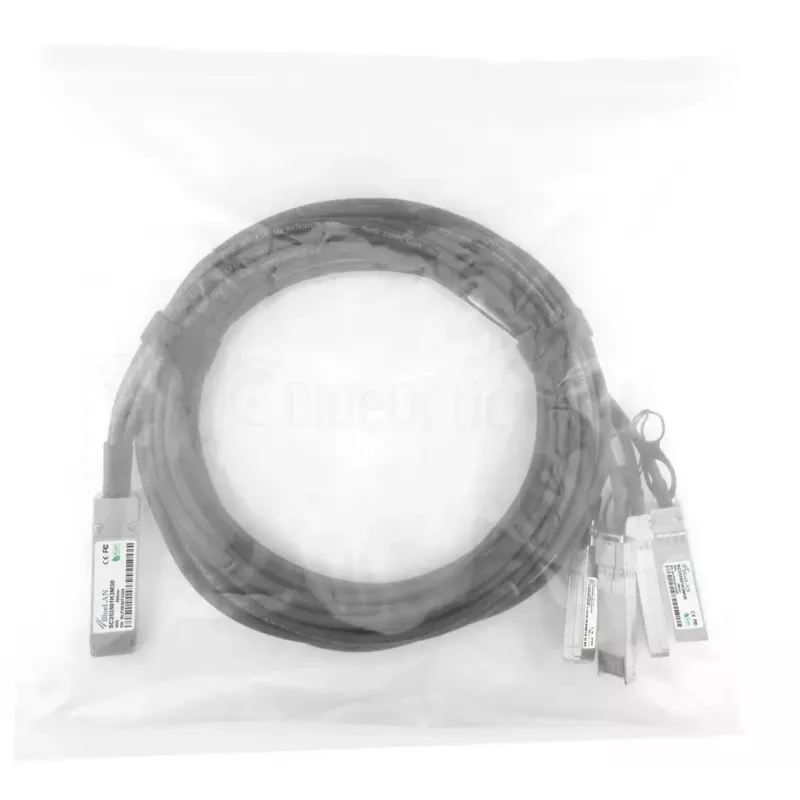

Das BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL ist ein 3 Meter langes QSFP-auf-4xSFP+ Direct-Attach-Kabel (DAC) für Kurzstrecken-Hochgeschwindigkeitsverbindungen in Rechenzentren und Netzwerk-Racks. Als passive Twinax-Kupferlösung mit QSFP-Stecker auf vier SFP+-Stecker unterstützt es gebündelte 40GBase-CR4-Verbindungen oder vier unabhängige 10GBase-CR-Kanäle über eine Länge von 3 m. Das Kabel entspricht den MSA-Branchenrichtlinien und ist für den Einsatz vorgesehen, bei dem geringe Latenz, niedriger Stromverbrauch und zuverlässige elektrische Signalübertragung zwischen kompatiblen Switches, Routern, Speichersystemen und Netzwerkschnittstellenkarten erforderlich sind.

Vorteile

Dieses 3 m lange QSFP-auf-4xSFP+-DAC bietet eine kostengünstige und energieeffiziente Methode, um Verbindungen mit hohem Durchsatz innerhalb von Racks und zwischen benachbarten Racks herzustellen. Die passive Twinax-Konstruktion macht aktive Komponenten überflüssig, reduziert den Stromverbrauch und verbessert die Zuverlässigkeit für Kurzstreckenverbindungen. Die Einhaltung der MSA-Formfaktoren gewährleistet mechanische und elektrische Kompatibilität mit einer Vielzahl von Hardware-Plattformen, die QSFP-auf-SFP+-Split-Konfigurationen unterstützen.

Geeignet für

• Hochgeschwindigkeits-Server-zu-Switch-Verbindungen innerhalb von Racks
• Verbindungen zwischen Switches in benachbarten Racks oder Top-of-Rack- (ToR) Bereitstellungen
• Konsolidierung von vier 10G-Verbindungen in einem einzigen 40G-QSFP-Port
• Kurzstrecken-Fibre-Channel-, FCoE- oder InfiniBand-kompatible Konfigurationen, bei denen passive DACs unterstützt werden

Technische Spezifikationen

• Länge: 3 Meter
• Anschlusstyp: QSFP-Stecker auf 4 × SFP+-Stecker
• Unterstützte Datenrate: bis zu 40 Gbit/s gebündelt oder 4 × 10 Gbit/s Kanäle
• Kabeltyp: passives Twinax-Kupferkabel (30 AWG Leiter)
• Kompatibilität des Formfaktors: MSA-konforme mechanische Schnittstellen für QSFP und SFP+
• Typische Anwendungen: Ethernet, FCoE, Fibre Channel und InfiniBand (wenn die Host-Hardware passives DAC unterstützt)

Verwendung

Schließen Sie das QSFP-Ende an einen kompatiblen 40G-QSFP-Port eines Switches oder einer NIC an und stecken Sie die vier SFP+-Enden in die entsprechenden SFP+-Ports des Empfangsgeräts, oder verwenden Sie die umgekehrte Orientierung, falls von Ihrer Hardware gefordert. Stellen Sie sicher, dass beide Geräte den passiven QSFP-zu-4×SFP+-Split-Betrieb und das vorgesehene Protokoll (z. B. 40GBase-CR4 oder 4×10GBase-CR) unterstützen. Vermeiden Sie scharfe Biegungen und sichern Sie die Kabelführung innerhalb von Racks, um Zugbelastung an den Anschlüssen zu verhindern. Falls ein Gerät das Aufteilen des 40G-Ports in Software- oder BIOS-Einstellungen erfordert, konfigurieren Sie den Port gemäß den Anweisungen des Herstellers, bevor Sie den Datenverkehr aktivieren.

Empfehlungen

Verwenden Sie dieses passive DAC für Kurzstreckenverbindungen innerhalb von Racks oder zwischen benachbarten Racks, wo passives Twinax von Ihrer Hardware unterstützt wird. Überprüfen Sie die Kompatibilität des Herstellers mit QSFP-zu-SFP+-Split-Kabeln und passen Sie bei Bedarf Firmware- oder Portmodi-Einstellungen an. Für größere Entfernungen oder wenn galvanische Trennung erforderlich ist, ziehen Sie stattdessen optische Transceiver und Glasfaserkabel in Betracht.
