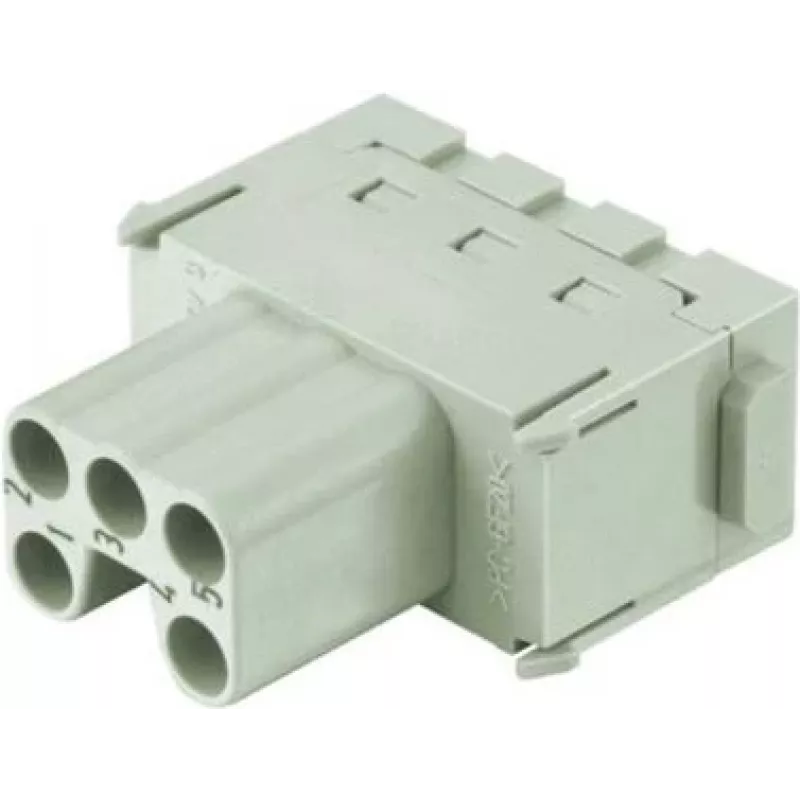

Industrieller Rechtecksteckverbinder Han 5 Mod bu-ES 16A von Harting, Modell 09 14 005 2716

Harting Han 5 Mod bu-ES 16A ist ein industrieller Rechtecksteckverbinder, der für zuverlässige Strom- und Signalübertragung in Maschinen, Schaltschränken und Automatisierungsanlagen entwickelt wurde. Der Han 5-Rahmen nimmt modulare Einsätze auf und die bu-ES-Variante ist für 16 A ausgelegt und bietet eine kompakte Schnittstelle für gemischte elektrische Kontakte. Das Design legt Wert auf robusten elektrischen Kontakt, sichere mechanische Kopplung und Kompatibilität mit industriellen Montageanordnungen.

Vorteile

Dieser Steckverbinder bietet stabile elektrische Leistung bei Dauerbetrieb und wiederholten Steckzyklen, mit verschleißfesten Materialien und Kontakttechnologie. Sein rechteckiges Gehäuse ermöglicht platzsparende Panel- und Kabelinstallationen bei gleichzeitiger mechanischer Fixierung und für den industriellen Einsatz geeignetem Umgebungsschutz. Das modulare Konzept erlaubt die Kombination von Signal- und Leistungskontakten in einem einzigen Rahmen, was die Verdrahtungskomplexität und den Platzbedarf im Schaltschrank reduziert.

Geeignet für

• Schaltschränke und Verteilertafeln
• Fabrikautomation und Produktionsmaschinen
• Industrielle Antriebe und Motorsteuerungssysteme
• Prüfstände und Messgeräte
• Strom- und Signalschnittstellen in modularen Baugruppen

Technische Daten

• Steckverbindertyp: rechteckiger Industriesteckverbinder, für modulare Einsätze geeignet
• Nennstrom: 16 A pro vorgesehenem Kontakttyp
• Kontaktbestückung: modulare Mischung aus Leistungs- und Signalkontakten (Rahmen für Einsätze)
• Montage: Schalttafelausschnitt und/oder Kabelhaubenkupplung mit mechanischer Verriegelung
• Kontaktmaterial und Beschichtung: leitfähige Metallkontakte mit korrosionsbeständiger Oberfläche für zuverlässige Leitfähigkeit
• Betriebsumgebung: für industrielle Innenanwendungen konzipiert; geeignet für Schaltschrank- und Maschinenumgebungen
• Mechanische Lebensdauer: ausgelegt für wiederholte Steck- und Trennzyklen, wie sie bei Wartungsarbeiten üblich sind

Anwendung

Montieren Sie den Han 5-Rahmen in den entsprechenden Schalttafelausschnitt oder die Gegenhaube und befestigen Sie ihn mit dem empfohlenen Montagezubehör. Wählen Sie die modularen Einsätze aus, die den benötigten Leistungs- und Signalkontakttypen entsprechen, und setzen Sie sie gemäß den Montagerichtlinien des Herstellers in den Rahmen ein. Schließen Sie die Drähte mit der angegebenen Anschlussmethode (Crimp-, Schraub- oder Lötanschluss je nach Ausführung) an die Einsatzkontakte an, sorgen Sie für ordnungsgemäße Kabelführung und Zugentlastung und fügen Sie dann die Steckverbinderhälften zusammen, bis die mechanische Verriegelung einrastet, um die elektrischen Verbindungen herzustellen.

Empfehlungen

Befolgen Sie die Montageanweisungen und Drehmomentwerte von Harting für die Kontaktanschlüsse, um die Nennstromleistung sicherzustellen. Überprüfen Sie nach der Montage den korrekten Sitz und die Verriegelung der Kontakte und führen Sie in staubigen oder feuchten Umgebungen regelmäßige Inspektionen durch. Verwenden Sie bei Bedarf kompatible Gegenhauben und Dichtungen, um den IP-Schutz aufrechtzuerhalten und das Risiko von Verschmutzung oder mechanischer Belastung zu verringern.
