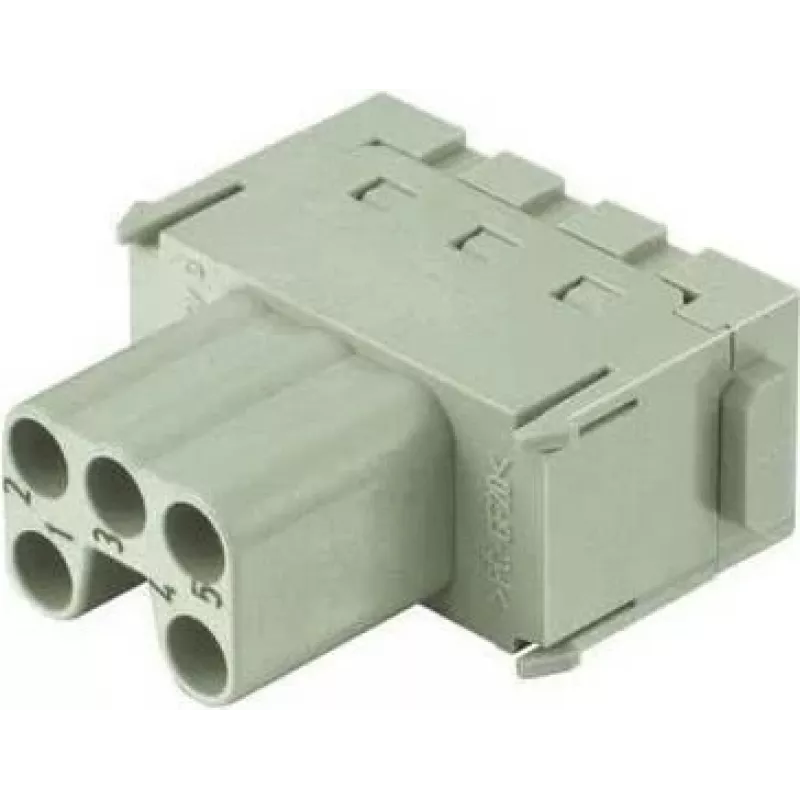

Industrieller Rechtecksteckverbinder Han 5 Mod bu-ES 16A von Harting, Modell 09 14 005 2716

Harting Han 5 Mod bu-ES 16A ist ein industrieller Rechtecksteckverbinder, der für zuverlässige Strom- und Signalübertragung in Maschinen, Schaltschränken und Automatisierungsanlagen entwickelt wurde. Der Han 5 Rahmen nimmt modulare Einsätze auf und die bu-ES Variante ist für 16 A ausgelegt, was eine kompakte Schnittstelle für gemischte elektrische Kontakte bietet. Das Design legt Wert auf robusten elektrischen Kontakt, sichere mechanische Kopplung und Kompatibilität mit industriellen Montageanordnungen.

Vorteile

Dieser Steckverbinder bietet stabile elektrische Leistung bei Dauerbetrieb und wiederholten Steckzyklen, wobei Materialien und Kontakttechnologie auf Verschleißfestigkeit ausgelegt sind. Sein rechteckiges Gehäuse ermöglicht platzsparende Panel- und Kabelinstallationen bei gleichzeitiger Aufrechterhaltung der mechanischen Haltekraft und des für den industriellen Einsatz geeigneten Umweltschutzes. Das modulare Konzept erlaubt die Kombination von Signal- und Leistungskontakten in einem einzigen Rahmen, was den Verdrahtungsaufwand und die Panel-Stellfläche reduziert.

Geeignet für

• Schaltschränke und Verteilertafeln
• Fabrikautomation und Produktionsmaschinen
• Industrielle Antriebe und Motorsteuerungssysteme
• Prüfstände und Messgeräte
• Strom- und Signalschnittstellen in modularen Baugruppen

Technische Daten

• Steckverbindertyp: rechteckiger Industriesteckverbinder, modulare Einsätze möglich
• Nennstrom: 16 A pro vorgesehenem Kontakttyp
• Kontaktanordnung: modulare Mischung aus Leistungs- und Signalkontakten (Rahmen für Einsätze)
• Montage: Panel-Ausschnitt und/oder Kabelhaubenkopplung mit mechanischer Verriegelung
• Kontaktmaterialien und Beschichtung: leitfähige Metallkontakte mit korrosionsbeständiger Oberfläche für zuverlässige Leitfähigkeit
• Betriebsumgebung: ausgelegt für den industriellen Innenbereich; geeignet für Schaltschrank- und Maschinenumgebungen
• Mechanische Lebensdauer: ausgelegt für wiederholte Steck- und Trennzyklen, die bei Wartungsarbeiten üblich sind

Verwendung

Montieren Sie den Han 5 Rahmen in den entsprechenden Panel-Ausschnitt oder die passende Haube und befestigen Sie ihn mit dem empfohlenen Montagematerial. Wählen und montieren Sie die modularen Einsätze, die den erforderlichen Leistungs- und Signalkontakttypen entsprechen, und setzen Sie sie gemäß der Montageanleitung des Herstellers in den Rahmen ein. Schließen Sie die Drähte mit der angegebenen Anschlussmethode (Crimp-, Schraub- oder Lötanschluss je nach Anwendung) an die Kontakte der Einsätze an, sorgen Sie für ordnungsgemäße Kabelführung und Zugentlastung, und stecken Sie dann die Steckverbinderhälften zusammen, bis die mechanische Verriegelung einrastet, um die elektrischen Verbindungen herzustellen.

Empfehlungen

Befolgen Sie die Montageanweisungen und Drehmomentwerte von Harting für die Kontaktanschlüsse, um die Nennstromleistung sicherzustellen. Überprüfen Sie nach der Montage den festen Sitz und die Verriegelung der Kontakte und führen Sie in staubigen oder feuchten Umgebungen regelmäßige Inspektionen durch. Verwenden Sie bei Bedarf kompatible Gegenhauben und Dichtungen, um den Schutz vor Eindringen zu gewährleisten und das Risiko von Verschmutzung oder mechanischer Belastung zu verringern.
