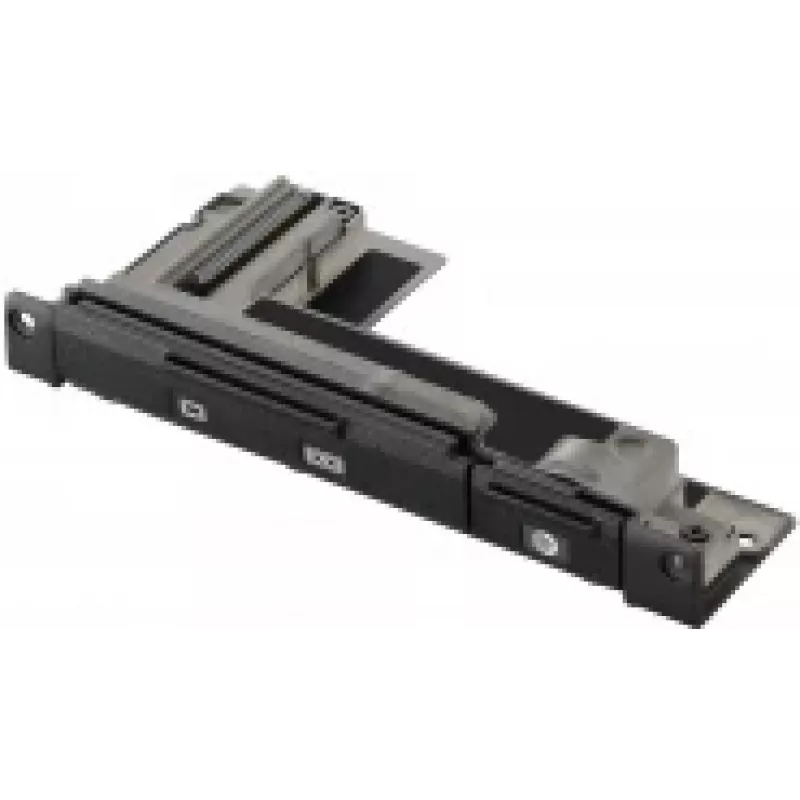

I/O-Platine Panasonic FZ-VCN553U TOUGHBOOK 55

Die Panasonic FZ-VCN553U I/O-Platine ist ein Erweiterungsmodul zum Austausch für das TOUGHBOOK 55, das zusätzliche rückseitige Konnektivität bietet. Es umfasst einen VGA-Anschluss, einen seriellen (RS-232) Anschluss und einen zuverlässigen USB 2.0-Anschluss, der für den rückseitigen Erweiterungssteckplatz konzipiert ist und die Peripherieverbindungen des Laptops wiederherstellt oder erweitert.

Vorteile

Diese I/O-Platine stellt die Kernkonnektivität für Legacy- und Bildschirmgeräte wieder her und bewahrt gleichzeitig die Kompatibilität mit dem zuverlässigen Design des TOUGHBOOK 55. Sie bietet eine kompakte, OEM-kompatible Lösung zum Ersetzen eines beschädigten oder fehlenden rückseitigen Erweiterungsmoduls und trägt dazu bei, das Gerät ohne Modifikation des Hauptgehäuses wieder voll funktionsfähig für Peripheriegeräte zu machen.

Geeignet für

• Anschließen externer Monitore über VGA
• Schnittstelle zu seriellen Geräten wie Barcode-Scannern oder Industriesteuerungen
• Anbringen von USB-Peripheriegeräten, die einen zuverlässigen, rückseitig montierten USB 2.0-Anschluss benötigen

Wichtige Spezifikationen

• Anschlüsse: 1 × VGA-Video, 1 × seriell (RS-232), 1 × zuverlässiger USB 2.0
• Montage: Konzipiert für den rückseitigen Erweiterungssteckplatz des Panasonic TOUGHBOOK 55
• Kompatibilität: Panasonic TOUGHBOOK 55 (Formfaktor rückseitiges Erweiterungsmodul)

Verwendung

Schalten Sie das TOUGHBOOK 55 aus, entfernen Sie gegebenenfalls den Akku und öffnen Sie den rückseitigen Erweiterungssteckplatz gemäß Servicehandbuch. Installieren Sie das FZ-VCN553U-Modul im vorgesehenen Steckplatz und sichern Sie es mit den Originalbefestigungen. Schließen Sie den Akku wieder an und schalten Sie das Gerät ein. Überprüfen Sie nach dem Hochfahren, ob die angeschlossenen VGA-, seriellen und USB-Geräte vom Betriebssystem erkannt werden, und installieren Sie alle erforderlichen Treiber.

Empfehlungen

Verwenden Sie diese OEM-Panasonic-I/O-Platine, um ein beschädigtes rückseitiges Erweiterungsmodul zu ersetzen; stellen Sie sicher, dass das TOUGHBOOK während der Installation ausgeschaltet und geerdet ist. Überprüfen Sie bei seriellen oder VGA-Peripheriegeräten die Kabelbelegung und Treiberkompatibilität für Ihre Betriebsumgebung.
