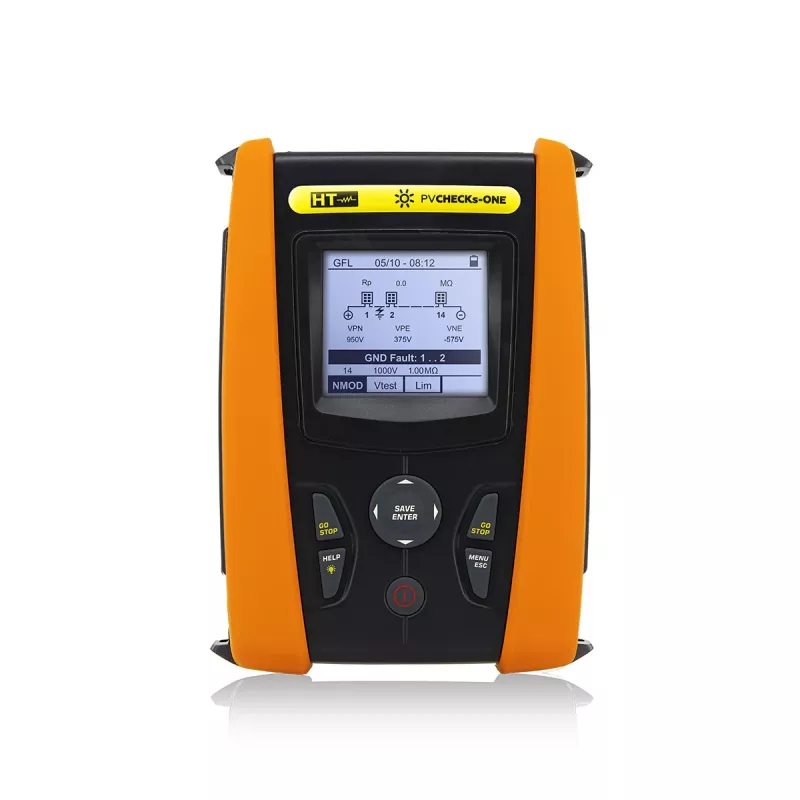

HT Instruments PV-CHECKs One Photovoltaik-Installationstester (1011550)

HT Instruments PV-CHECKs One ist ein umfassender Photovoltaik-Installationstester, der für die Überprüfung und Fehlersuche an PV-Anlagen gemäß IEC/EN 62446-1 entwickelt wurde. Er kombiniert mehrere Testfunktionen in einem tragbaren Gerät, darunter Durchgängigkeit von Schutzleitern, Isolationswiderstand, Leerlaufspannung, Kurzschlussstrom und DC-Leistungsmessung. Mit der Sicherheitsbewertung CAT III 1000V und einem großen hintergrundbeleuchteten LCD eignet er sich sowohl für die Inbetriebnahme als auch für die regelmäßige Wartung von Solaranlagen.

Überblick

Der PV-CHECKs One führt alle wesentlichen elektrischen Sicherheits- und Leistungstests durch, die für PV-Anlagen erforderlich sind. Er misst die Durchgängigkeit mit einem Prüfstrom von 200 mA, den Isolationswiderstand bei 250 V, 500 V und 1000 V DC sowie die Leerlaufspannung bis 1000 V DC. Das Gerät misst außerdem den Kurzschlussstrom bis 15 A und die DC-Leistung bis 15 kW, mit automatischer Berechnung der Leistung unter Standardtestbedingungen (STC).

Was heraussticht

• Entspricht IEC/EN 62446-1 für die Prüfung von PV-Anlagen
• Sicherheitsbewertung CAT III 1000V für sicheres Arbeiten an spannungsführenden Stromkreisen
• Interner Speicher für Datenaufzeichnung und USB-Konnektivität für PC-Analyse
• Wiederaufladbarer Li-ION-Akku mit einer Akkulaufzeit von über 1000 Tests
• Hintergrundbeleuchtetes LCD für klare Ablesungen unter verschiedenen Lichtverhältnissen

Technische Details

• Durchgängigkeitsprüfstrom: 200 mA
• Isolationsprüfspannungen: 250 V, 500 V, 1000 V DC
• Leerlaufspannung (Voc) Bereich: 0 - 1000 V DC
• Kurzschlussstrom (Isc) Bereich: 0 - 15 A DC
• DC-Leistungsmessung (Pmax): bis zu 15 kW
• Leistungsberechnung bei STC: Ja
• Polaritätsprüfung: Ja
• DC-Spannungsmessbereich: 0 - 1000 V DC
• AC-Spannungsmessbereich: 0 - 1000 V AC
• Anzeigetyp: Hintergrundbeleuchtetes LCD
• Interner Speicher: Ja (für Datenaufzeichnung)
• PC-Konnektivität: USB
• Mitgelieferte Software: Ja (für Datenanalyse und Berichterstellung)
• Stromversorgung: Wiederaufladbarer Li-ION-Akku
• Akkulaufzeit: >1000 Tests (typisch)
• Betriebstemperatur: 0°C bis 40°C
• Schutzart: IP40

Unser Urteil

Der HT Instruments PV-CHECKs One ist ein robuster und vielseitiger Tester, der alle wesentlichen Messungen für die Überprüfung von PV-Anlagen abdeckt. Seine Konformität mit IEC/EN 62446-1 und die hohe Sicherheitskategorie machen ihn zu einer zuverlässigen Wahl für Solarprofis.
