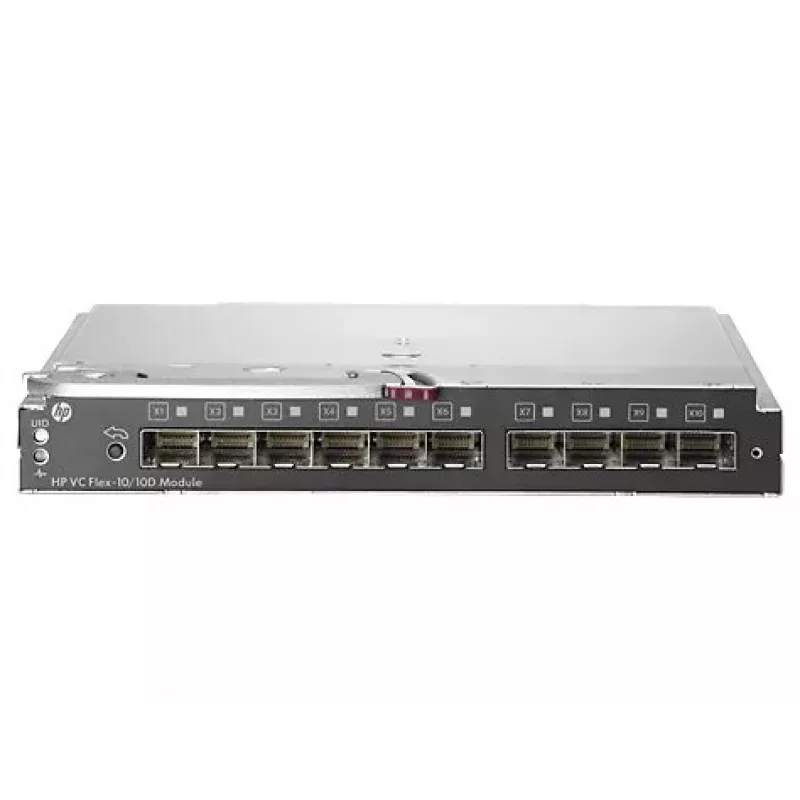

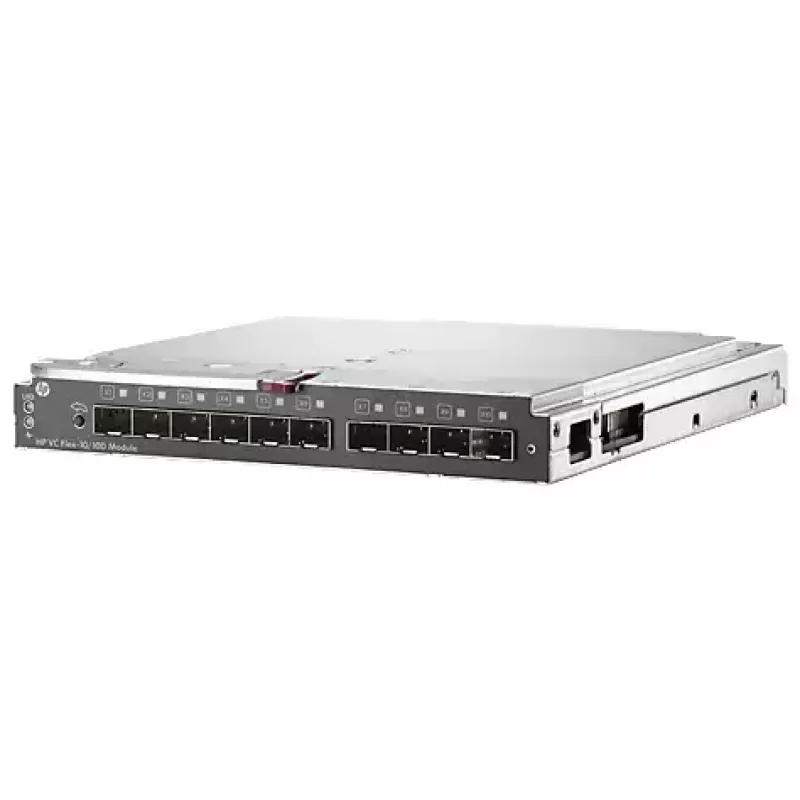

HPE Virtual Connect Flex-10/10D Modul 10 Gigabit Ethernet Switch

Das HPE Virtual Connect Flex-10/10D Modul 10 Gigabit Ethernet Switch bietet konvergierte 10Gb-Konnektivität für c-Class BladeSystem-Gehäuse und ermöglicht flexibles Server-Edge-Networking mit HP FlexFabric-Adaptern. Das Modul konsolidiert mehrere Verkehrstypen über Hochgeschwindigkeits-10Gb-Verbindungen und bietet ein Wire-Once-Verbindungsmanagement, um das Hinzufügen, Verschieben und Ersetzen von Servern zu vereinfachen. Jedes Modul stellt vier anpassbare Verbindungen pro 10Gb-Server-Port bereit (drei Daten und eine Storage oder vier Daten), enthält dreißig interne Ports und zehn SFP+-Uplinks (1 oder 10GbE) und hilft, Verkabelungs- und Upstream-Switch-Anforderungen zu reduzieren.

Vorteile

Das Modul reduziert die Netzwerkausbreitung am Server-Edge, indem es Ethernet- und Fibre-Channel-Verkehr konvergiert und viele separate Switches, Erweiterungsmodule und Kabel eliminiert. Dual-Hop-FCoE-Unterstützung ermöglicht es, FCoE-Verkehr außerhalb des Gehäuses zu einer externen FCoE-fähigen Bridge zu leiten. Min/Max-Bandbreitenoptimierung und Priority Queue QoS (VC 4.01) ermöglichen eine effizientere Bandbreitennutzung und Verkehrspriorisierung für kritische Anwendungen. Das Virtual-Connect-Management macht wiederholtes manuelles Neuverkabeln überflüssig, wenn Server hinzugefügt, verschoben oder ersetzt werden.

Geeignet für

• Unternehmens- und Rechenzentrums-c-Class-BladeSystem-Bereitstellungen, die konvergierte Vernetzung erfordern
• Umgebungen, die HP FlexFabric-Adapter zur Konsolidierung von Server-Verkehr verwenden
• Setups, die eine reduzierte Verkabelung und vereinfachtes Upstream-Switching benötigen (FCoE-Bridging)
• Verwaltungen, die eine schnelle Server-Bereitstellung und minimale Netzwerk-Neukonfiguration benötigen

Wichtige Spezifikationen

• Produkt: HPE Virtual Connect Flex-10/10D Modul 10 Gigabit Ethernet Switch (MPN 639852-001, EAN 5711045738555)
• Bandbreite: effektive Vollduplex-Gesamtkapazität 600 Gb (dreißig interne Ports)
• Uplink-Ports: zehn SFP+-Uplinks, konfigurierbar als 1GbE oder 10GbE
• Pro-Server-Verbindungen: vier anpassbare Verbindungen pro 10Gb-Server-Port (drei Daten + eine Storage oder vier Daten)
• Netzwerkstandards: IEEE 802.1ab, 802.1D, 802.1Q, 802.2, 802.3ad
• Typischer Stromverbrauch: 70 W
• Gewicht: 2 kg

Verwendung

Installieren Sie das Flex-10/10D-Modul in einem kompatiblen c-Class BladeSystem-Gehäuse und verbinden Sie die SFP+-Uplinks mit Upstream-Switches oder einer FCoE-fähigen Bridge. Konfigurieren Sie Virtual-Connect-Profile über die Management-Konsole oder CLI, um Flex-10-virtuelle Funktionen und Bandbreiteneinstellungen den Server-NICs zuzuweisen. Verwenden Sie Min/Max-Bandbreitenoptimierung und Priority-Queue-QoS-Einstellungen, um Bandbreite zuzuweisen und Verkehr zu priorisieren; wenden Sie FCoE-Dual-Hop-Einstellungen an, wenn Sie Storage-Verkehr außerhalb des Gehäuses erweitern.

Empfehlungen

Für vorhersagbare Leistung planen Sie die Bandbreitenzuweisungen der virtuellen Funktionen vor der Bereitstellung und aktivieren Sie die Min/Max-Bandbreitenoptimierung bei der Durchführung von VM-Migrationen oder netzwerkbasierten Backups. Verwenden Sie eine externe FCoE-fähige Bridge für Dual-Hop-FCoE-Topologien und halten Sie die Firmware auf dem neuesten Stand, um auf QoS- und Management-Funktionen zuzugreifen, die in VC 4.01 und höher eingeführt wurden.
