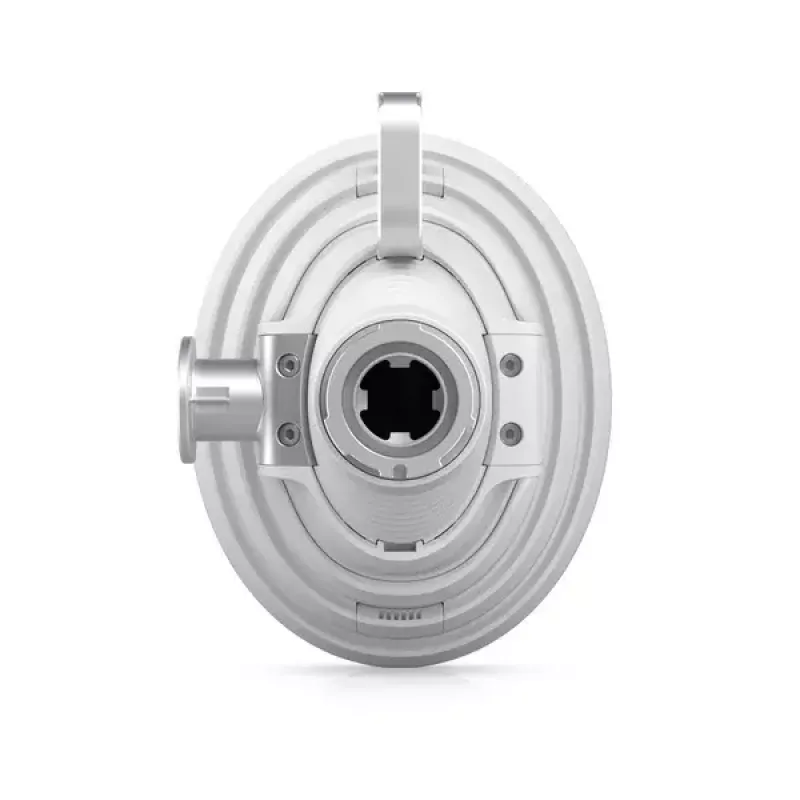

Hornantenne Ubiquiti UISP Horn 19.5 dBi 5.15-6.875 GHz

Die Ubiquiti UISP Horn 19.5 dBi ist eine richtbare Outdoor-Hornantenne für Punkt-zu-Multipunkt (PtMP) Funkverbindungen im 5,15–6,875 GHz-Band. Sie bietet einen Gewinn von 19,5 dBi bei einer horizontalen Strahlbreite von etwa 30° und unterstützt Dual-Polarisation. Die Antenne ist IPX6-zertifiziert für den Außeneinsatz und verfügt über einen WaveGuide-Adapter und seitliche Verschlüsse für eine sichere, einrastende Funkmodulanbindung.

Vorteile

Das UISP Horn bietet hohen Gewinn und einen schmalen Strahl für bessere Signalisolation in ausgelasteten Umgebungen. Dual-Polarisation und der breite Frequenzbereich ermöglichen Kompatibilität mit verschiedenen 5-GHz-Funkmodulen. Der mitgelieferte WaveGuide-Adapter vereinfacht die Anbringung an kompatiblen Funkmodulen, während die Verschlüsse für eine zuverlässige mechanische und HF-Verbindung sorgen. Robuster IPX6-Schutz und kompakte Abmessungen machen sie für den Außeneinsatz geeignet.

Geeignet für

• Outdoor-Punkt-zu-Multipunkt-Basisstationen
• Reichweitenverlängerung von kompatiblen 5-GHz-Funkmodulen (AF-5XHD, LTU Rocket, RP-5AC)
• Einsätze in ausgelasteten HF-Umgebungen, die höhere Isolation erfordern

Technische Daten

• Frequenzband: 5,15–6,875 GHz
• Gewinn: 19,5 dBi
• Horizontale Strahlbreite: ~30°
• Polarisation: Dual
• Wetterfestigkeit: IPX6
• Abmessungen (B×T×H): 224 × 380 × 282 mm
• Gewicht: 3,06 kg
• Farbe: Weiß

Verwendung

Montieren Sie die Hornantenne an einem geeigneten Mast oder Pfosten mit passenden Halterungen (nicht enthalten). Befestigen Sie das kompatible Funkmodul mit dem mitgelieferten WaveGuide-Adapter an der Antenne und rasten Sie die seitlichen Verschlüsse ein, bis das Funkmodul einrastet. Richten Sie die Antenne auf den Versorgungsbereich oder die Teilnehmergeräte aus und sichern Sie die Verkabelung mit wetterfesten Steckverbindern. Überprüfen Sie die örtlichen gesetzlichen Grenzwerte für Betriebsfrequenzen und stellen Sie sicher, dass Firmware und Einstellungen des Funkmoduls mit dem Frequenzbereich der Antenne übereinstimmen.

Empfehlungen

Installieren Sie die Antenne an einem erhöhten Standort mit freier Sichtverbindung zu den Teilnehmergeräten. Verwenden Sie eine ordnungsgemäße Erdung und Überspannungsschutz für Außeninstallationen. Prüfen Sie vor dem Betrieb die regionalen Vorschriften für zulässige Sendefrequenzen und Leistungspegel.
