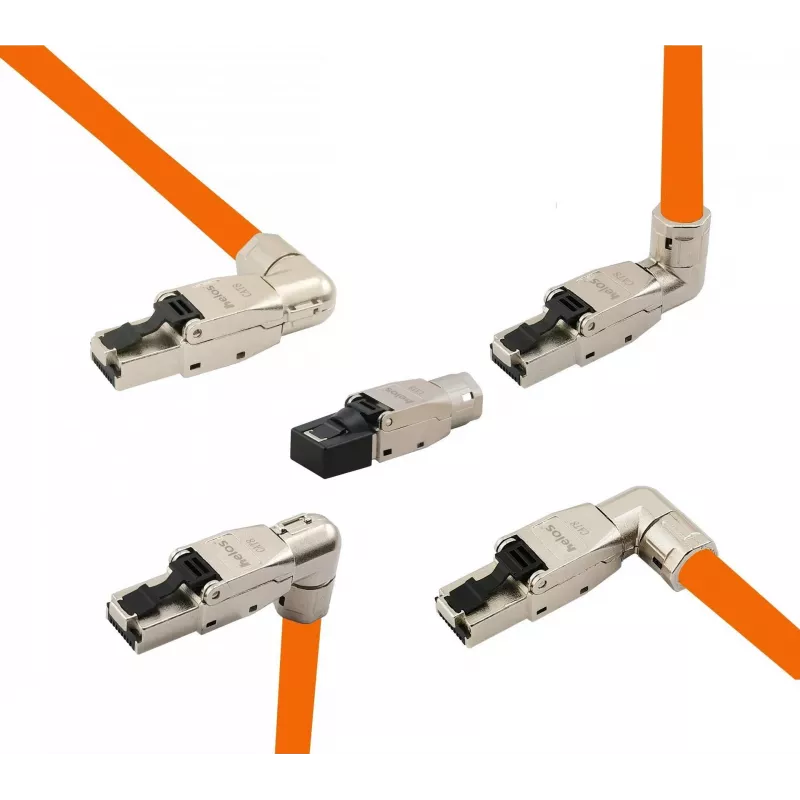

helos Cat 8.1 Metallstecker 263837 — geschirmter RJ45 Modularstecker, 5 Varianten

Der helos Cat 8.1 Metallstecker 263837 ist ein vollständig geschirmter modularer RJ45-Stecker, der für die Verkabelung der Kategorie 8.1 entwickelt wurde. Das Metallgehäuse mit vergoldeten Kontakten unterstützt Hochfrequenzübertragungen bis 2000 MHz und Datenraten bis zu 40 Gbit/s für Verbindungen bis zu 30 m. Der Stecker nimmt Leiter von AWG22 bis AWG26 auf und ist mit PoE, PoE+ und höheren PoE-Stromversorgungsstandards kompatibel. Fünf mechanische Varianten sind verfügbar und das Produkt erfüllt die Anforderungen von ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1 und IEC 60603-7 sowie die Konformität mit RoHS 2.0 und REACH.

Vorteile

Das vollständig geschirmte Metallgehäuse bietet verbesserten EMV-Schutz und zuverlässige Erdung für hochfrequente Cat 8.1-Anwendungen. Vergoldete Kontakte gewährleisten niedrigen Kontaktwiderstand und langfristige Signalintegrität. Werkzeugfreies, feldkonfektionierbares Design mit einer Schneid-Klemm-Anschlusstechnik (Schneidklemmtechnik) ermöglicht eine schnelle Montage vor Ort ohne spezielle Crimpwerkzeuge. Die Kompatibilität mit Leiterquerschnitten von AWG22–AWG26 und fünf verfügbaren Varianten macht den Stecker für eine Reihe von Installationsmethoden geeignet.

Geeignet für

• Professionelle Rechenzentren und Serverräume, die 40 Gbit/s-Verbindungen bis zu 30 m benötigen
• Hochfrequente strukturierte Cat 8.1-Verkabelung für Backbone- und Rangierbereiche
• Umgebungen, die geschirmte Stecker zur Reduzierung elektromagnetischer Störungen benötigen
• Feldkonfektionierung vor Ort, bei der die werkzeugfreie Montage die Installation beschleunigt

Technische Daten

• Produkt: helos Cat 8.1 Metallstecker, Modell 263837
• Steckertyp: geschirmter RJ45 Modularstecker
• Kategorie: Cat 8.1, bis zu 2000 MHz
• Datenrate: bis zu 40 Gbit/s (max. Verbindungslänge 30 m)
• Anschlusstechnik: Schneidklemmtechnik (cut-and-clamp) — werkzeugfreie Montage
• Kontaktbeschichtung: vergoldete Kontakte
• Schirmung: vollständiges Metallgehäuse, vollständig geschirmt
• Leiterkompatibilität: AWG22 bis AWG26
• PoE-Unterstützung: PoE, PoE+ und erweitertes PoE
• Gehäusematerial: Zinklegierung
• Normen: ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1, IEC 60603-7
• Konformität: RoHS 2.0, REACH

Anwendung

Bereiten Sie das Twisted-Pair-Kabel der Kategorie 8.1 vor, indem Sie den Außenmantel auf die erforderliche Länge abisolieren und die Paare gemäß dem gewählten Verdrahtungsschema anordnen. Führen Sie die Leiter in den RJ45-Stecker ein und führen Sie die Schneidklemmterminierung durch, indem Sie die Abdeckung drücken, um die Leiter zu schneiden und zu klemmen; es ist kein Crimpwerkzeug erforderlich. Stellen Sie sicher, dass die Schirmung ordnungsgemäß mit dem Metallgehäuse zur Erdung verbunden ist. Überprüfen Sie den montierten Stecker und testen Sie die Verbindung mit geeigneten Cat 8-Testgeräten, um Kontinuität und Leistung bis zu den angegebenen Frequenz- und Datenratengrenzen zu bestätigen.

Empfehlungen

Verwenden Sie diesen helos Cat 8.1 Metallstecker für kurze, hochgeschwindigkeitsfähige Verbindungen (bis zu 30 m) in geschirmten Installationen. Überprüfen Sie die Leiterquerschnitte (AWG22–AWG26) und befolgen Sie nach der Konfektionierung zertifizierte Testverfahren, um die Einhaltung der Leistungsanforderungen von Cat 8.1 sicherzustellen.
