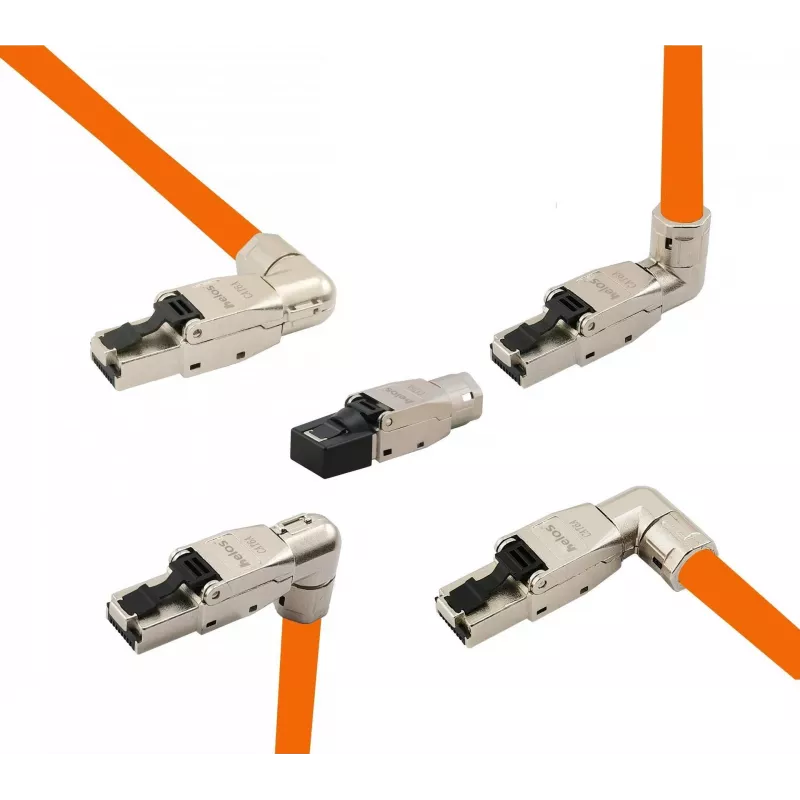

helos Cat 6A RJ45-Stecker 263836 – Erstklassig, feldkonfigurierbar, 5 Varianten

Der helos Cat 6A RJ45-Stecker, Modell 263836, ist ein erstklassiger, feldkonfigurierbarer RJ45-Stecker, der in fünf Varianten erhältlich ist. Entwickelt für Cat-6A-Verkabelung bis 500 MHz, ist der Stecker vollständig geschirmt, verfügt über vergoldete Kontakte und unterstützt Leiter von AWG22 bis AWG26. Das Gehäuse aus Zinklegierung ermöglicht eine werkzeuglose Montage, und das Bauteil ist mit PoE, PoE+ und leistungsstärkeren PoE-Implementierungen kompatibel. Das Produkt erfüllt die relevanten Verkabelungsstandards und ist RoHS-2.0- und REACH-konform.

Vorteile

Der Stecker ermöglicht den Vor-Ort-Abschluss ohne Spezialwerkzeug und bietet so eine schnelle und flexible Installation in strukturierten Verkabelungsumgebungen. Vollständige Schirmung und vergoldete Kontakte verbessern die Signalintegrität und Korrosionsbeständigkeit. Die Unterstützung von AWG22- bis AWG26-Leitern und PoE-Varianten gewährleistet die Kompatibilität mit einer Vielzahl von Netzwerkverkabelungs- und Power-over-Ethernet-Anwendungen.

Geeignet für

• Strukturierte Verkabelungsinstallationen in Büros und Geschäftsgebäuden
• Patch- und Testanwendungen in Rechenzentren und Serverräumen
• Kabelabschlüsse und Reparaturen vor Ort
• PoE-, PoE+- und High-Power-PoE-Netzwerkbereitstellungen
• Cat-6A-Verbindungen mit Leistung bis 500 MHz

Technische Daten

• Kategorie: Cat 6A (bis 500 MHz)
• Schirmung: vollständig geschirmt
• Kontakte: vergoldet
• Leiterbereich: AWG22–AWG26
• Abschluss: Schneidklemmtechnik (Cut-and-Clamp) auf RJ45-Stecker
• Gehäusematerial: Zinklegierung
• Montage: werkzeuglos, feldkonfigurierbar
• PoE: unterstützt PoE, PoE+ und leistungsstärkeres PoE
• Standards: ISO/IEC 11801 Ed.2.2:2011-06; DIN EN 50173-1:2011-09; TIA/EIA-568-C.2 (2009-08); IEC 60603-7-5 Ed.1 (12/2008)
• Konformität: RoHS 2.0 und REACH

Anwendung

Mantel des Kabels auf die empfohlene Länge abisolieren, die Paare gemäß dem erforderlichen Verdrahtungsschema anordnen und die Leiter in die Schneidklemmkontakte des Steckers einführen. Schließen Sie die Montage durch Schließen des Gehäuses ab, um die Leiter zu sichern; das werkzeuglose Design ermöglicht einen zuverlässigen Abschluss ohne Crimpwerkzeuge. Überprüfen Sie Verdrahtung und Durchgang vor der Inbetriebnahme mit einem Netzwerktester.

Empfehlungen

Verwenden Sie den Stecker mit massiven oder flexiblen Cat-6A-Kabeln innerhalb des angegebenen AWG-Bereichs und stellen Sie die korrekte Paarausrichtung vor der Endmontage sicher. Halten Sie für optimale Leistung die Kabelbiegeradien und die Schirmungsdurchgängigkeit ein und testen Sie jede abgeschlossene Verbindung mit geeigneten Zertifizierungs- oder Qualifizierungsgeräten.
