HDMI over CAT Extender Set ACT AC7852 — HDMI-Signalverlängerung bis zu 150 m über CAT5e

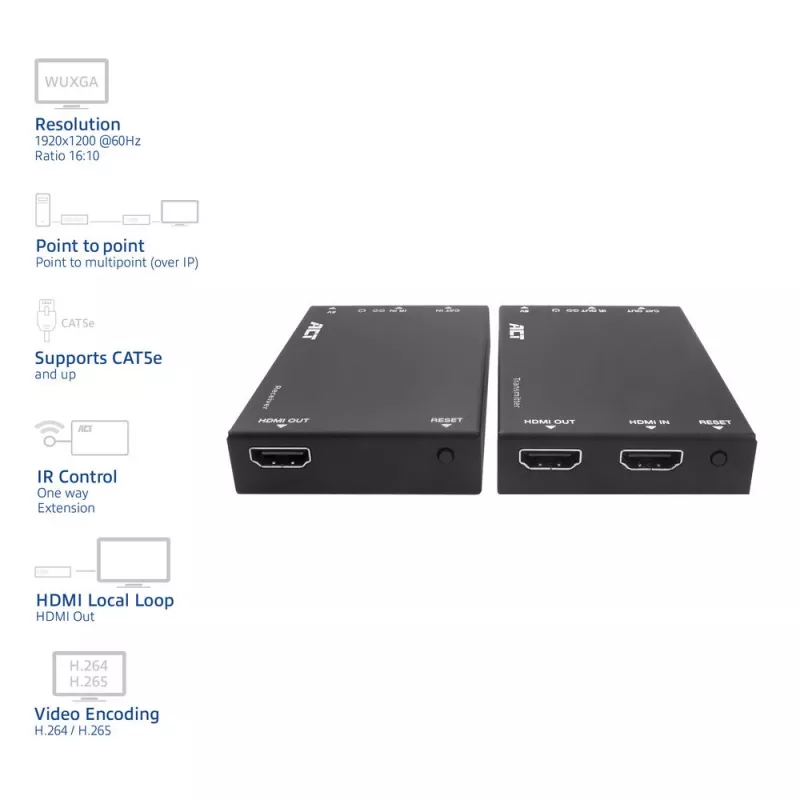

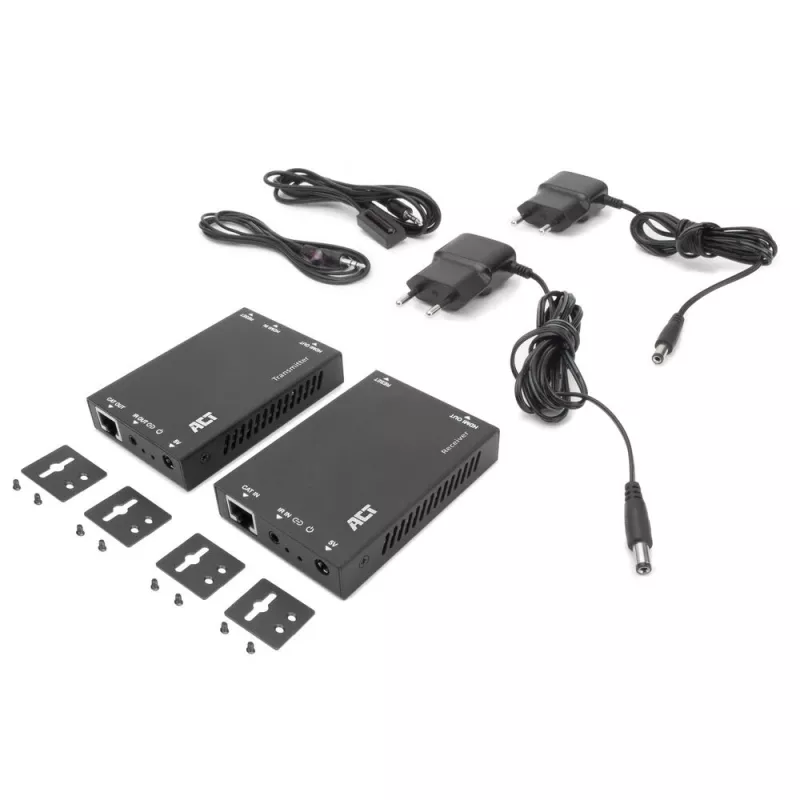

Das AC7852 HDMI over IP Extender-Set ermöglicht die Verlängerung eines HDMI-Signals über CAT5e und höher über eine Entfernung von bis zu 150 Metern (Punkt-zu-Punkt). Sie können bis zu 253 Empfänger in einer Punkt-zu-Mehrpunkt-Konfiguration anschließen. Die Sendereinheit verfügt über einen HDMI-Ausgang zum Anschluss eines lokalen Displays. Ein Infrarot (IR)-Sender und -Empfänger sind im Lieferumfang enthalten, um das Quellgerät mit seiner Standardfernbedienung zu steuern. Das AC7852 unterstützt eine Auflösung von 1920x1200@60Hz mit einem Seitenverhältnis von 16:10, EDID-Kopie, Chroma-Sampling 4:4:4, Videokodierung H.265 und HDCP 1.4. Das Extender-Set wird mit Montagehalterungen geliefert.

Verlängern Sie ein HDMI-Signal bis zu 150 Meter
Das AC7852 HDMI Extender-Set verlängert ein HDMI-Signal über eine Entfernung von bis zu 150 Metern Punkt-zu-Punkt mit einer Auflösung von 1920x1200@60Hz über ein CAT5e-Kabel (oder höher). Bei Verwendung eines Netzwerk-Switches in einer Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Situation muss dieser Switch Layer 3, Internet Group Management Protocol (IGMP) und Multicast unterstützen.

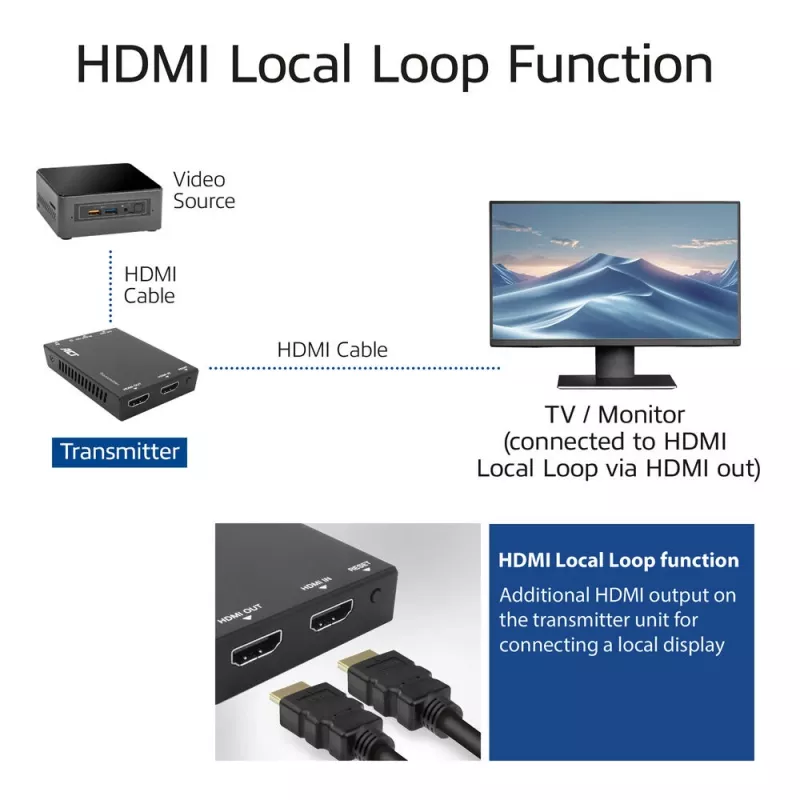

Schließen Sie ein lokales Loop-Display an
Die Sendereinheit verfügt über einen zusätzlichen HDMI-Ausgang zum Anschluss eines lokalen Fernsehers oder Monitors. Der Inhalt des Quellgeräts kann auf einem nahegelegenen Fernseher oder Monitor angezeigt werden, der an die Sendereinheit angeschlossen ist.

EDID-Kopierfunktion
Das AC7852 unterstützt die EDID-Kopierfunktion (Extended Display Identification), um sicherzustellen, dass die Auflösung zwischen Quellgerät und Ausgabegeräten korrekt kommuniziert wird.

Infrarotsteuerung über mitgelieferten IR-Sender und -Empfänger
Das Extender-Set enthält einen Infrarot-Sender und -Empfänger zur Fernbedienung des Quellgeräts.

Anwendungsszenarien

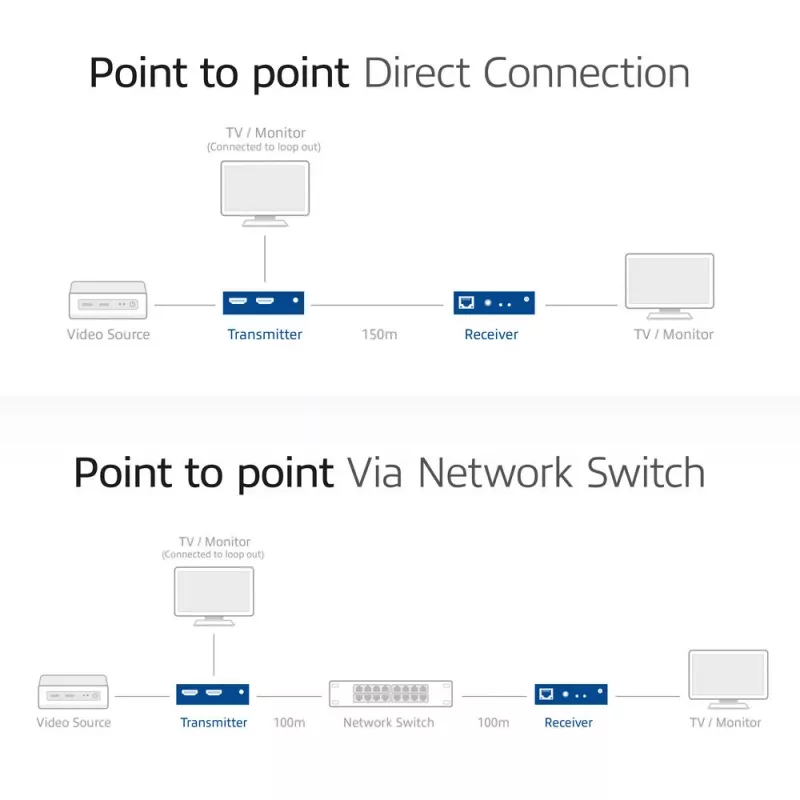

- Punkt-zu-Punkt: Der HDMI-Sender wird direkt über ein CAT-Kabel bis zu 150 Meter mit dem HDMI-Empfänger verbunden. Dies ist die einfachste Möglichkeit, ein HDMI-Signal zu verlängern.
- Punkt-zu-Punkt über einen Netzwerk-Switch: Dieses Szenario ähnelt fast der vorherigen Situation, nur mit einem Switch dazwischen. Die HDMI-Sender- und Empfängereinheiten sind beide mit einem Netzwerk-Switch verbunden. Die maximale Entfernung vom Sender zum Netzwerk-Switch beträgt 100 Meter und die Entfernung vom Switch zum Empfänger ebenfalls 100 Meter.

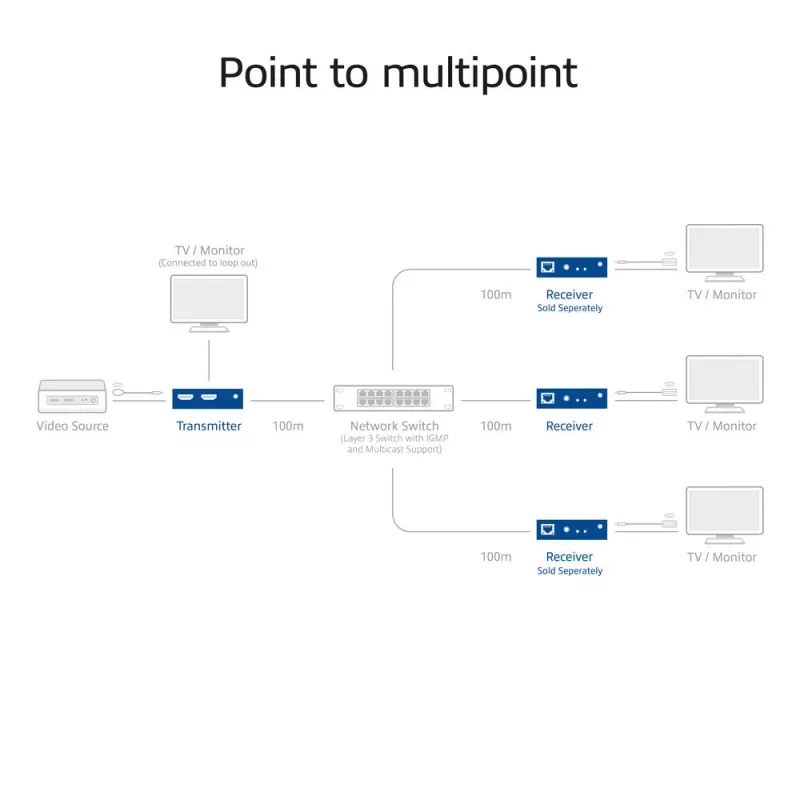

- Punkt-zu-Mehrpunkt: Der HDMI-Sender wird über ein CAT-Kabel bis zu 100 Meter mit dem Netzwerk-Switch verbunden. Der Switch hingegen ist mit mehreren HDMI-Empfängern verbunden, mit einer maximalen Entfernung von 100 Metern pro Empfänger. Zusätzliche HDMI-Empfänger (AC7853) sind separat erhältlich. In diesem Punkt-zu-Mehrpunkt-Szenario können bis zu 253 Empfänger angeschlossen werden.

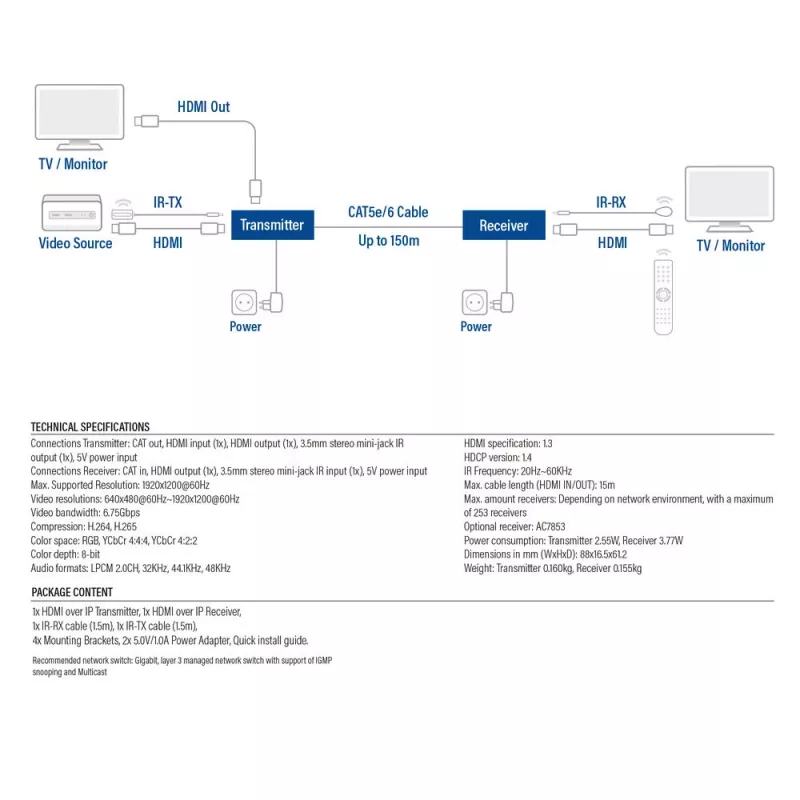

ACT HDMI over IP Extender-Set, über CAT5e und höher, 150 Meter. Typ: AV-Sender & -Empfänger, Maximale Auflösung: 1920 x 1200 Pixel, Unterstützte Kabeltypen: Cat5e. Verbindungstechnologie: Kabelgebunden. Stromversorgungstyp: DC, Betriebsspannung: 5 V, Ausgangsstrom: 1 A. Menge pro Packung: 1 Stk. Enthaltene Kabel: IR

Verwendung

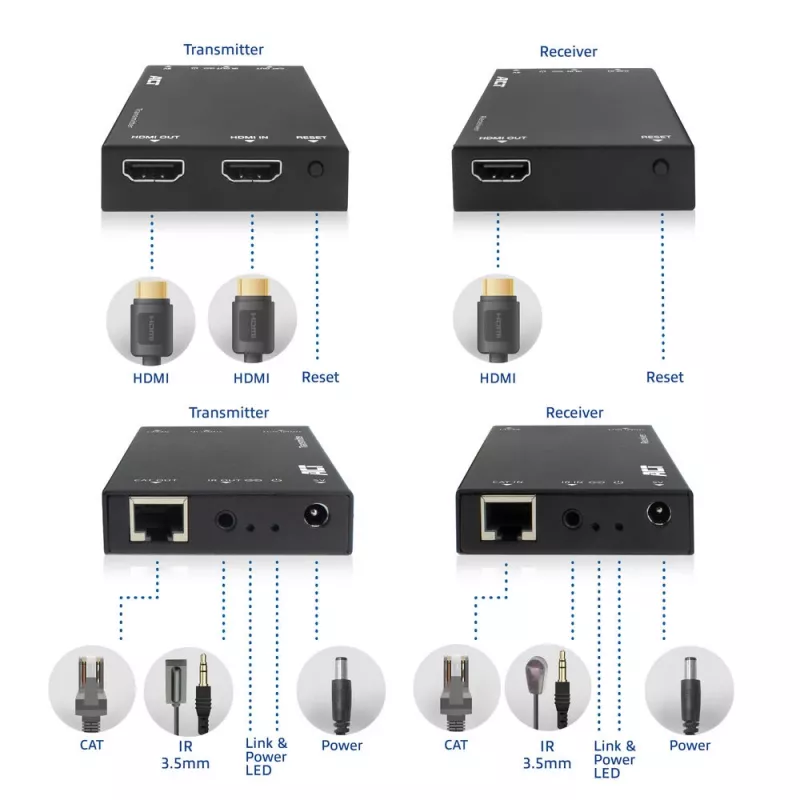

Verbinden Sie das HDMI-Quellgerät mit dem HDMI-Eingang des Senders und den HDMI-Ausgang des Empfängers über handelsübliche HDMI-Kabel mit dem Anzeigegerät. Verbinden Sie Sender und Empfänger über ein einzelnes CAT5e-Kabel über ihre RJ45-Anschlüsse, wobei sicherzustellen ist, dass das Kabel korrekt abgeschlossen ist und die Kabellängen 150 Meter nicht überschreiten. Schließen Sie beide Geräte an die Stromversorgung an, falls separate Netzteile erforderlich sind. Nachdem die Verbindungen hergestellt sind, schalten Sie Quelle und Anzeige ein; der Empfänger gibt das HDMI-Signal auf dem entfernten Display wieder. Überprüfen Sie die Anzeigeauflösung und die Audioeinstellungen am Quellgerät, um sie an die Fähigkeiten des Displays anzupassen.

Empfehlungen

Verwenden Sie hochwertige CAT5e-Verkabelung mit ordnungsgemäßer Abschirmung und korrektem RJ45-Abschluss, um die Signalzuverlässigkeit zu maximieren. Testen Sie bei Installationen nahe der 150-m-Grenze die Verbindung und passen Sie bei Bedarf die Quellauflösung an oder verwenden Sie kürzere Kabel. Vermeiden Sie es, das CAT-Kabel parallel zu Hochspannungsleitungen zu verlegen, um Störungen zu reduzieren. Stellen Sie sicher, dass beide Geräte in belüfteten Bereichen aufgestellt werden, und verwenden Sie zertifizierte HDMI-Kabel für Quell- und Anzeigeverbindungen.
