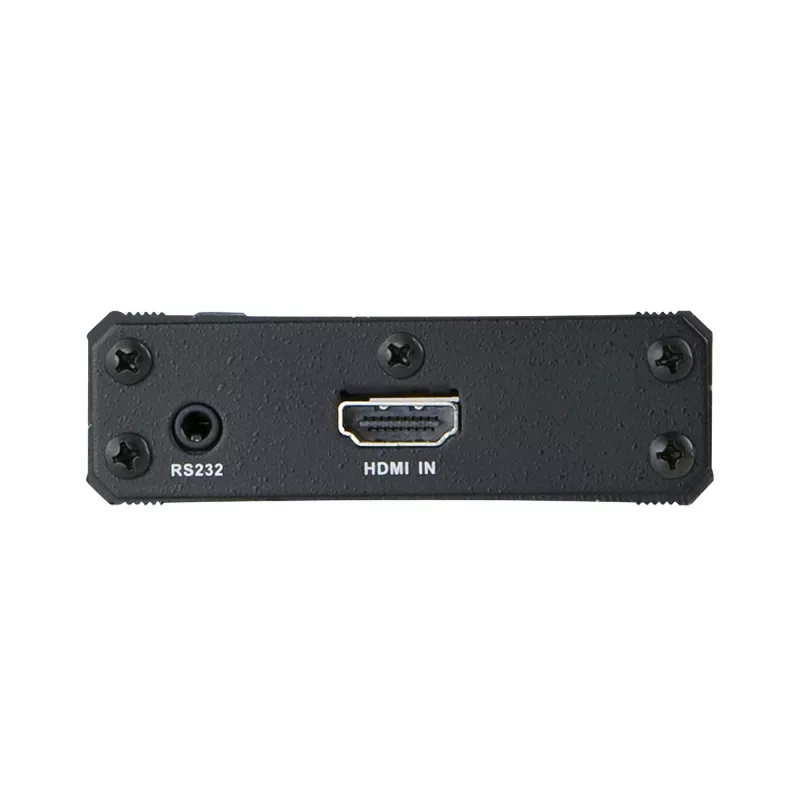

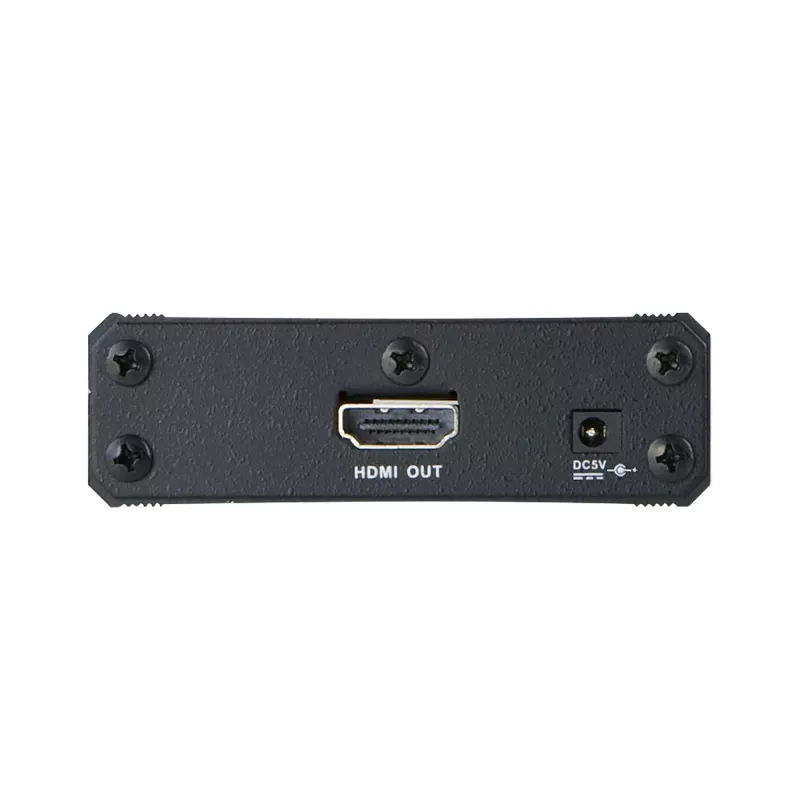

HDMI EDID Emulator ATEN VC080

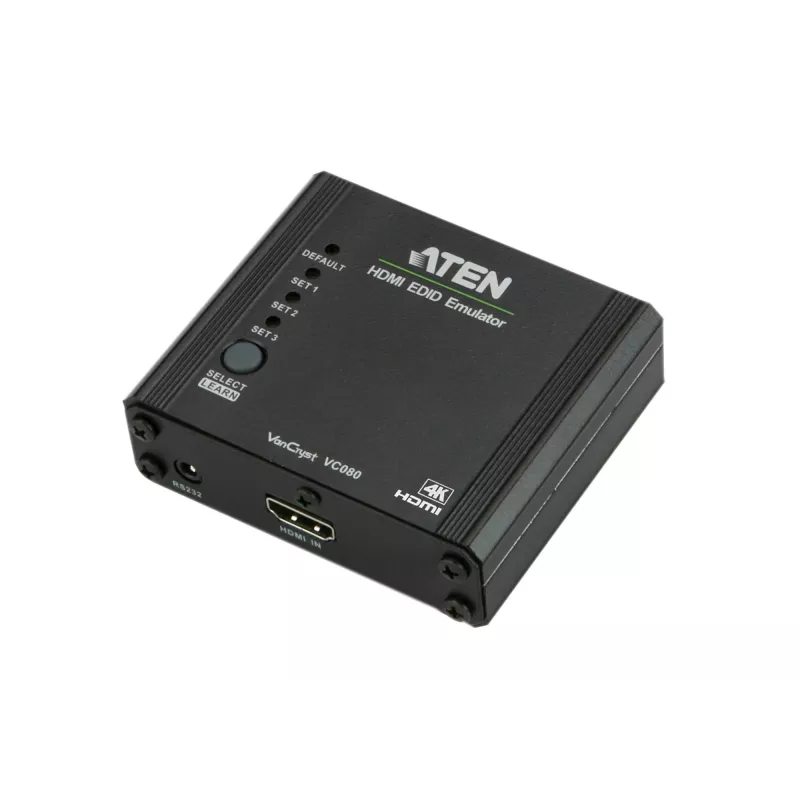

Der ATEN VC080 ist ein HDMI-EDID-Emulator, der die EDID eines angeschlossenen Displays erfasst, speichert und emuliert, um einer HDMI-Quelle konsistente EDID-Daten bereitzustellen. Er unterstützt maximale Videoauflösungen von bis zu 4096 x 2160 Pixeln sowie gängige Auflösungen wie 1920 x 1200 und 3840 x 2160 bei einer Bandbreite von 10,2 Gbit/s. Untergebracht in einem kompakten schwarzen Metallgehäuse (79 x 77,6 x 24,5 mm) und mit einem Gewicht von ca. 0,23 kg ist der VC080 für den Einsatz mit HDMI-Videoports in professionellen AV-Setups vorgesehen.

Vorteile

Der VC080 gewährleistet eine zuverlässige und stabile EDID-Kommunikation, sodass Quellgeräte optimale Videoauflösungen auswählen und beibehalten können. Seine Unterstützung für 4K-Auflösungen (bis zu 4096 x 2160) und 10,2 Gbit/s Bandbreite erhält die Bildqualität. Das kompakte Metallgehäuse sorgt für Langlebigkeit und einfache Integration in AV-Racks oder Desktop-Installationen. Mitgelieferte Kabel und Programmer vereinfachen Konfiguration und Stromanschlüsse.

Geeignet für

• AV-Installationen, bei denen Displays und Quellen feste EDID-Informationen benötigen
• Professionelles Video-Routing, Switches und Matrixsysteme
• Umgebungen mit 4K- oder gemischten Auflösungen
• Testen und Konfigurieren von HDMI-Quellen und -Signalen

Wichtige Spezifikationen

• Modell: ATEN VC080
• Gerätetyp: HDMI-EDID-Emulator
• Maximale Auflösung: 4096 x 2160 Pixel
• Unterstützte Auflösungen: 1920 x 1200; 3840 x 2160; 4096 x 2160
• Bandbreite: 10,2 Gbit/s
• Videoport-Typ: HDMI
• Material und Farbe: Metallgehäuse, schwarz
• Abmessungen (B x T x H): 79 x 77,6 x 24,5 mm
• Gewicht: 0,23 kg
• Lieferumfang: VC080-Gerät mit Programmer, RS-232-Konfigurationskabel (LIN5-04A2-J13G), USB-auf-DC-Stromkabel (LIN5-02U1-701G), Bedienungsanleitung

Verwendung

Schließen Sie den VC080 zwischen der HDMI-Quelle und dem Display an und verwenden Sie dann den mitgelieferten Programmer und das Konfigurationskabel, um die Display-EDID auszulesen und zu speichern oder ein vordefiniertes EDID-Profil auszuwählen. Versorgen Sie den Emulator über das mitgelieferte USB-auf-DC-Stromkabel mit Strom. Nach der Programmierung präsentiert der Emulator die gespeicherte EDID der Quelle, sodass diese die gewählte Auflösung und das Timing aushandelt, ohne auf die EDID-Meldung des angeschlossenen Displays angewiesen zu sein.

Empfehlungen

Platzieren Sie den VC080 in der Nähe der Quelle oder in einem zentralen AV-Rack, um stabile Kabelwege zu gewährleisten. Verwenden Sie das RS-232-Kabel für erweiterte Konfigurationen bei der Integration mit Steuerungssystemen und überprüfen Sie nach der Programmierung die gewählten Auflösungseinstellungen sowohl an der Quelle als auch am Display, um die Kompatibilität sicherzustellen.
