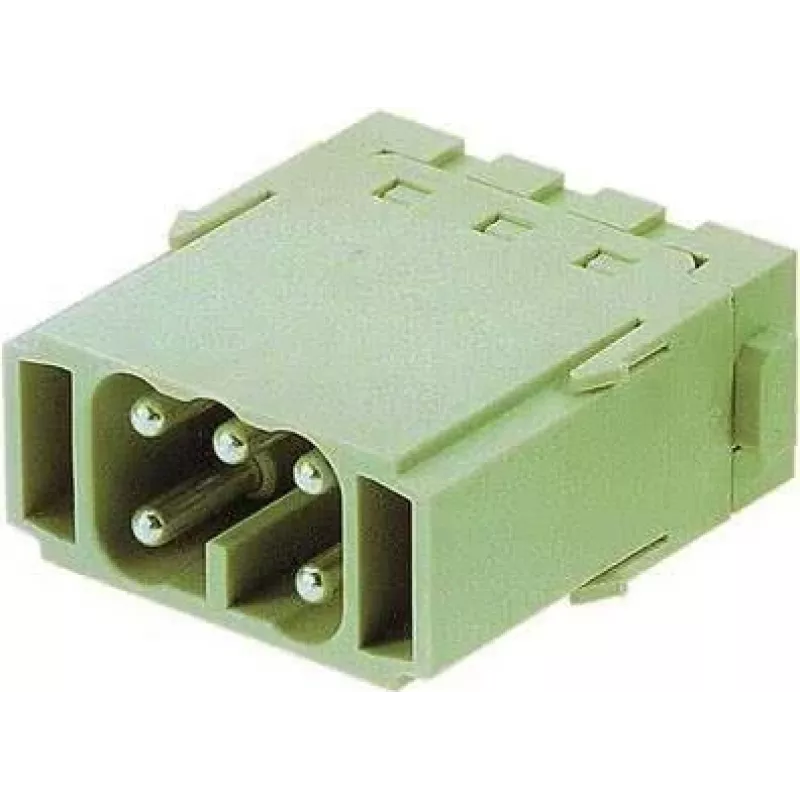

Harting Stifteinsatz Käfigzugfederanschluss 09 14 005 2616 — Einsatz für Käfigzugfederkontakte

Harting Stifteinsatz Käfigzugfederanschluss 09 14 005 2616 ist ein Einsatz für Käfigzugfederkontakte, der eine zuverlässige elektrische Schnittstelle bietet, wenn Federzugklemmen erforderlich sind. Der Einsatz nimmt Stiftkontakte auf und wird mit kompatiblen Harting-Gehäusen verbunden, um ein kompaktes Steckverbindermodul für Signal- und Klein- bis Mittelleistungsanwendungen in Industrie- und Automatisierungsumgebungen zu schaffen. Seine Konstruktion konzentriert sich auf sichere Kontaktkraft, Vibrationsfestigkeit und vereinfachte Feldverdrahtung.

Vorteile

Der Einsatz bietet einen stabilen mechanischen und elektrischen Kontakt durch die Käfigzugfedertechnik, wodurch ein Schrauben während der Installation entfällt. Der Federanschluss ermöglicht ein schnelles, werkzeugloses Einführen der Leiter und reduziert den Wartungsaufwand, da die Kontaktkraft über die Zeit konstant bleibt. Der für die Kompatibilität mit Harting-Steckverbindersystemen ausgelegte Einsatz unterstützt eine robuste Verbindung in Umgebungen mit Vibrationen und Temperaturschwankungen und hält gleichzeitig den Steckverbinder-Footprint kompakt.

Geeignet für

• Signalverdrahtung in Schaltschränken und Automatisierungsgeräten
• Stromverteilung für Stromkreise mit niedrigen bis mittleren Strömen
• Industriemaschinen, bei denen vibrationsfeste Kontakte erforderlich sind
• Nachrüst- und Feldverdrahtungsinstallationen, die einen schnellen Leiteranschluss erfordern

Wichtige Spezifikationen

• Anschlussart: Käfigzugfeder-(Feder-)Kontakteinsatz
• Kontaktform: Stifteinsatz, kompatibel mit Stiftkontakten
• Anwendung: Signal- und elektrische Verbindungen mit niedriger/mittlerer Leistung
• Montage: ausgelegt für die Verbindung mit Harting-Steckverbindergehäusen und -modulen
• Haltbarkeit: ausgelegt für wiederholte Steckvorgänge und mechanische Belastbarkeit bei Vibrationen
• Leiteranschluss: werkzeugloses Einführen der Leiter mit erhaltener Kontaktkraft

Verwendung

Setzen Sie den Kontakteinsatz gemäß der Montageanleitung des Steckverbindersystems in das kompatible Harting-Gehäuse ein. Bereiten Sie die Leiter vor, indem Sie die Isolierung auf die empfohlene Länge abisolieren, und führen Sie die Leiter direkt in die Käfigzugfederklemmen ein, bis sie vom Federmechanismus gehalten werden. Überprüfen Sie den sicheren Kontakt durch einen leichten Zugtest an jedem Leiter und stellen Sie die korrekte Stiftausrichtung beim Zusammenstecken mit dem Gegenstück sicher. Verwenden Sie geeignete Gehäuse und Abdeckungen, um die Verbindungen vor mechanischer Belastung und Verunreinigungen zu schützen.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb Leiter innerhalb der von Harting für Käfigzugfederanschlüsse empfohlenen Querschnittsbereiche und Abisolierlängen. Überlasten Sie die Kontakte nicht über ihre vorgesehene Strombelastbarkeit hinaus und schützen Sie die Steckverbinderbaugruppe vor übermäßiger mechanischer Beanspruchung, korrosiven Umgebungen oder dauerhaft hoher Luftfeuchtigkeit. Befolgen Sie regelmäßige Inspektionsverfahren, um die Kontaktintegrität in kritischen Anwendungen zu bestätigen.
